модель 2012 года
- Модель Commander 1000
- Код модели Commander STD, XT, X, 1000 EFI

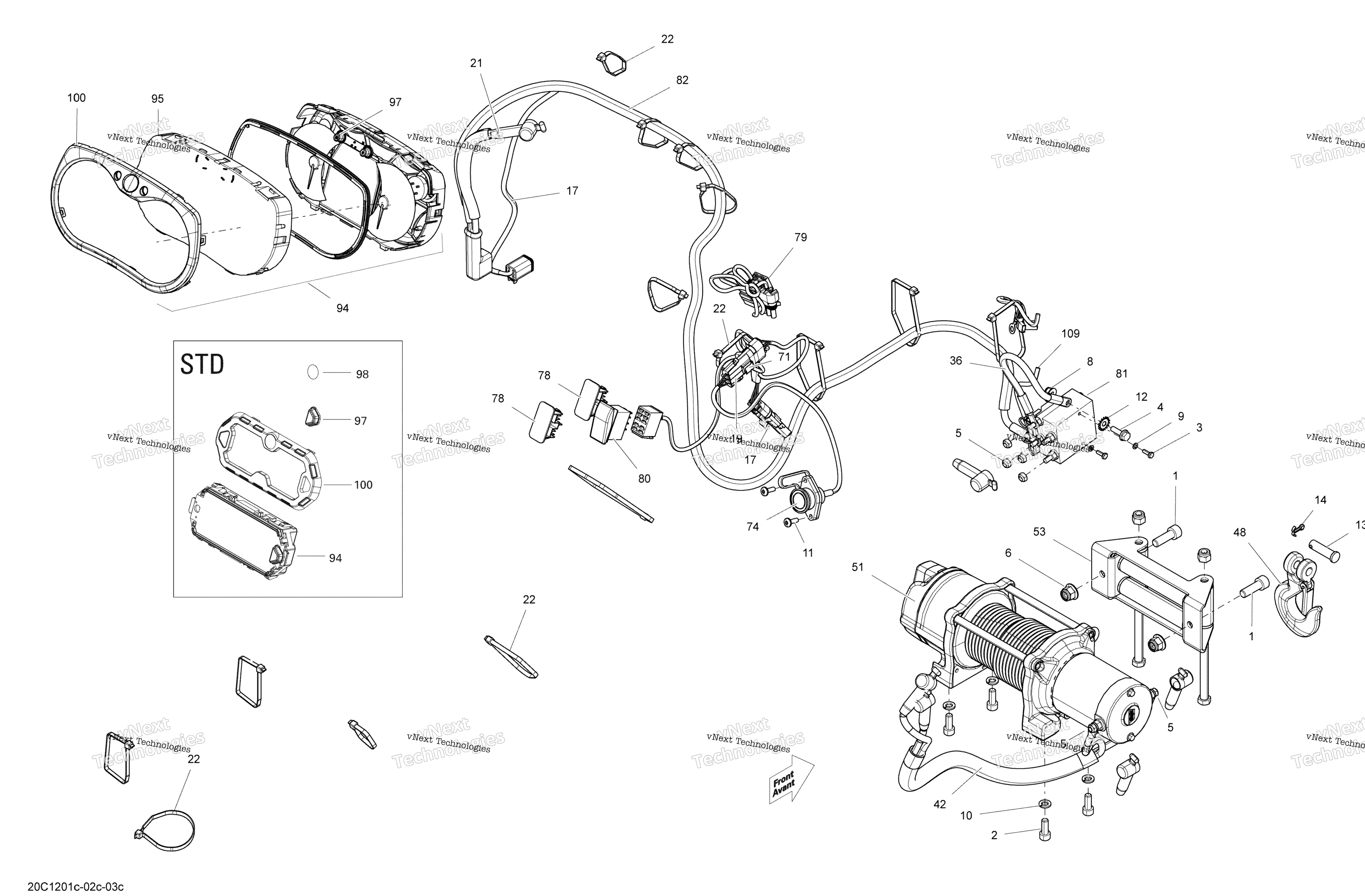

Схема электрооборудования System Std, X, Xt для Commander STD, XT, X, 1000 EFI
Схема
Детали
Номер
Наименование детали
Цена
1
Болт М10х30 Can Am art. 205003044
По запросу
2
Болт BRP art. 205082044
По запросу
3
Hex. Screw M4 X 10 XT Model art. 207141044
По запросу
4
Болт М6 х 20 BRP art. 207662044
от 263 ₽
5
Гайка М6 Can Am 232561414 art. 232561434
от 368 ₽
6
Гайка М10 Can Am art. 233201414
от 160 ₽
8
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
9
Lock Washer 4 mm XT Model art. 234141601
По запросу
10
Гровер 8 мм BRP art. 234181401
По запросу
11
Винт-саморез K50X16 BRP art. 250000720
от 810 ₽
12
Шайба BRP art. 250200041
По запросу
13
Clevis Pin XT Model art. 250400021
По запросу
14
Cotter Pin XT Model art. 250400022
По запросу
17
Wiring Harness Ass’y art. 710002625
По запросу
19
Connector Ass’y XT Model art. 710001059
По запросу
21
Positive Cable X, STD Model art. 710002148
По запросу
22
Хомут 350 мм BRP art. 293750008
от 116 ₽
36
Negative Cable XT Model art. 710002214
По запросу
42
Electrical Winch Cable XT Model art. 710004387
По запросу
48
Hook XT Model art. 705014949
По запросу
51
Winch XT Model art. 705003944
По запросу
53
Клюз лебедки роликовый для лебедок UTV art. 715001119
По запросу
71
Защелка блока предохранителей BRP art. 710000992
По запросу
74
Коннектор для лебедки BRP art. 710001023
По запросу
78
Заглушка приборной консоли Can Am art. 710007173
от 700 ₽
79
Wiring Harness Ass’y art. 710002625
По запросу
80
Кнопка лебедки BRP art. 710002052
По запросу
81
Реле ( соленоид ) лебедки Can Am 710004142 art. 715007084
По запросу
82
Positive Cable XT Model art. 710005123
По запросу
94
Calibrated Speedometer X, XT Model art. 710002981
По запросу
94
Спидометр BRP art. 710003288
По запросу
95
Стекло приборной панели art. 415129349
от 2 990 ₽
97
Кнопки спидометра Can Am art. 415129355
от 1 590 ₽
97
Кнопка спидометра Can Am art. 710001473
от 1 490 ₽
98
Логотип на приборную панель 13 мм art. 704904615
По запросу
100
Верхняя накладка корпуса спидометра Can Am art. 710001183
от 2 170 ₽
100
Рамка приборной панели BRP art. 415129348
По запросу
109
Wiring Harness Ass’y art. 710002625
По запросу
