модель 2017 года
- Модель Traxter HD5
- Код модели TRAXTER HD5

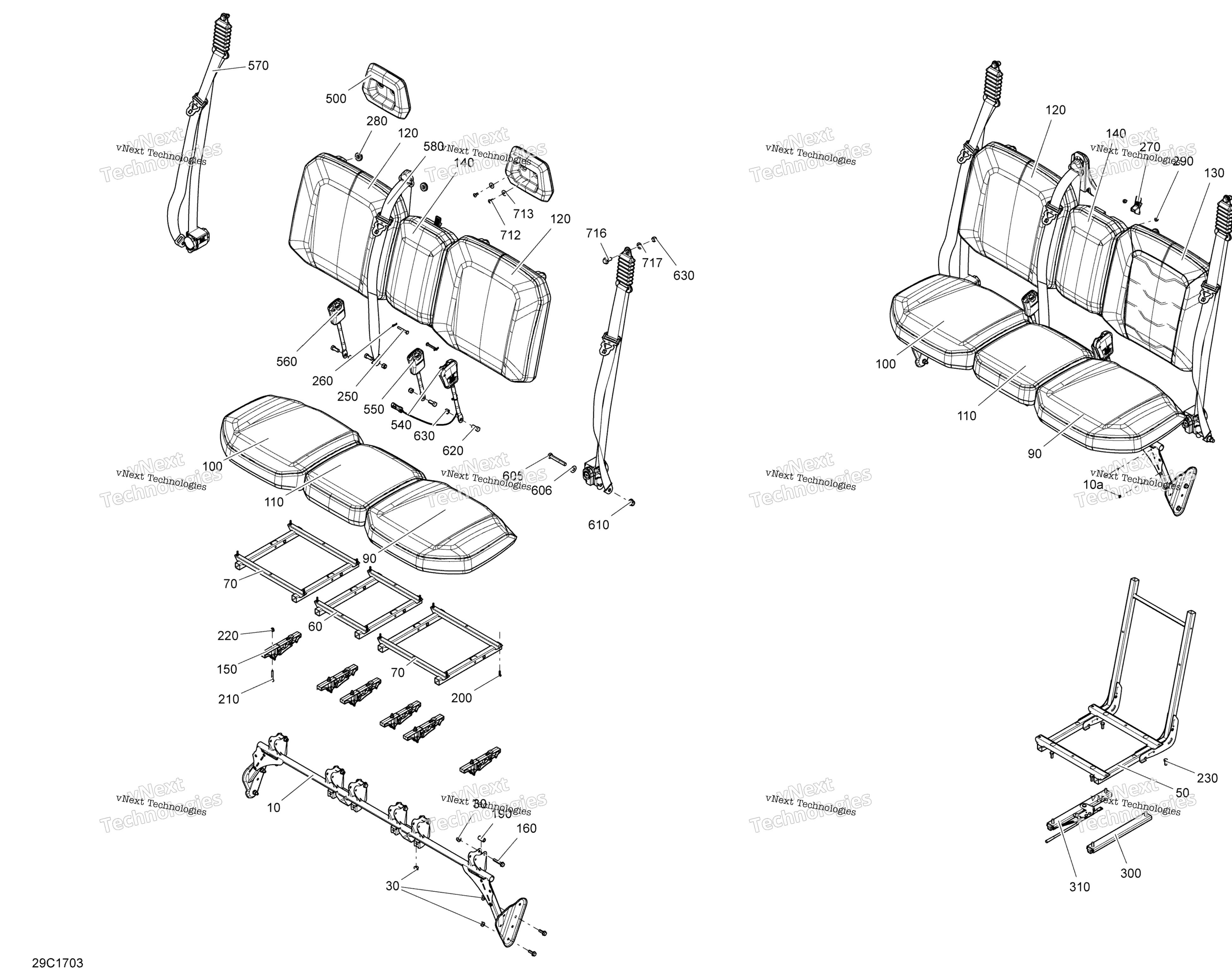

Схема сиденья для TRAXTER HD5
Схема
Детали
Номер
Наименование детали
Цена
10
Pop Rivet 3/16" art. 390402200
от 74 ₽
10
Seat Support art. 708002817
По запросу
30
Гайка М8 art. 233281414
от 210 ₽
60
Center Seat Member art. 708002527
По запросу
70
Seat Member art. 708002524
По запросу
90
LH Cushion Ass’y art. 708002544
По запросу
100
RH Cushion Ass’y art. 708001498
По запросу
110
Central Cushion Ass’y art. 708001629
По запросу
120
Backrest Ass’y art. 708001701
По запросу
140
Center Backrest Ass’y art. 708001630
По запросу
150
Base Bracket art. 708002581
По запросу
160
Болт М8х45 BRP art. 207684544
от 250 ₽
190
Bushing art. 708001903
По запросу
200
Винт K50 X 20 BRP art. 250000760
По запросу
210
Hex. Screw M6 X 45 art. 207064544
По запросу
220
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
250
Палец BRP art. 250400069
По запросу
260
Шплинт BRP art. 269800431
от 221 ₽
270
Защелка-замок BRP art. 269501487
По запросу
280
Втулка крепления фары Can Am art. 517303756
от 1 100 ₽
290
Заглушка пластика BRP art. 293830005
По запросу
500
Head Rest art. 708001721
По запросу
540
Driver Buckle art. 708002331
По запросу
550
Middle Buckle art. 708002330
По запросу
560
Passenger Buckle art. 708002329
По запросу
570
Safety Belt art. 708002642
По запросу
580
Central Safety Belt art. 708002327
По запросу
605
Болт BRP art. 207028046
от 578 ₽
606
Шайба Can Am art. 250200102
от 330 ₽
610
Гайка крепления рычага Can Am art. 233221416
По запросу
620
Hex. Cap Screw 7/16’’ X 1’’ art. 250000521
По запросу
630
Lock Nut Nylon 7/16 art. 250100183
По запросу
712
Винт BRP art. 250000721
от 263 ₽
713
Шайба BRP art. 250200162
По запросу
716
Safety Belt Screw art. 708000890
По запросу
717
Шайба BRP art. 708000891
от 168 ₽
