модель 2013 года
- Модель Big Red 700
- Код модели MUV700 2AC

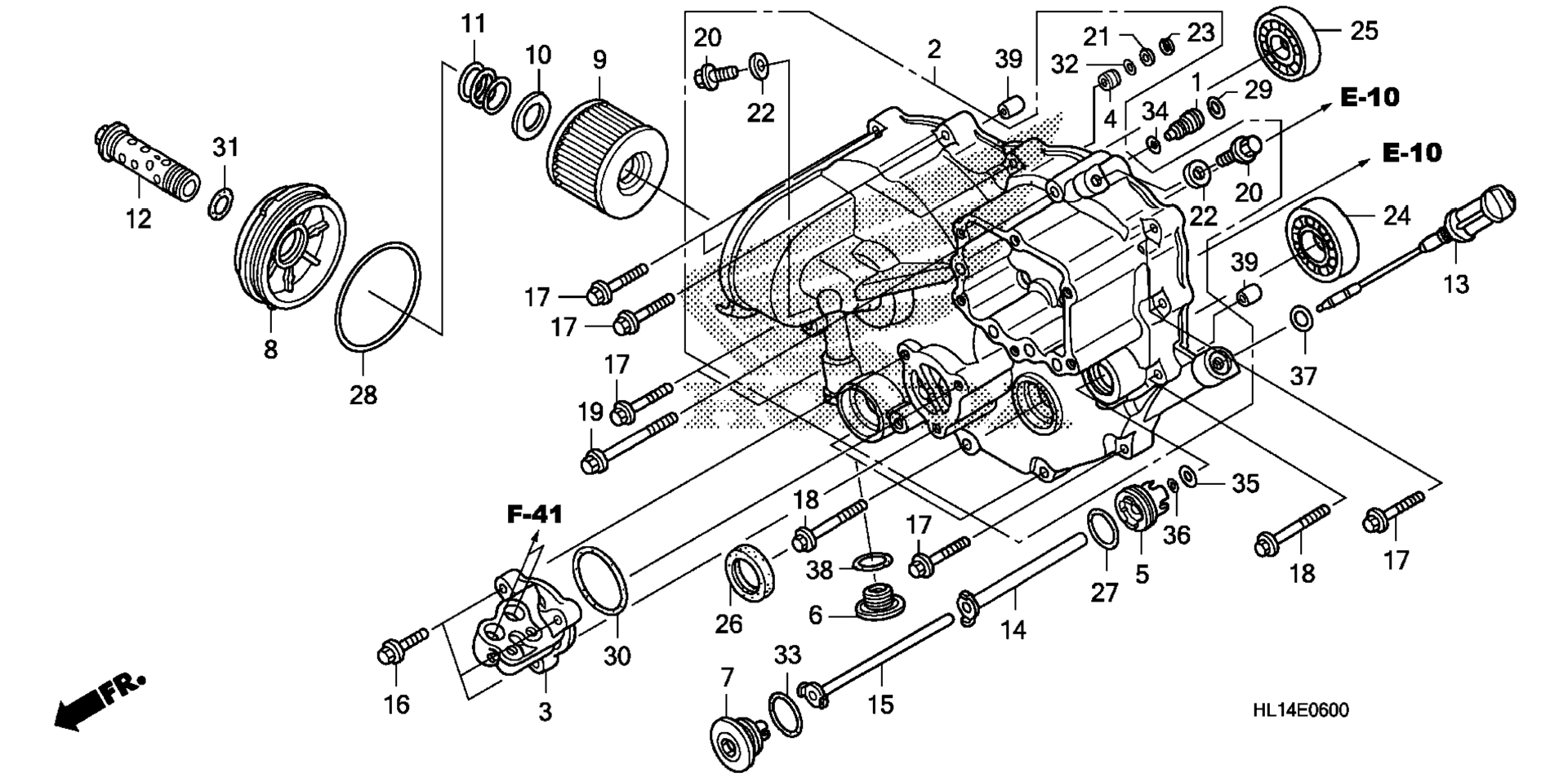

Схема передней крышки картера для MUV700 2AC
Схема
Детали
Номер
Наименование детали
Цена
1
ORIFICE, MAIN art. 11140-HN8-000
По запросу
2
COVER ASSY., FR. art. 11300-HN8-010
По запросу
3
JOINT, OIL HOSE art. 11332-HN8-000
По запросу
4
COLLAR, FR. COVER art. 11333-HN8-000
По запросу
5
Манжета Honda art. 11335-HN8-000
По запросу
6
BOLT, OIL PASSAGE art. 11336-HN8-000
По запросу
7
BOLT, OIL FEED PIPE SETTING art. 11337-HN8-000
По запросу
8
COVER, OIL FILTER art. 15411-HN8-010
По запросу
9
Фильтр масляный Honda art. 15412-KEA-003
от 500 ₽
10
Шайба масляного фильтра Honda art. 15414-300-000
По запросу
11
Пружина масляного фильтра Honda art. 15415-413-000
По запросу
12
BOLT, OIL FILTER CENTER art. 15420-HN8-000
По запросу
13
Масляный щуп Honda art. 15650-HN8-000
По запросу
14
PIPE B, FEED art. 22715-HN8-000
По запросу
15
PIPE C, FEED art. 22725-HN8-000
По запросу
16
BOLT, FLANGE (6X25) (NSHF) art. 90004-GHB-670
По запросу
17
Болт Honda art. 90004-GHB-700
По запросу
18
BOLT, FLANGE (6X50) (NSHF) art. 90004-GHB-730
По запросу
19
BOLT, FLANGE (6X65) (NSHF) art. 90004-GHB-760
По запросу
20
BOLT, SEALING (8MM) art. 90024-612-000
По запросу
21
Шайба 22X15.5X0.5 art. 90409-HN8-000
По запросу
22
Прокладка art. 90471-580-000
от 473 ₽
23
Стопорное кольцо 22мм Honda art. 90601-HN8-000
По запросу
24
BEARING, RADIAL BALL (6005) (NTN) art. 91012-HN2-004
По запросу
25
BEARING, RADIAL BALL SPECIAL (6303) art. 91017-HN8-003
По запросу
26
Сальник Honda art. 91203-KCY-671
от 830 ₽
27
Кольцо 19.20X1.90 Honda art. 91301-P7X-003
По запросу
28
--Прокладка крышки масляного фильтра art. 91301-107-000
По запросу
29
O-RING (7X1.7) art. 91301-473-003
от 368 ₽
30
Кольцо 43X2.5 Honda art. 91302-HN8-000
По запросу
31
Кольцо Honda 15X2.5 art. 91302-377-000
По запросу
32
Кольцо 17.8X1.9 Honda art. 91303-HN8-003
По запросу
33
Кольцо ( 27X2 ) art. 91305-KF0-003
По запросу
34
Кольцо 5X1.7 Honda art. 91305-MG7-003
По запросу
35
Кольцо 8.5X1.9 Honda art. 91314-PC9-004
По запросу
36
Кольцо 6X1.5 Honda art. 91315-PC9-004
По запросу
37
O-RING (8.4X2.4) art. 91316-MJ8-003
По запросу
38
Кольцо 22.1X2 Honda art. 91305-679-003
По запросу
39
Палец 8X14 Honda art. 94301-08140
от 221 ₽
