модель 2013 года
- Модель Big Red 700
- Код модели MUV700 AC

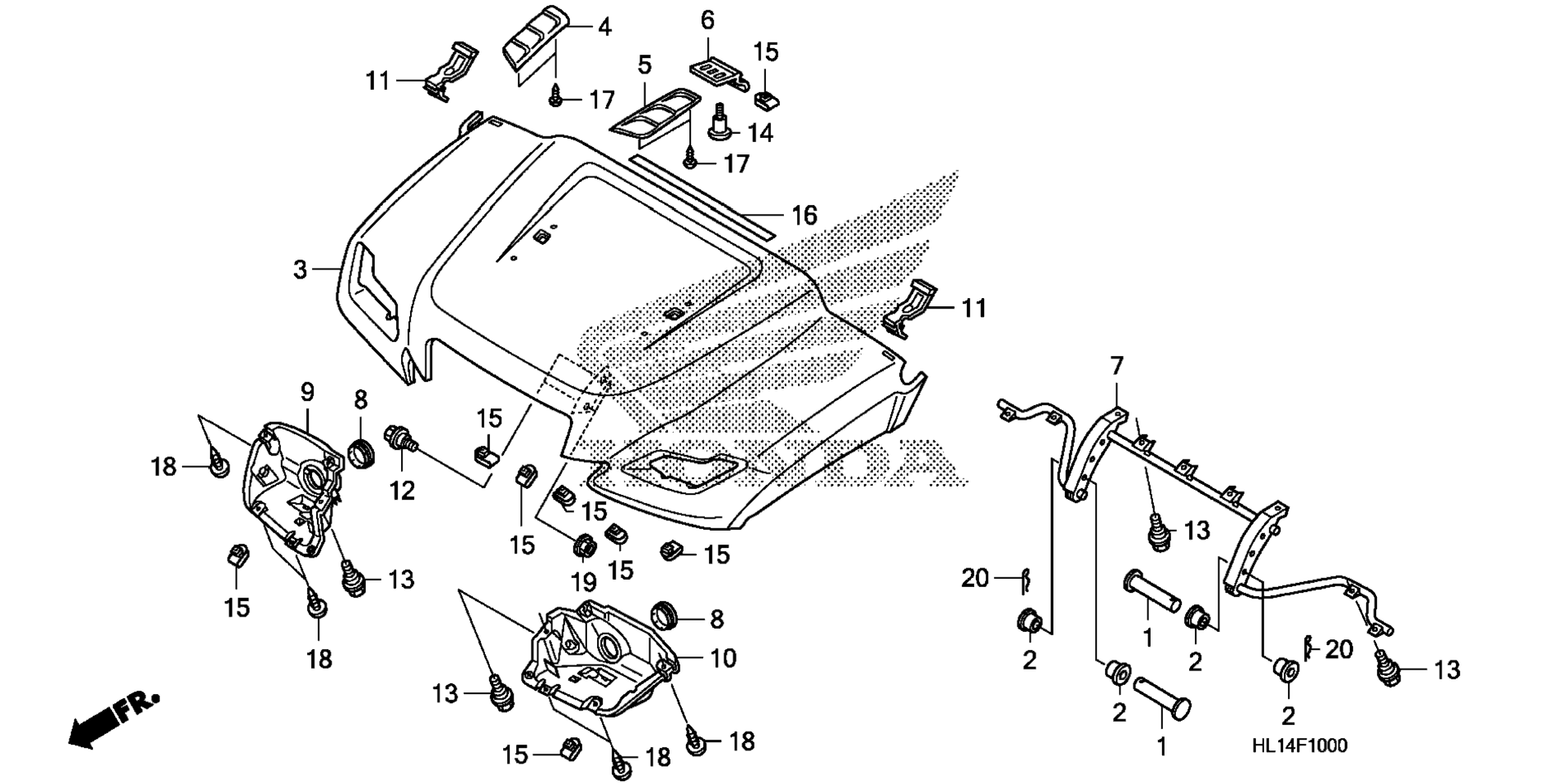

Схема передней части HOOD для MUV700 AC
Схема
Детали
Номер
Наименование детали
Цена
1
PIN, STEP BAR JOINT art. 50603-KB4-000
По запросу
2
BUSH, CLUTCH LEVER art. 54412-952-770
По запросу
3
HOOD, FR. *G152* (ADVENTURE GREEN) art. 61100-HL1-A00ZB
По запросу
3
HOOD, FR. *R232* (PATRIOT RED) art. 61100-HL1-A00ZA
По запросу
4
GARNISH, R. FR. HOOD art. 61101-HL1-A00
По запросу
5
GARNISH, L. FR. HOOD art. 61102-HL1-A00
По запросу
6
PLATE, HOOD LOCK art. 61103-HL1-A00
По запросу
7
PIPE, FR. HOOD STIFFENER art. 61110-HL1-A20
По запросу
8
CAP, FR. COVER *NH1* (BLACK) art. 64365-040-000ZH
По запросу
9
COVER, R. HEADLIGHT art. 66301-HL1-A00
По запросу
10
COVER, L. HEADLIGHT art. 66302-HL1-A00
По запросу
11
BAND, TOOL BOX art. 80214-HM5-850
По запросу
12
BOLT, FLANGE (6MM) art. 90111-162-000
По запросу
13
BOLT, FLANGE (6MM) art. 90111-197-890
По запросу
14
SCREW, SPECIAL (6X10) art. 90165-MV9-000
По запросу
15
NUT, CLIP (6MM) art. 90305-SH3-000
По запросу
16
SEAL, FR. HOOD art. 90881-HL1-A00
По запросу
17
SCREW, TAPPING (5X8) art. 93903-25010
По запросу
18
SCREW, TAPPING (5X12) art. 93903-25210
По запросу
19
NUT, FLANGE (6MM) art. 94050-06000
По запросу
20
PIN, LOCK (8MM) art. 94251-08000
По запросу
