модель 2015 года
- Модель Pioneer 700
- Код модели Pioneer 700 (SXS700M2 AC)

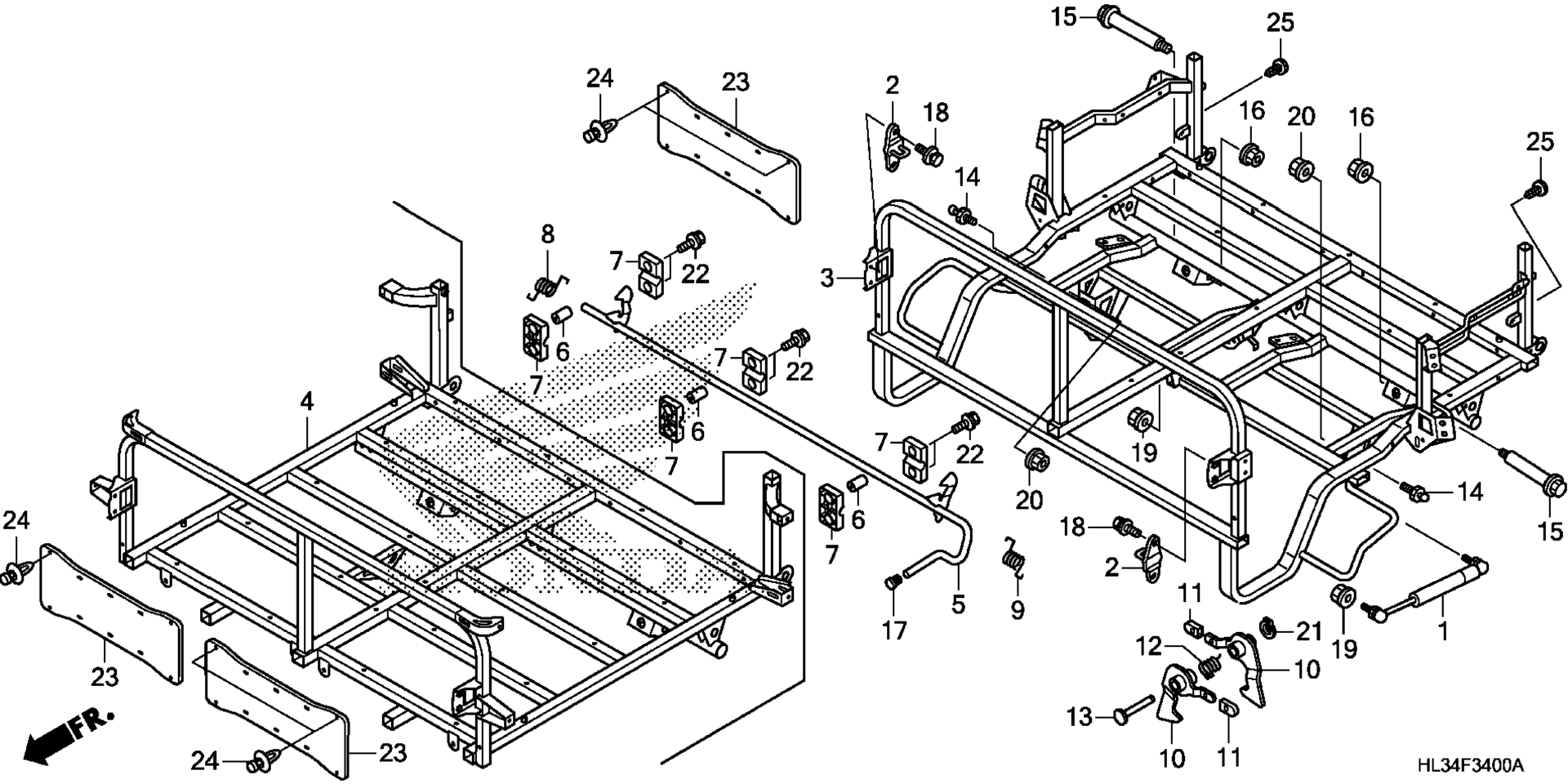

Схема кузова для Pioneer 700 (SXS700M2 AC)
Схема
Детали
Номер
Наименование детали
Цена
1
STAY, BED OPEN art. 74820-HL3-A11
По запросу
2
STRIKER ASSY., TRUNK art. 74862-S84-A01
По запросу
4
BED, RR. art. 81500-HL3-A50
По запросу
5
LEVER, BED LOCK art. 81521-HL3-A00
По запросу
6
COLLAR, LEVER BRACKET art. 81524-HL3-A00
По запросу
7
HOLDER, LEVER LOCK art. 81526-HL3-A00
По запросу
8
SPRING, R. LOCK LEVER art. 81527-HL3-A00
По запросу
9
SPRING, L. LOCK LEVER art. 81528-HL3-A00
По запросу
15
BOLT, FLANGE (8MM) art. 90112-HL3-A00
По запросу
16
NUT, FLANGE (8MM) art. 90361-SR3-000
По запросу
17
CAP, PIPE END (1/2") art. 90851-HL1-A00
По запросу
18
BOLT-WASHER (6X16) art. 93404-06016-07
По запросу
19
NUT, FLANGE (8MM) art. 94050-08000
По запросу
22
BOLT, FLANGE (6X30) art. 95701-06030-00
По запросу
23
RUBBER, DUST SEAL art. 81546-HL3-A00
По запросу
24
Пистон пластиковый Honda art. 90653-HC4-900
По запросу
25
CLIP, ROOF (7MM) *NH690L* (PREMIUM BLACK) art. 90671-S0D-003YJ
По запросу
