модель 2016 года
- Модель Pioneer 1000-5
- Код модели Pioneer 1000-5 (SXS1000M5D A)

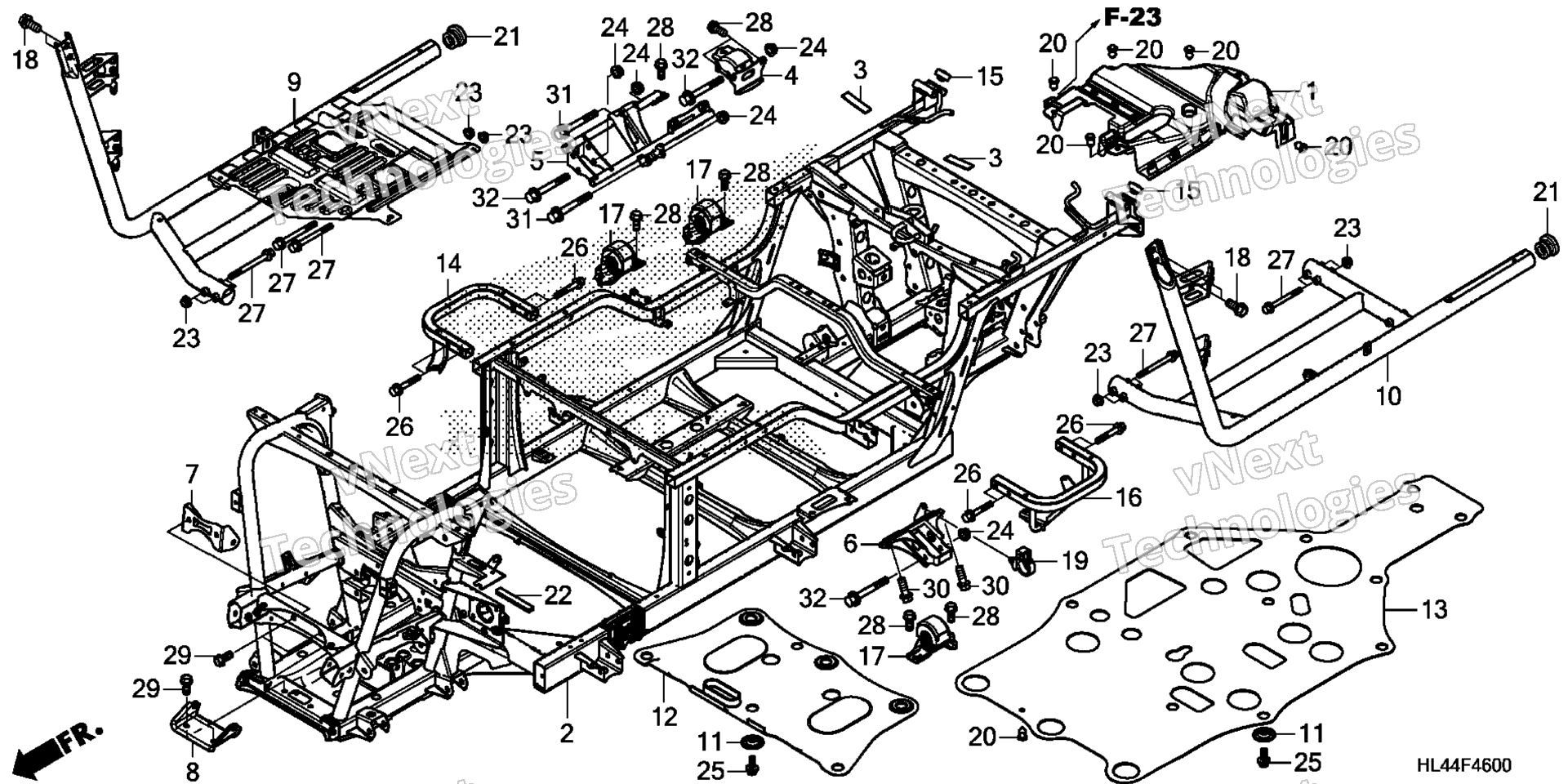

Схема рамы для Pioneer 1000-5 (SXS1000M5D A)
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, HARNESS GUIDE art. 18328-HL4-A00
По запросу
2
FRAME ASSY. art. 50000-HL4-A00
По запросу
3
RUBBER, SEAT art. 50226-MY5-610
По запросу
4
BRACKET, R. ENGINE HANGER art. 50311-HL4-A00
По запросу
5
HANGER, R. ENGINE art. 50315-HL4-A00
По запросу
6
HANGER, L. ENGINE art. 50325-HL4-A00
По запросу
7
BRACKET, FR. FINAL art. 50350-HL4-F00
По запросу
8
BRACKET, FR. FINAL (LOWER) art. 50360-HL4-A00
По запросу
9
PIPE, R. STEP art. 50370-HL4-A00
По запросу
10
PIPE, L. STEP art. 50380-HL4-F00
По запросу
11
WASHER, SKID PLATE art. 50403-HL3-A00
По запросу
12
PLATE, FR. SKID art. 50410-HL4-A00
По запросу
13
PLATE, SKID MIDDLE art. 50420-HL4-A00
По запросу
14
STAY, R. RR. FOOT WELL art. 50501-HL4-A00
По запросу
15
RUBBER, STAND STOPPER art. 50524-HL4-F00
По запросу
15
RUBBER, STAND STOPPER art. 50524-KBW-900
По запросу
16
STAY, L. RR. FOOT WELL art. 50551-HL4-A00
По запросу
17
RUBBER ASSY., MOUNTING art. 50810-HL4-A01
По запросу
18
BOLT, FLANGE (12X28) art. 90116-HL4-A00
По запросу
19
CLAMP, HARNESS art. 90652-HC4-003
По запросу
20
Пистон пластиковый Honda art. 90653-HC4-900
По запросу
21
CAP, PIPE END (1-3/4") art. 90861-HL1-A00
По запросу
22
SEAL, BRAKE PEDAL MOUNTING art. 90883-HL4-A00
По запросу
23
NUT, FLANGE (8MM) art. 94050-08000
По запросу
24
Гайка 10мм Honda art. 94050-10000
По запросу
25
BOLT, FLANGE (6X12) art. 95701-06012-08
По запросу
26
BOLT, FLANGE (8X40) art. 95701-08040-00
По запросу
27
BOLT, FLANGE (8X80) art. 95701-08080-00
По запросу
28
BOLT, FLANGE (10X18) art. 95701-10018-00
По запросу
29
BOLT, FLANGE (10X20) art. 95701-10020-00
По запросу
30
BOLT, FLANGE (10X28) art. 95701-10028-00
По запросу
31
BOLT, FLANGE (10X65) art. 95801-10065-00
По запросу
31
Болт Honda art. 90151-HC5-000
от 1 190 ₽
32
BOLT, FLANGE (10X70) art. 95801-10070-00
По запросу
