модель 2016 года
- Модель Pioneer 700
- Код модели Pioneer 700 (SXS700M2 2AC)

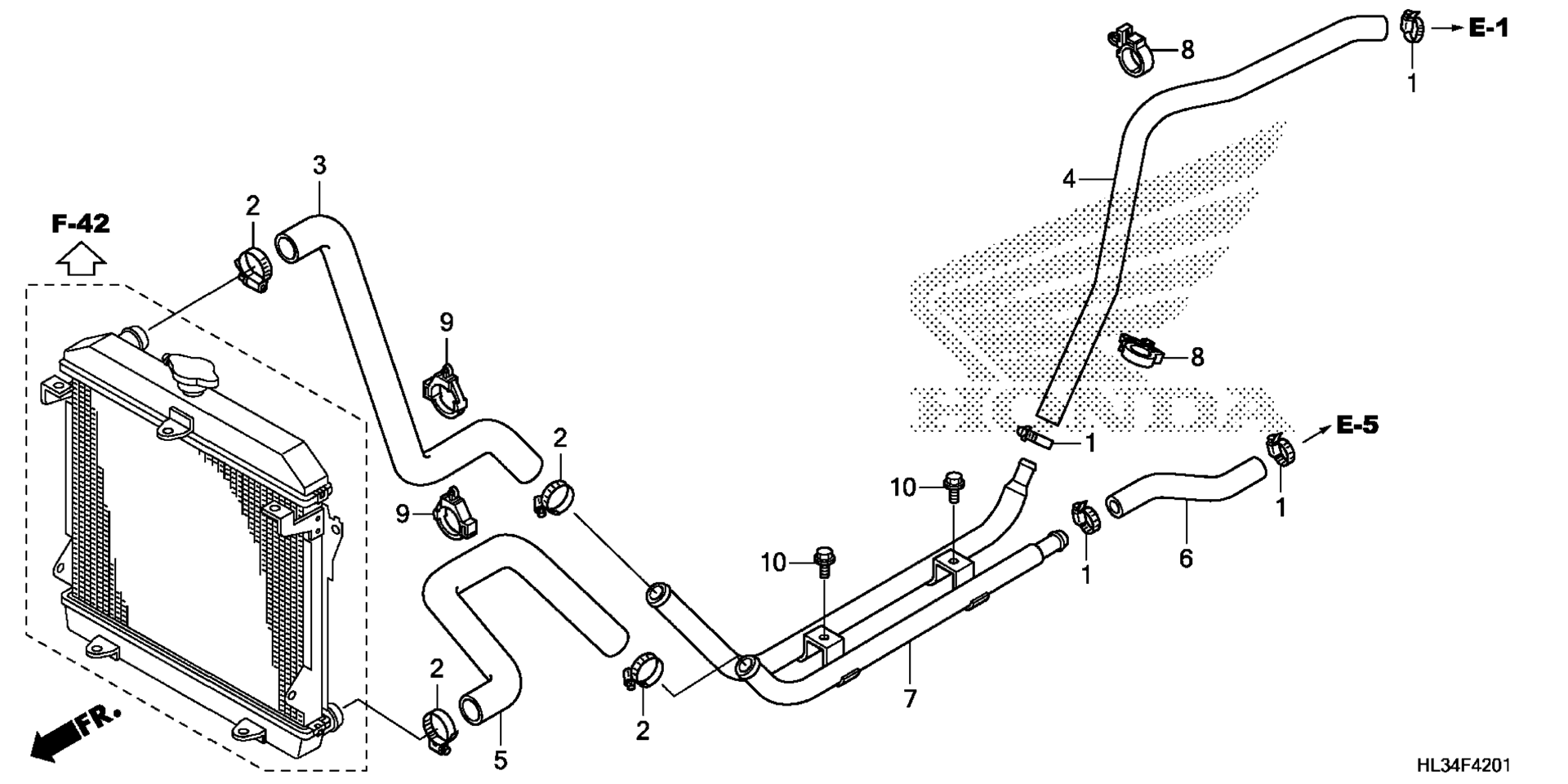

Схема системы охлаждения PIPE / WATER HOSE для Pioneer 700 (SXS700M2 2AC)
Схема
Детали
Номер
Наименование детали
Цена
1
BAND, WATER HOSE (27MM) art. 19503-HN2-A60
По запросу
2
BAND, WATER HOSE art. 19504-ZG8-000
По запросу
3
HOSE, FR. WATER (UPPER) art. 19505-HL3-A00
По запросу
4
HOSE, RR. WATER (UPPER) art. 19506-HL3-A00
По запросу
5
HOSE, FR. WATER (LOWER) art. 19507-HL3-A00
По запросу
6
HOSE, RR. WATER (LOWER) art. 19508-HL3-A00
По запросу
7
PIPE, WATER art. 19509-HL3-A00
По запросу
8
CLIP, WATER HOSE art. 91556-HL1-A00
По запросу
9
CLIP, WIRE HARNESS (BLACK) art. 91556-SK7-003
По запросу
10
BOLT, FLANGE (6X10) art. 95701-06010-00
По запросу
Другие схемы модели
Система охлаждения PIPE / WATER HOSE
