модель 2017 года
- Модель Pioneer 700
- Код модели Pioneer 700 (SXS700M2D 2AC)

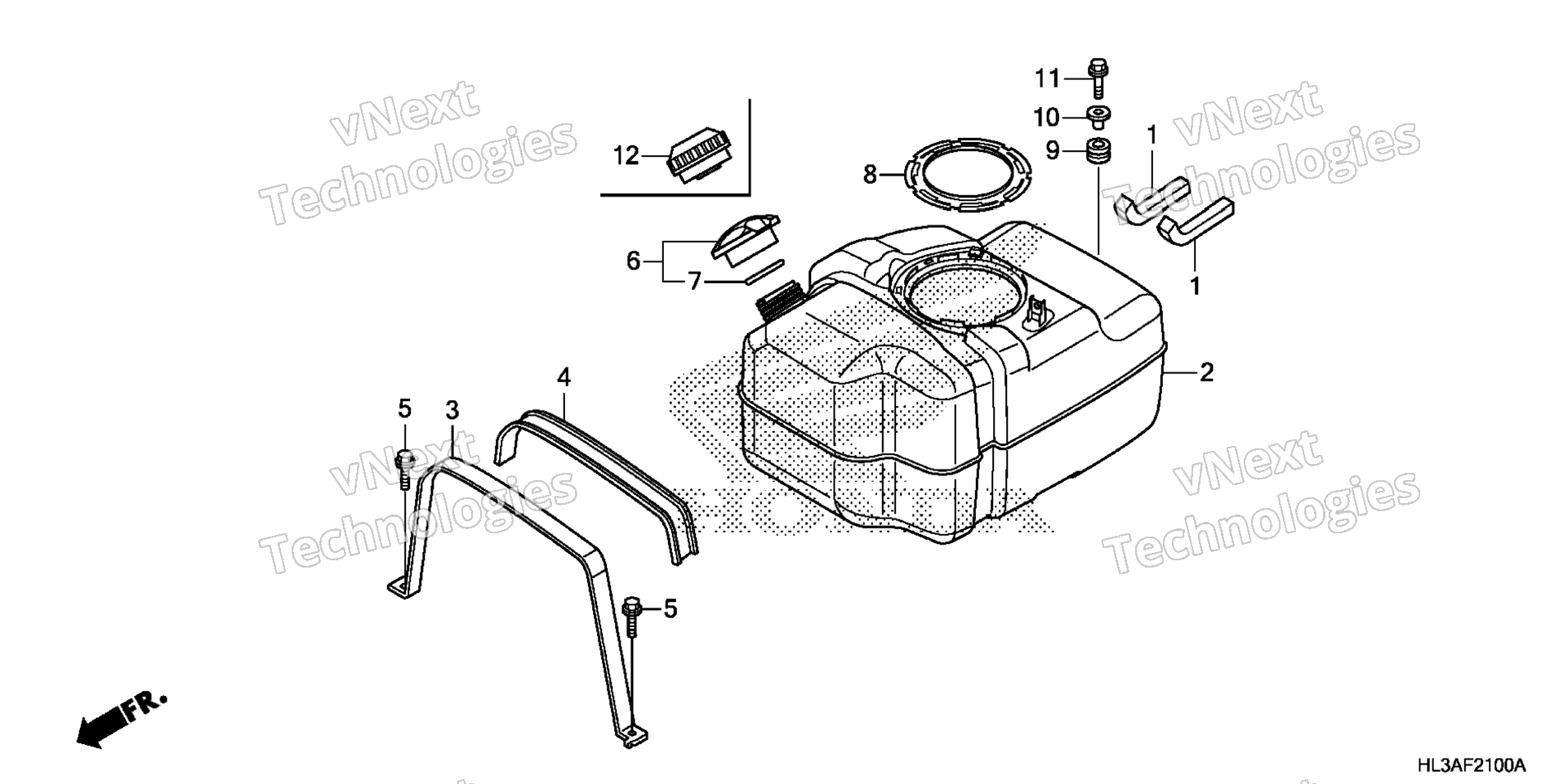

Схема топливного бака для Pioneer 700 (SXS700M2D 2AC)
Схема
Детали
Номер
Наименование детали
Цена
1
CUSHION, BATTERY TRAY (A) art. 17509-MN5-000
По запросу
2
TANK, FUEL art. 17510-HL3-A00
По запросу
3
BAND, FR. FUEL TANK MOUNTING art. 17516-HL3-A00
По запросу
4
CUSHION, TANK BAND art. 17523-S84-300
По запросу
5
BOLT-WASHER (10X35) art. 17525-SM4-000
По запросу
6
CAP ASSY., FUEL TANK art. 17620-HL3-A00
По запросу
7
GASKET, FUEL CAP art. 17624-HF7-000
По запросу
8
RING, FUEL PUMP LOCKING art. 17719-HR3-A21
По запросу
9
RUBBER, MUFFLER art. 18334-KA3-830
По запросу
10
COLLAR, RADIATOR MOUNTING art. 19052-MGH-640
По запросу
11
BOLT, FLANGE (6X30) art. 95701-06030-00
По запросу
Другие схемы модели
Топливный бак
