модель 2018 года
- Модель Pioneer 700
- Код модели Pioneer 700 (SXS700M4D A)

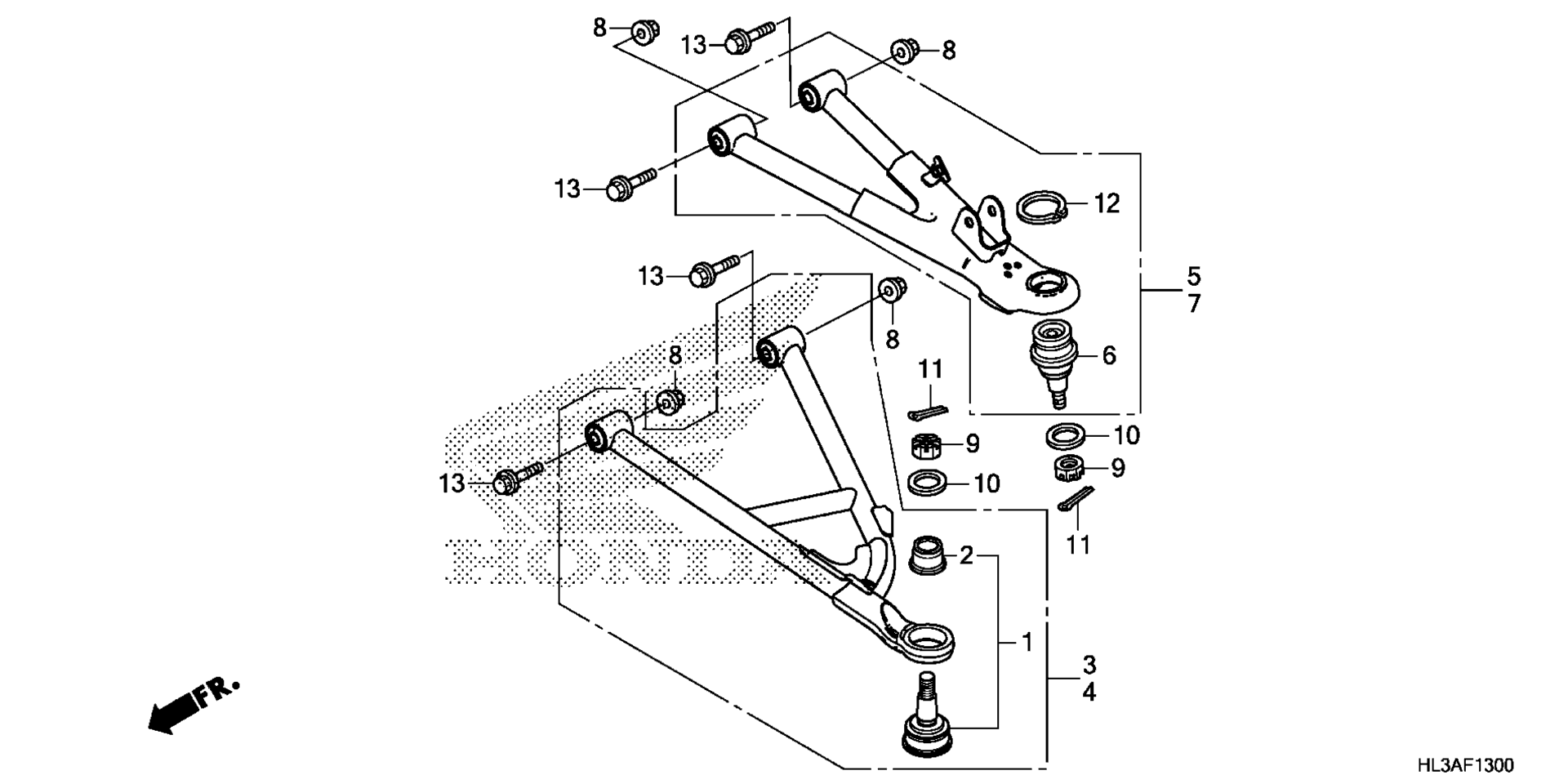

Схема передней части ARM для Pioneer 700 (SXS700M4D A)
Схема
Детали
Номер
Наименование детали
Цена
1
JOINT, FR. BALL (LOWER) art. 51220-HL1-A01
от 3 570 ₽
2
BOOT, BALL DUST (LOWER) art. 51225-S5A-003
По запросу
3
ARM ASSY., R. FR. (LOWER) art. 51350-HL3-600
По запросу
4
ARM ASSY., L. FR. (LOWER) art. 51360-HL3-600
По запросу
5
ARM ASSY., R. FR. (UPPER) art. 51370-HL3-600
По запросу
6
Шаровая опора Honda art. 51375-HP5-601
от 1 190 ₽
7
ARM ASSY., L. FR. (UPPER) art. 51380-HL3-600
По запросу
8
Гайка Honda art. 90305-HC0-770
от 578 ₽
9
Гайка 12 мм Honda art. 90310-HB9-000
По запросу
10
WASHER, THRUST (12MM) art. 90501-HL3-A00
По запросу
11
Шплинт Honda art. 94201-30180
от 263 ₽
12
Стопор Honda art. 94514-34000
от 263 ₽
13
BOLT, FLANGE (10X65) art. 95801-10065-00
По запросу
