модель 2021 года
- Модель Pioneer 1000
- Код модели Pioneer 1000 (SXS1000M3D 2AC)

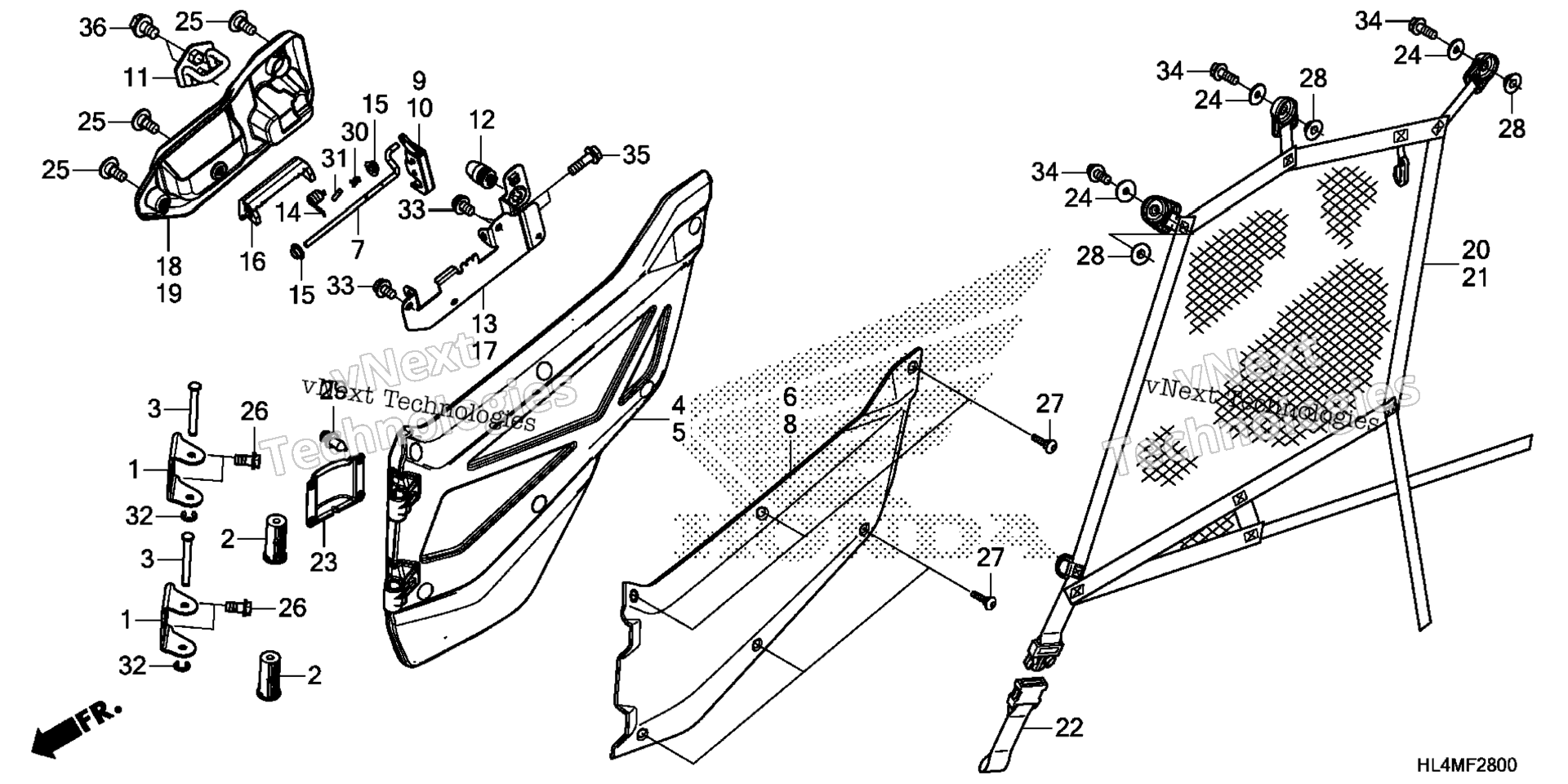

Схема передней части DOOR для Pioneer 1000 (SXS1000M3D 2AC)
Схема
Детали
Номер
Наименование детали
Цена
1
BRACKET, HINGE art. 67150-HL4-A00
По запросу
2
COLLAR, HINGE art. 67151-HL3-A00
По запросу
3
PIN, HINGE art. 67153-HL3-A00
По запросу
4
DOOR, R. FR. *NH1* (BLACK) art. 67205-HL4-A10ZA
По запросу
5
DOOR, L. FR. *NH1* (BLACK) art. 67215-HL4-A10ZA
По запросу
6
PANEL, R. FR. DOOR *YRA15L* (WOL) (CLOSE RANGE CAMO 2) art. 67225-HL4-AT0ZA
По запросу
7
LEVER, DOOR art. 67230-HL1-A00
По запросу
8
PANEL, L. FR. DOOR *YRA15L* (WOL) (CLOSE RANGE CAMO 2) art. 67235-HL4-AT0ZA
По запросу
9
LATCH, R. DOOR art. 67236-HL1-A01
По запросу
10
LATCH, L. DOOR art. 67237-HL1-A01
По запросу
11
STRIKER, DOOR art. 67238-HL1-A00
По запросу
12
STOPPER, DOOR art. 67239-HL1-A00
По запросу
13
PLATE, R. DOOR LEVER art. 67240-HL4-A00
По запросу
14
SPRING, DOOR LEVER art. 67241-HL1-A00
По запросу
15
BUSH, FLANGE (6MM) art. 67243-HL1-A00
По запросу
16
HANDLE, DOOR *NH1* (BLACK) art. 67244-HL1-A00ZA
По запросу
17
PLATE, L. DOOR LEVER art. 67250-HL4-A00
По запросу
18
COVER, R. DOOR *NH1* (BLACK) art. 67251-HL4-A00ZA
По запросу
19
COVER, L. DOOR *NH1* (BLACK) art. 67252-HL4-A00ZA
По запросу
20
NET ASSY., R. FR. SIDE art. 67310-HL4-A00
По запросу
21
NET ASSY., L. FR. SIDE art. 67320-HL4-A00
По запросу
22
NET ASSY., SIDE (A) art. 67330-HL4-A00
По запросу
24
WASHER, SEAT MOUNTING art. 77302-124-000
По запросу
25
SCREW, PAN (6X14) art. 90106-KBV-000
По запросу
26
BOLT, SPECIAL (8MM) art. 90109-GS9-610
По запросу
27
SCREW, SPECIAL (6X16) art. 90114-MFL-000
По запросу
28
COLLAR (6X4) art. 90127-KF0-770
По запросу
30
PIN, LOCK (6MM) art. 94251-06000
По запросу
31
PIN, SPRING (2.5X16) art. 94305-25162
По запросу
32
E-RING (7MM) art. 94540-07018
По запросу
33
BOLT, FLANGE (6X10) art. 95701-06010-08
По запросу
34
BOLT, FLANGE (6X16) art. 95701-06016-07
По запросу
35
BOLT, FLANGE (6X20) art. 95701-06020-08
По запросу
36
BOLT, FLANGE (8X12) art. 95701-08012-08
По запросу
