модель 2021 года
- Модель Pioneer 1000
- Код модели Pioneer 1000 (SXS1000M5D 2A)

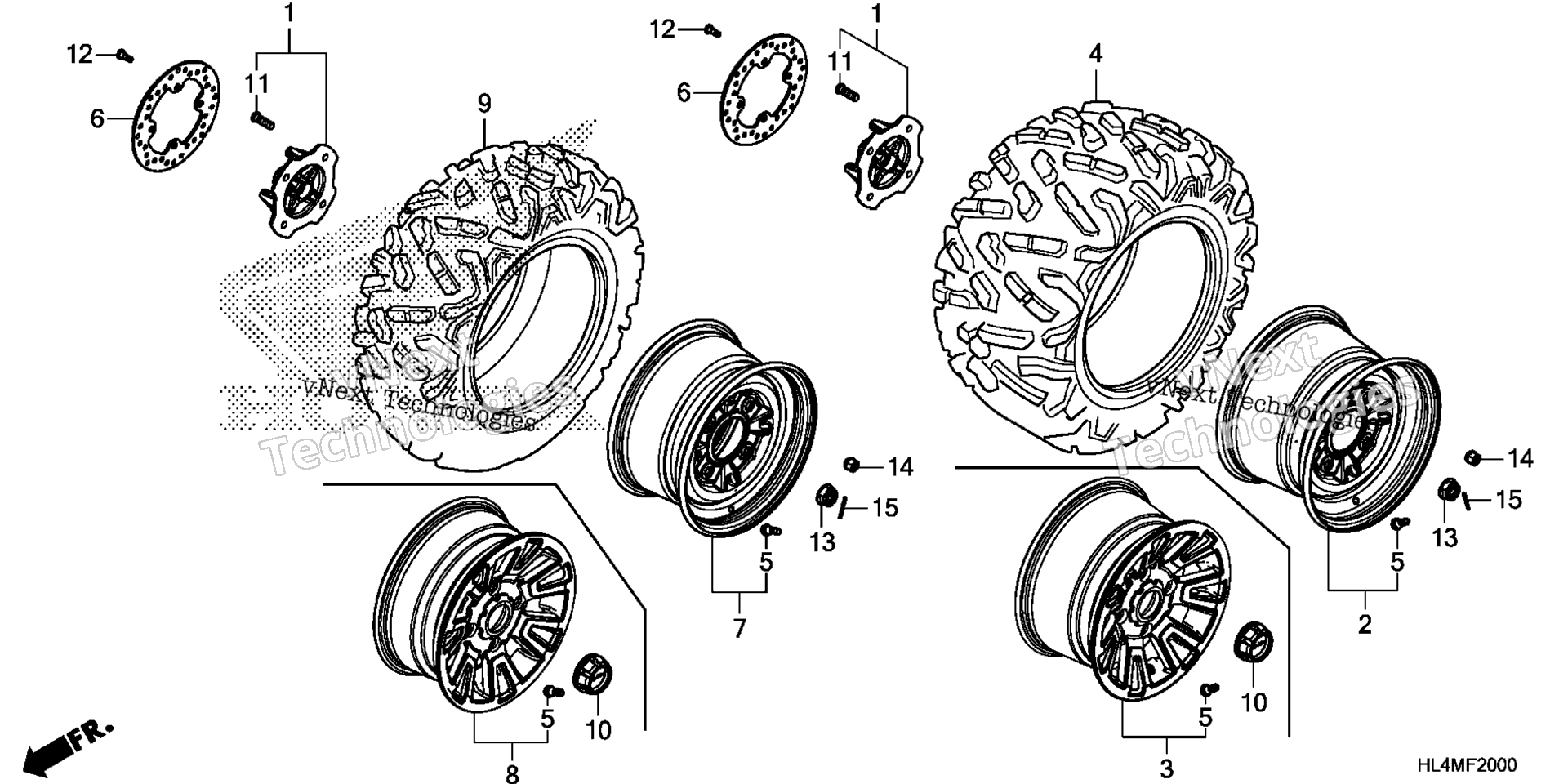

Схема колеса для Pioneer 1000 (SXS1000M5D 2A)
Схема
Детали
Номер
Наименование детали
Цена
1
HUB SUB-ASSY., WHEEL art. 42615-HL4-F00
По запросу
2
WHEEL SUB-ASSY., RR. art. 42650-HL4-A00
По запросу
4
TIRE (27X11.00-12NHS) (OTR) art. 42711-HL4-A01
По запросу
5
VALVE, RIM (TR412) art. 42753-HL3-A00
По запросу
6
DISK, BRAKE art. 43251-HL4-A01
По запросу
7
WHEEL SUB-ASSY., FR. art. 44650-HL4-A00
По запросу
9
TIRE (27X9.00-12NHS) (OTR) art. 44711-HL4-A01
По запросу
11
BOLT, WHEEL (SAGA) art. 90113-SM1-005
По запросу
12
BOLT, DISK (8X24) art. 90116-HP6-A00
По запросу
13
NUT, AXLE (20MM) art. 90304-HM7-A10
По запросу
14
NUT, WHEEL (FUSE RASHI) art. 90304-SC2-000
По запросу
15
PIN, SPLIT (4.0X30) art. 94201-40300
По запросу
