модель 2021 года
- Модель Pioneer 1000
- Код модели Pioneer 1000 (SXS1000M5L 8A)

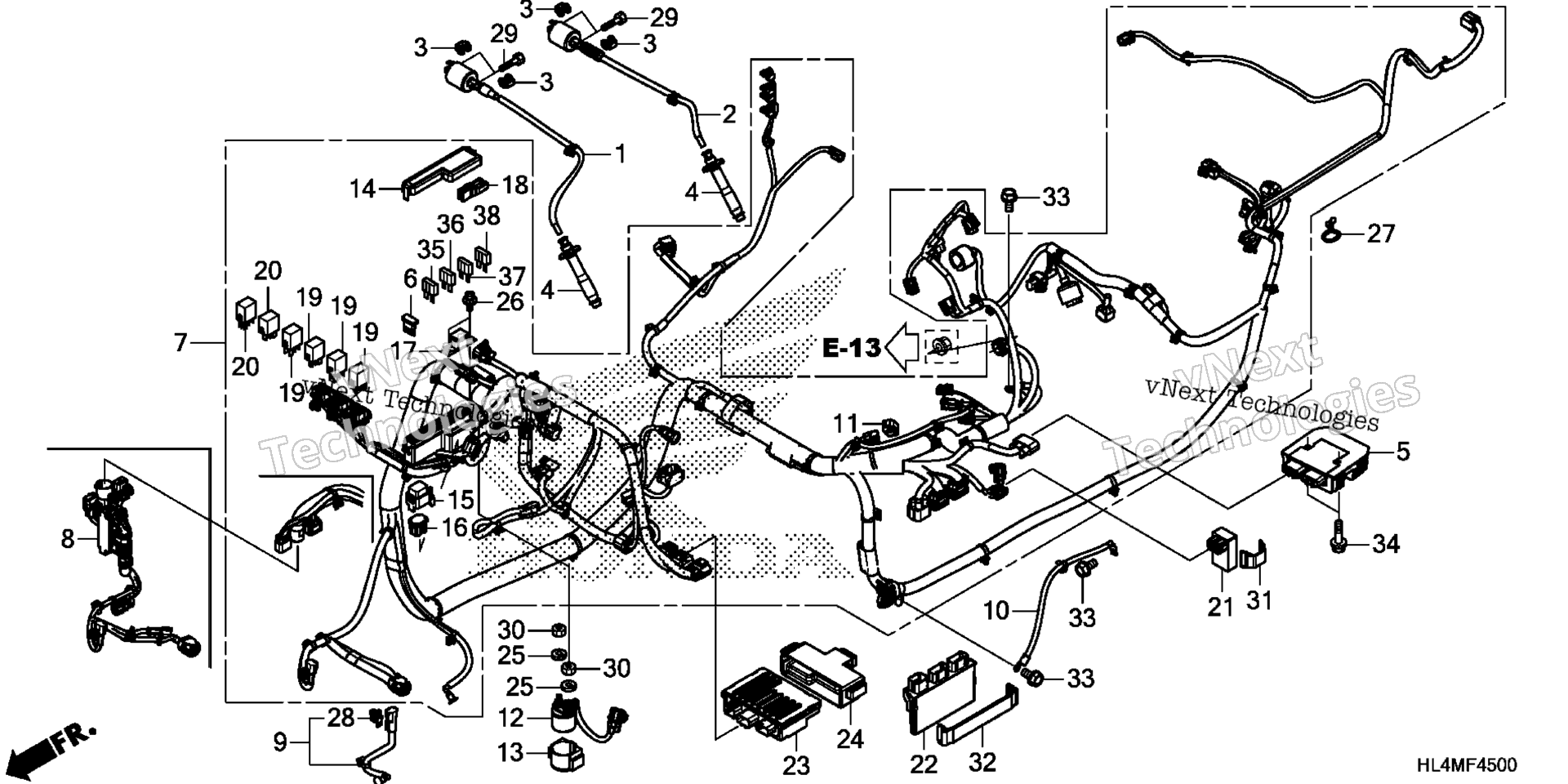

Схема жгута проводов для Pioneer 1000 (SXS1000M5L 8A)
Схема
Детали
Номер
Наименование детали
Цена
1
COIL, FR. IGNITION art. 30510-HL4-A01
По запросу
2
COIL, RR. IGNITION art. 30520-HL4-A01
По запросу
3
SPACER, IGNITION COIL art. 30520-ML7-000
По запросу
4
CAP ASSY., NOISE SUPPRESSOR art. 30700-HL4-A01
По запросу
5
RECTIFIER ASSY., REGULATOR art. 31600-HL4-A01
По запросу
6
DIODE ASSY., THREE WAY (SUMITOMO) art. 31730-MAS-601
По запросу
7
WIRE HARNESS art. 32100-HL4-F40
По запросу
8
SUB-HARNESS, FR. FRAME art. 32102-HL4-F40
По запросу
10
CABLE, FRAME GROUND art. 32603-HL4-A00
По запросу
11
CAP, DUMMY (WPC 4P 090 M) (RED) art. 32606-K44-V01
По запросу
12
SWITCH ASSY., STARTER MAGNETIC art. 35850-HL4-A01
По запросу
13
RUBBER, MAGNETIC SHOCK art. 35856-HP5-600
По запросу
14
COVER ASSY., FUSE art. 38201-HL4-306
По запросу
15
COVER ASSY., FUSE (40A) art. 38205-HP0-B11
По запросу
16
FUSE, BLOCK (40A) art. 38211-SNA-A21
По запросу
17
FUSE, BLOCK (50A) art. 38213-SM4-003
По запросу
18
PULLER, MINI FUSE (SUMITOMO) art. 38235-S04-003
По запросу
19
RELAY, POWER (MICRO ISO 4P) art. 38501-MCS-G01
По запросу
20
RELAY, POWER (MICRO ISO 5P) art. 38502-MCS-G01
По запросу
21
CONTROL UNIT, FAN art. 38710-HP6-A01
По запросу
22
PGM-FI UNIT art. 38770-HL4-G82
По запросу
23
EPS UNIT art. 39980-HL4-A01
По запросу
24
CUSHION, EPS UNIT art. 39981-HN2-B70
По запросу
25
WASHER, SPRING (6MM) art. 90052-ZA0-800
По запросу
26
BOLT (5X13) art. 90114-SG0-003
По запросу
27
CLIP, PURSE LOCK art. 90630-751-000
По запросу
29
BOLT, HEX. (6X20) art. 92101-06020-4J
По запросу
30
NUT, HEX. (6MM) art. 94002-06390-0S
По запросу
31
BAND A, BATTERY art. 95012-11001
По запросу
32
BAND F, BATTERY (155MM) art. 95012-17001
По запросу
33
BOLT, FLANGE (6X12) art. 95701-06012-00
По запросу
34
BOLT, FLANGE (6X22) art. 95701-06022-08
По запросу
35
FUSE, MINI (10A) art. 98200-41000
По запросу
36
FUSE, MINI (15A) art. 98200-41500
По запросу
37
FUSE, MINI (20A) art. 98200-42000
По запросу
38
FUSE, MINI (30A) art. 98200-43000
По запросу
