модель 2021 года
- Модель Pioneer 520
- Код модели SXS520M 2A

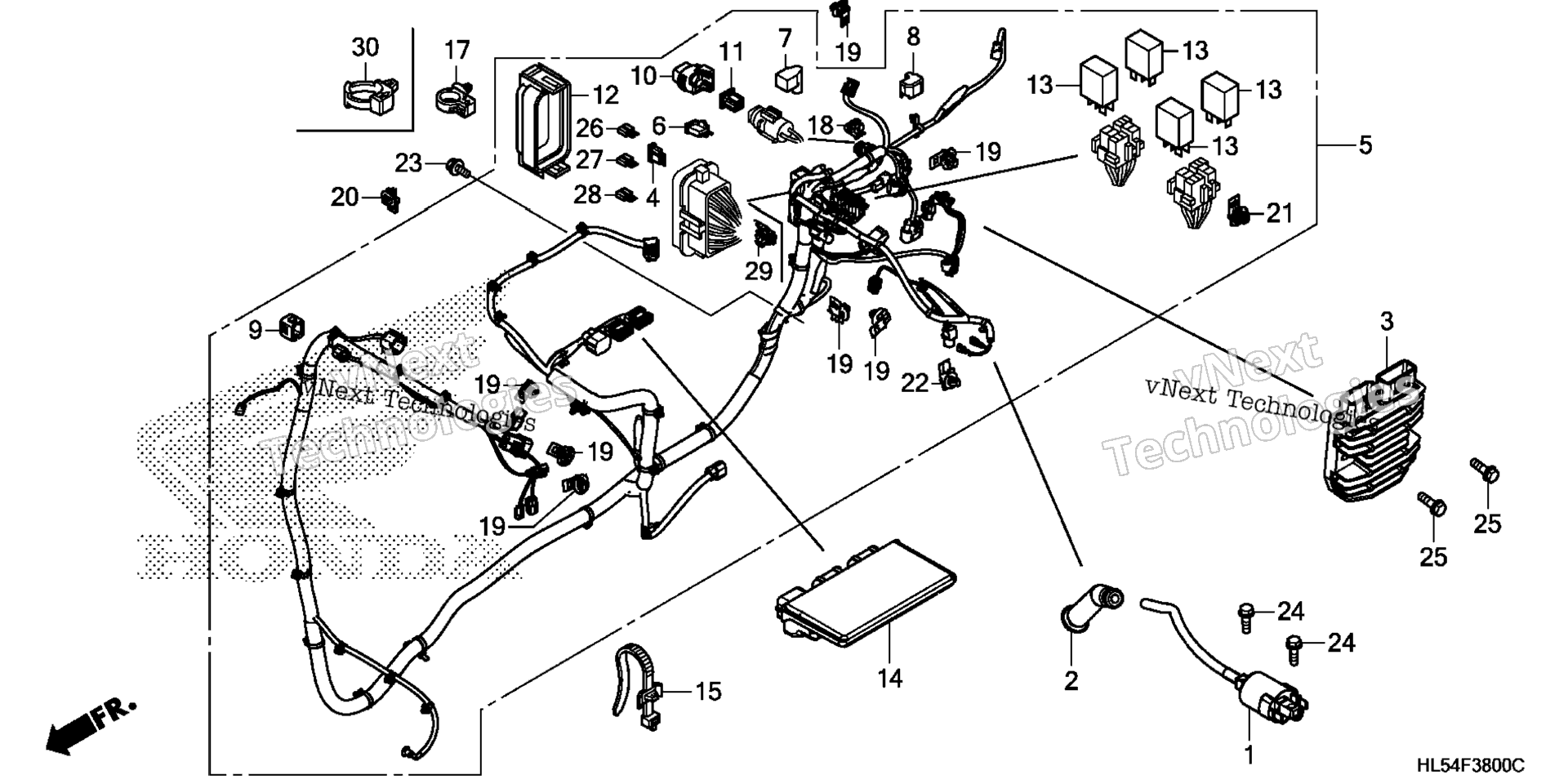

Схема жгута проводов для SXS520M 2A
Схема
Детали
Номер
Наименование детали
Цена
1
COIL, IGNITION art. 30510-HL5-A01
По запросу
2
-Свечной колпачок art. 30700-MBN-671
По запросу
3
RECTIFIER ASSY., REGULATE art. 31600-MKN-D51
По запросу
4
DIODE ASSY., THREE WAY (SUMITOMO) art. 31730-MAS-601
По запросу
5
WIRE HARNESS art. 32100-HL5-E60
По запросу
6
CONNECTOR, DIODE (2P) art. 32146-SH3-003
По запросу
7
COVER, BATTERY TERMINAL art. 32405-MEC-000
По запросу
8
COVER, MAGNETIC SWITCH TERMINAL art. 32416-HN5-670
По запросу
9
CAP, DUMMY (4P) (RED) art. 32606-GEV-761
По запросу
10
COVER ASSY., FUSE (40A) art. 38205-HP0-B11
По запросу
11
FUSE, BLOCK (40A) art. 38211-SNA-A21
По запросу
12
COVER SET, FUSE art. 38230-HL5-A00
По запросу
13
RELAY, POWER (MICRO ISO 4P) art. 38503-MCA-A61
По запросу
14
PGM-FI UNIT art. 38770-HL5-E62
По запросу
15
BAND, WIRE HARNESS (150MM) (NATURAL) art. 90649-SC2-003
По запросу
18
CLIP, CONNECTOR (NATURAL) art. 91533-S04-003
По запросу
19
CLIP, CONNECTOR (DARK BLUE) art. 91535-STK-003
По запросу
20
CLIP, CONNECTOR (BROWN) art. 91535-TF0-003
По запросу
21
CLIP, RELAY HOLDER (NATURAL) art. 91536-STK-003
По запросу
22
CLIP, CONNECTOR (GRAY) art. 91565-S3Y-003
По запросу
23
BOLT, FLANGE (6X12) art. 95701-06012-00
По запросу
24
BOLT, FLANGE (6X20) art. 95701-06020-00
По запросу
25
Болт 6х22 Honda art. 95701-06022-00
По запросу
26
FUSE, MINI (10A) art. 98200-41000
По запросу
27
FUSE, MINI (15A) art. 98200-41500
По запросу
28
FUSE, MINI (30A) art. 98200-43000
По запросу
29
CLIP, CONNECTOR (DARK BROWN) art. 91535-TA0-003
По запросу
30
CLIP, WIRE HARNESS (BLACK) art. 91556-SK7-003
По запросу
