модель 2021 года
- Модель Pioneer 520
- Код модели SXS520M 2AC

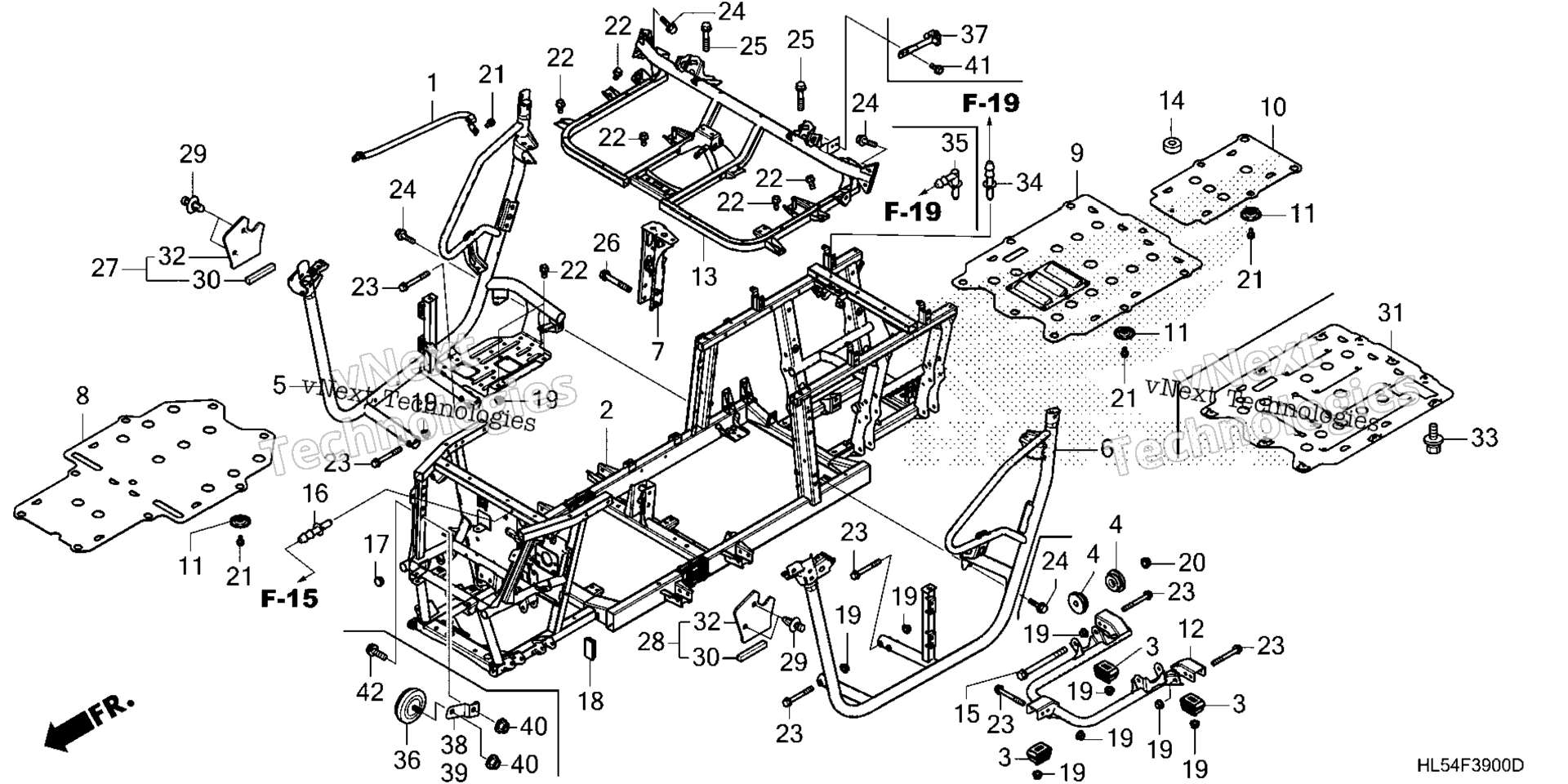

Схема рамы для SXS520M 2AC
Схема
Детали
Номер
Наименование детали
Цена
1
CABLE, FRAME GROUND art. 32603-HL3-A00
По запросу
2
FRAME ASSY. art. 50000-HL5-E60
По запросу
3
RUBBER, ENGINE MOUNTING art. 50301-HL5-A01
По запросу
4
COLLAR, ENGINE MOUNTING art. 50304-HL5-A00
По запросу
5
PIPE, R. STEP art. 50310-HL5-F60
По запросу
6
PIPE, L. STEP art. 50320-HL5-E60
По запросу
7
BRACKET, PARKING art. 50330-HL5-A00
По запросу
8
PLATE, FR. SKID art. 50400-HL5-A00
По запросу
10
PLATE, RR. SKID art. 50402-HL5-A00
По запросу
11
WASHER, SKID PLATE art. 50403-HL3-A00
По запросу
12
FRAME, ENGINE art. 50500-HL5-E60
По запросу
13
FRAME, SEAT art. 50600-HL5-F60
По запросу
14
COLLAR, STEP RUBBER SETTING art. 50605-GZ4-670
По запросу
15
BOLT, ALTERNATOR art. 90057-671-000
По запросу
16
JOINT, BREATHER TUBE art. 90652-HF7-003
По запросу
17
CAP, PIPE END (1-1/4") art. 90860-HL5-A00
По запросу
18
CAP, PIPE END art. 90883-HL3-A00
По запросу
19
NUT, FLANGE (8MM) art. 94050-08000
По запросу
20
Гайка 10мм Honda art. 94050-10000
По запросу
21
BOLT, FLANGE (6X12) art. 95701-06012-00
По запросу
22
BOLT, FLANGE (8X16) art. 95701-08016-00
По запросу
23
BOLT, FLANGE (8X65) art. 95701-08065-00
По запросу
24
BOLT, FLANGE (10X20) art. 95701-10020-00
По запросу
25
BOLT, FLANGE (10X50) art. 95701-10050-00
По запросу
26
BOLT, FLANGE (10X65) art. 95701-10065-00
По запросу
29
Пистон пластиковый Honda art. 90653-HC4-900
По запросу
31
PLATE, MIDDLE SKID art. 50401-HL5-A41
По запросу
32
PLATE, LATCH PROTECTOR art. 61180-HL5-A40
По запросу
33
BOLT-WASHER (6X12) art. 93404-06012-07
По запросу
35
JOINT, BREATHER TUBE art. 90652-HL5-E61
По запросу
37
STAY, BED LATCH art. 50650-HL5-E60
По запросу
41
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
