модель 2021 года
- Модель Pioneer 520
- Код модели SXS520M A

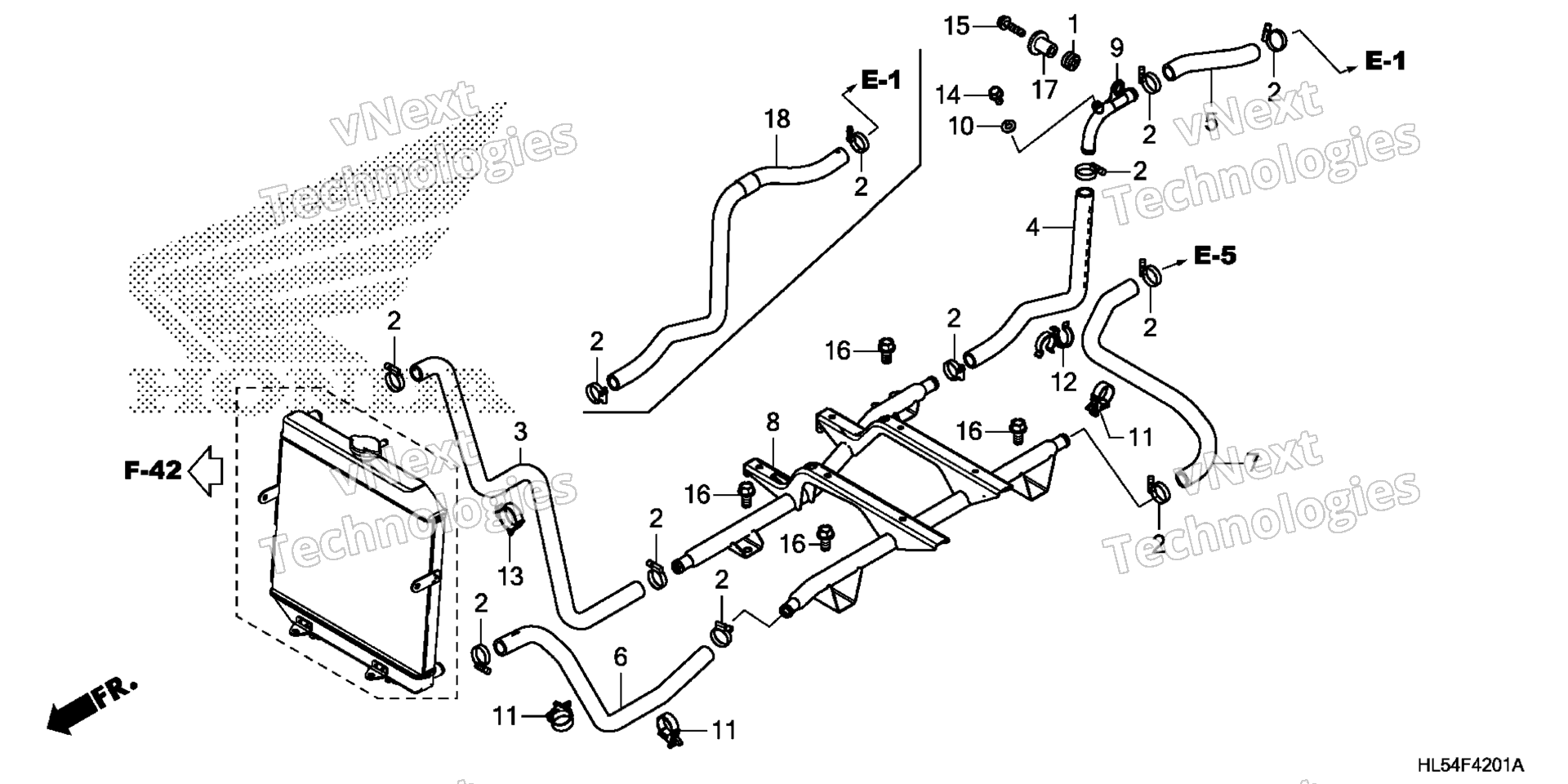

Схема системы охлаждения PIPE / WATER HOSE для SXS520M A
Схема
Детали
Номер
Наименование детали
Цена
2
BAND, WATER HOSE (27MM) art. 19503-HN2-A60
По запросу
3
HOSE, FR. WATER (UPPER) art. 19504-HL5-A00
По запросу
6
HOSE, FR. WATER (LOWER) art. 19507-HL5-A00
По запросу
7
HOSE, RR. WATER (LOWER) art. 19508-HL5-A00
По запросу
8
PIPE, WATER art. 19509-HL5-A00
По запросу
11
CLIP, WATER HOSE art. 91556-HL1-A00
По запросу
12
CLIP, WATER HOSE art. 91556-HL5-A00
По запросу
13
CLIP, WIRE HARNESS (BLACK) art. 91556-SK7-003
По запросу
16
BOLT, FLANGE (8X16) art. 95701-08016-00
По запросу
18
HOSE, RR. WATER (UPPER) art. 19505-HL5-A40
По запросу
Другие схемы модели
Система охлаждения PIPE / WATER HOSE
