модель 2021 года
- Модель Pioneer 520
- Код модели SXS520M AC

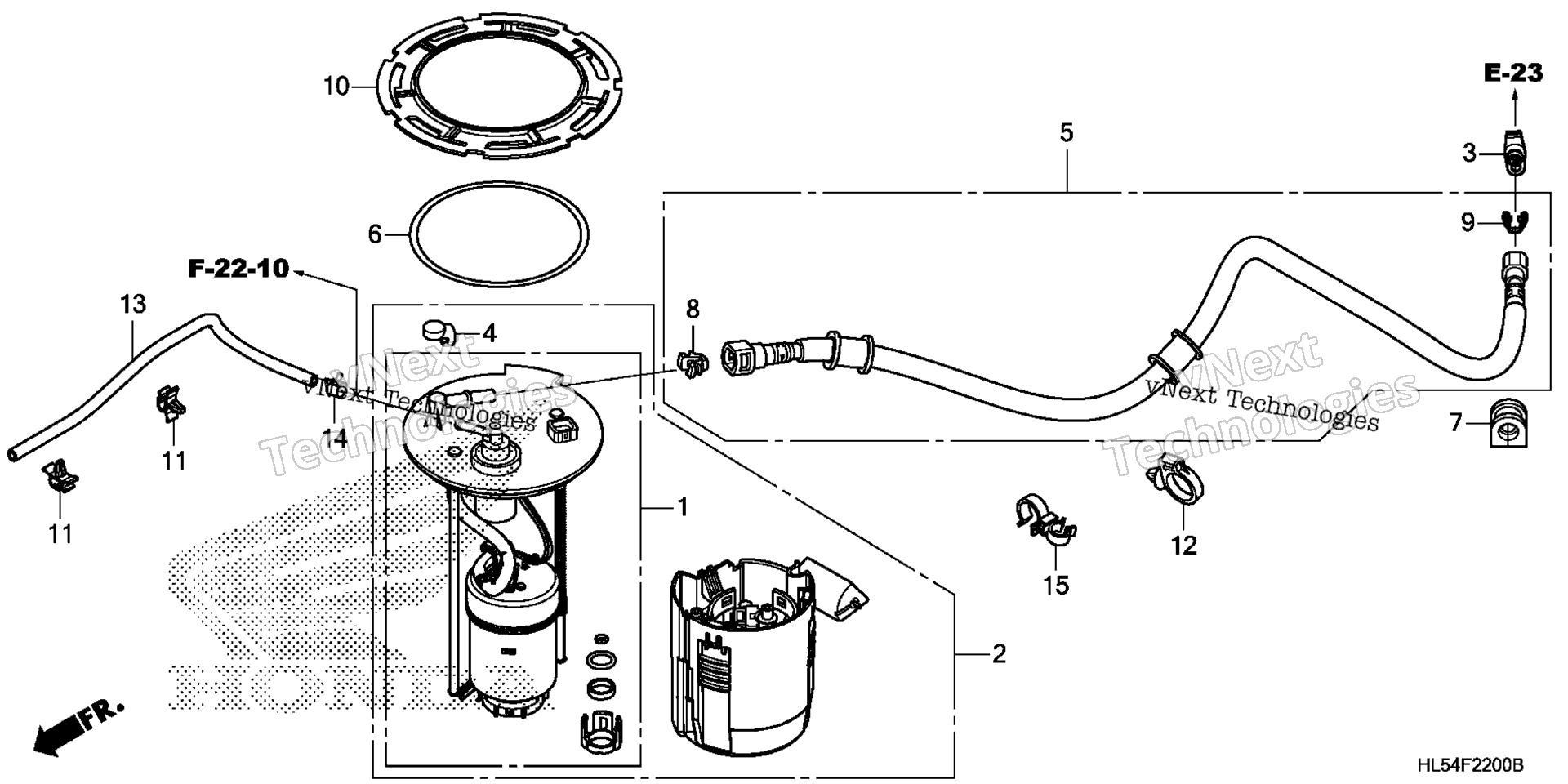

Схема топливного насоса для SXS520M AC
Схема
Детали
Номер
Наименование детали
Цена
1
FILTER SET, FUEL (ACTUAL FUEL FILTER NOT art. 16010-HL3-A01
По запросу
2
PUMP ASSY., FUEL (MSDS) art. 16700-HL5-A01
По запросу
3
DAMPER, CONNECTOR art. 16718-HR0-F00
По запросу
4
DAMPER, CONNECTOR art. 16719-HW1-670
По запросу
5
HOSE, FUEL FEED (SUMITOMO) art. 17570-HL5-M21
По запросу
6
GASKET, FUEL PUMP art. 17574-HR3-A21
По запросу
7
RUBBER, FUEL FEED HOSE art. 17579-HP5-600
По запросу
8
RETAINER (ORANGE) (TOKAI) art. 17711-S0X-003
По запросу
9
RETAINER (GREEN) (TOKAI) art. 17711-S0X-A31
По запросу
10
RING, FUEL PUMP LOCKING art. 17719-HR3-A21
По запросу
12
CLAMP, HARNESS art. 90652-HC4-003
По запросу
15
CLAMP, TUBE (D14.6-D9) art. 90655-HL5-M21
По запросу
