модель 2021 года
- Модель Pioneer 700
- Код модели Pioneer 700 (SXS700M4 A)

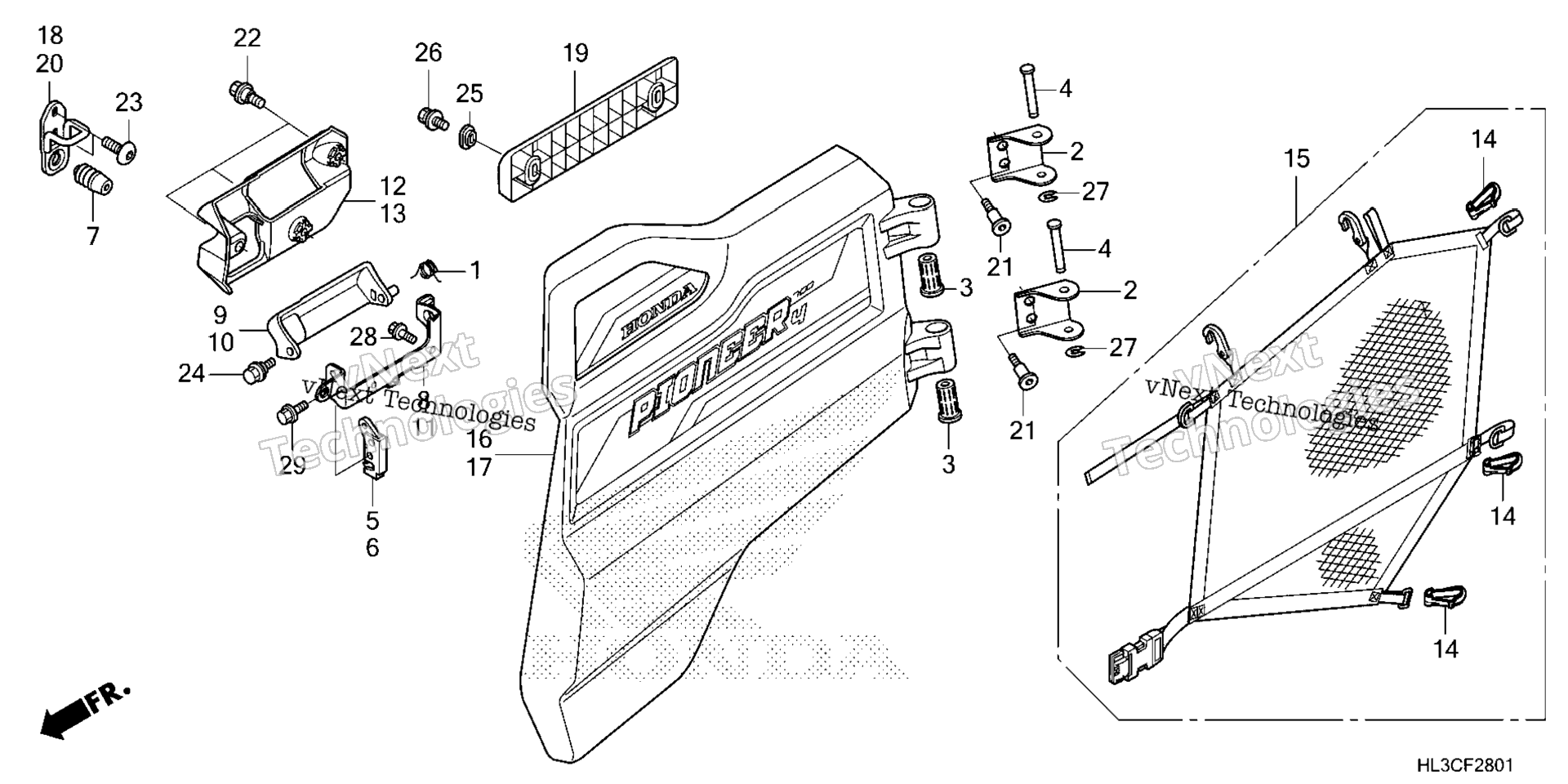

Схема задний DOOR для Pioneer 700 (SXS700M4 A)
Схема
Детали
Номер
Наименование детали
Цена
1
SPRING, RETURN LEVER art. 53193-HN8-000
По запросу
2
BRACKET, HINGE art. 67150-HL3-A00
По запросу
3
COLLAR, HINGE art. 67151-HL3-A00
По запросу
4
PIN, HINGE art. 67153-HL3-A00
По запросу
5
LATCH, R. DOOR art. 67236-HL1-A01
По запросу
6
LATCH, L. DOOR art. 67237-HL1-A01
По запросу
7
STOPPER, DOOR art. 67239-HL1-A00
По запросу
8
PLATE, R. DOOR LEVER art. 67240-HL3-A00
По запросу
9
HANDLE, R. DOOR art. 67244-HL3-A00
По запросу
10
HANDLE, L. DOOR art. 67245-HL3-A00
По запросу
11
PLATE, L. DOOR LEVER art. 67250-HL3-A00
По запросу
12
COVER, R. DOOR *NH1* (BLACK) art. 67251-HL3-A00ZB
По запросу
13
COVER, L. DOOR *NH1* (BLACK) art. 67252-HL3-A00ZA
По запросу
14
HOOK art. 67314-HL1-A50
По запросу
15
NET ASSY., RR. SIDE art. 67810-HL3-601
По запросу
16
DOOR SET, R. RR. (TYPE1) (WL) art. 73505-HL3-600ZC
По запросу
16
DOOR SET, R. RR. *NH1* (WL) (BLACK) art. 73505-HL3-MK0ZA
По запросу
17
DOOR SET, L. RR. (TYPE1) (WL) art. 73605-HL3-600ZC
По запросу
17
DOOR SET, L. RR. *NH1* (WL) (BLACK) art. 73605-HL3-MK0ZA
По запросу
18
STRIKER, R. RR. DOOR art. 73656-HL3-A00
По запросу
19
STOPPER, RR. DOOR art. 73658-HL3-A00
По запросу
20
STRIKER, L. RR. DOOR art. 73666-HL3-A00
По запросу
21
BOLT, SPECIAL (8MM) art. 90102-HL3-A00
По запросу
22
BOLT, FLANGE (6MM) art. 90111-HP0-A00
По запросу
23
BOLT, SOCKET (8X16) art. 90128-KBP-900
По запросу
24
BOLT, FLANGE (6MM) art. 90139-MCA-A60
По запросу
25
COLLAR, DOOR STOPPER art. 90506-HL3-A00
По запросу
26
BOLT-WASHER (6X12) art. 93404-06012-07
По запросу
27
E-RING (7MM) art. 94540-07018
По запросу
28
BOLT, FLANGE (6X10) art. 95701-06010-08
По запросу
29
BOLT, FLANGE (6X16) art. 95701-06016-08
По запросу
