модель 2021 года
- Модель Pioneer 700
- Код модели Pioneer 700 (SXS700M4D 2AC)

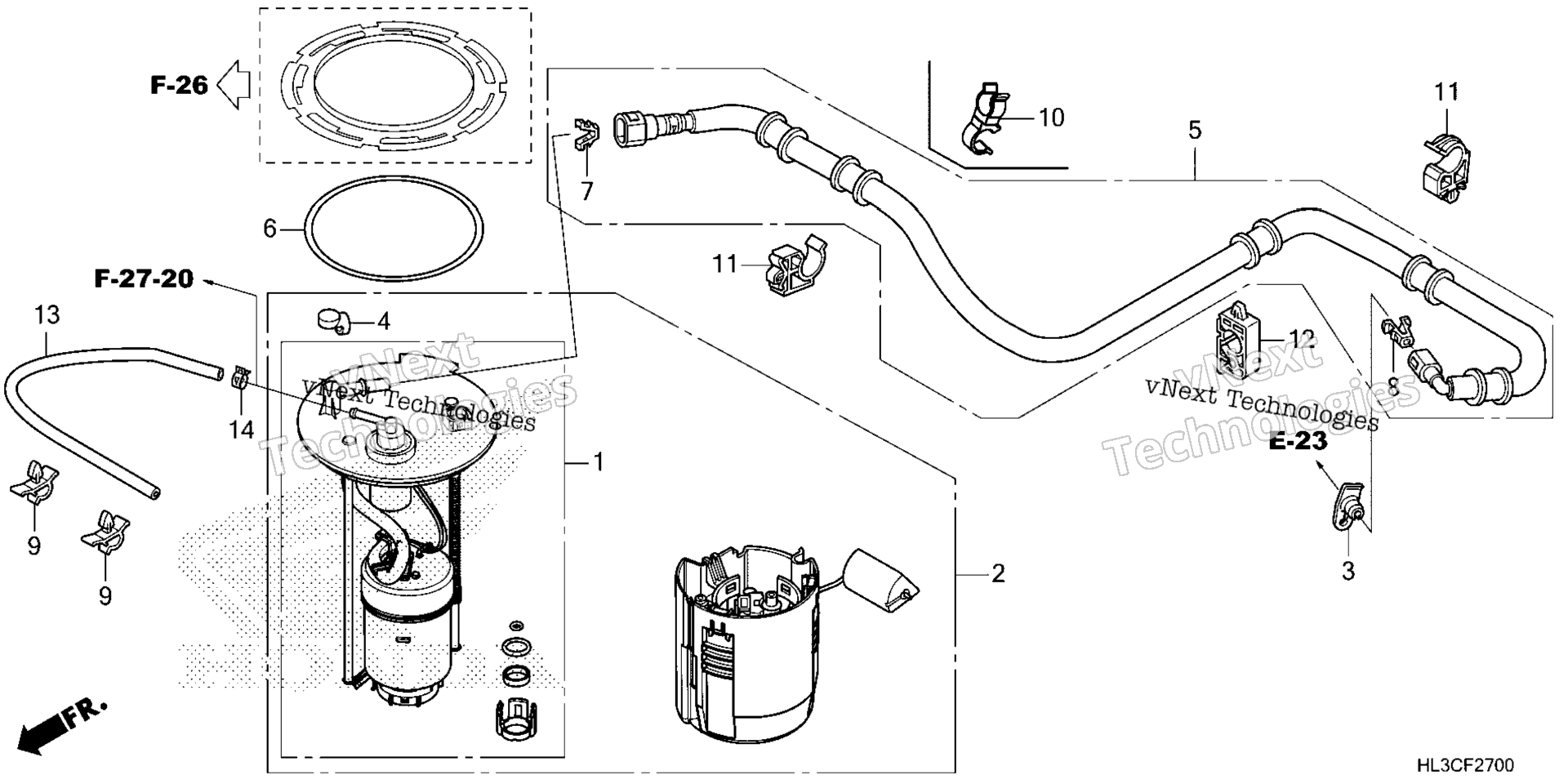

Схема топливного насоса для Pioneer 700 (SXS700M4D 2AC)
Схема
Детали
Номер
Наименование детали
Цена
1
FILTER SET, FUEL (ACTUAL FUEL FILTER NOT art. 16010-HL3-A01
По запросу
2
PUMP ASSY., FUEL (FUEL FILTER INCLUDED) art. 16700-HL3-A02
По запросу
3
DAMPER, CONNECTOR art. 16718-HR0-F00
По запросу
4
DAMPER, CONNECTOR art. 16719-HW1-670
По запросу
5
HOSE, FUEL FEED (SUMITOMO RIKO) art. 17570-HL3-G01
По запросу
6
GASKET, FUEL PUMP art. 17574-HR3-A21
По запросу
7
RETAINER (ORANGE) (TOKAI) art. 17711-S0X-003
По запросу
8
RETAINER (GREEN) (TOKAI) art. 17711-S0X-A31
По запросу
10
CLAMP, TUBE (D14.6-D13.2) art. 90653-HL3-G01
По запросу
11
CLAMP, BREATHER TUBE art. 91592-SJA-003
По запросу
12
CLIP, FUEL TUBE art. 91593-SDA-A01
По запросу
Другие схемы модели
Топливный насос
