модель 2022 года
- Модель Pioneer 1000
- Код модели Pioneer 1000 (SXS1000M3D 7A)

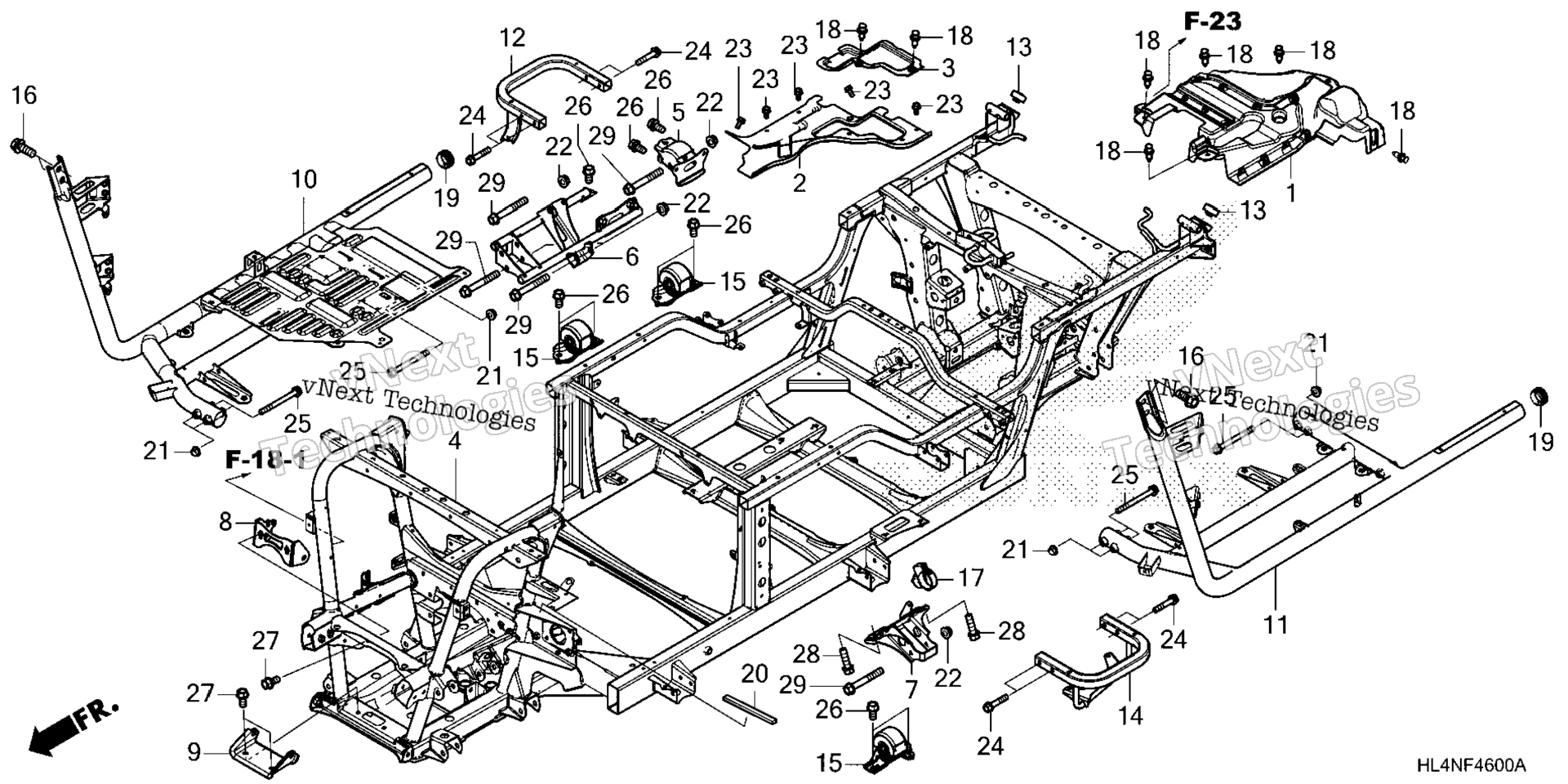

Схема рамы для Pioneer 1000 (SXS1000M3D 7A)
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, HARNESS GUIDE art. 18328-HL4-F00
По запросу
4
FRAME art. 50100-HL4-AR0
По запросу
5
BRACKET, R. ENGINE HANGER art. 50311-HL4-A00
По запросу
6
HANGER, R. ENGINE art. 50315-HL4-AK0
По запросу
7
HANGER, L. ENGINE art. 50325-HL4-AK0
По запросу
8
BRACKET, FR. FINAL art. 50350-HL4-F00
По запросу
9
BRACKET, FR. FINAL (LOWER) art. 50360-HL4-A00
По запросу
10
PIPE, R. STEP art. 50370-HL4-AK0
По запросу
11
PIPE, L. STEP art. 50380-HL4-AK0
По запросу
12
STAY, R. RR. FOOT WELL art. 50501-HL4-A50
По запросу
13
RUBBER, BED STOPPER art. 50524-HL4-ME0
По запросу
14
STAY, L. RR. FOOT WELL art. 50551-HL4-AN0
По запросу
15
RUBBER ASSY., MOUNTING art. 50810-HL4-A01
По запросу
16
BOLT, FLANGE (12X28) art. 90116-HL4-A00
По запросу
17
CLAMP, HARNESS art. 90652-HC4-003
По запросу
18
Пистон пластиковый Honda art. 90653-HC4-900
По запросу
19
CAP, PIPE END (1-3/4") art. 90861-HL1-A00
По запросу
20
SEAL, BRAKE PEDAL MOUNTING art. 90883-HL4-AK0
По запросу
21
NUT, FLANGE (8MM) art. 94050-08000
По запросу
22
Гайка 10мм Honda art. 94050-10000
По запросу
24
BOLT, FLANGE (8X40) art. 95701-08040-00
По запросу
25
BOLT, FLANGE (8X80) art. 90113-HL4-AK0
По запросу
26
BOLT, FLANGE (10X18) art. 95701-10018-00
По запросу
27
BOLT, FLANGE (10X20) art. 95701-10020-00
По запросу
28
BOLT, FLANGE (10X32) art. 95701-10032-00
По запросу
29
BOLT, FLANGE (10X70) art. 95801-10070-00
По запросу
