модель 2022 года
- Модель Pioneer 1000
- Код модели Pioneer 1000 (SXS1000M3D A)

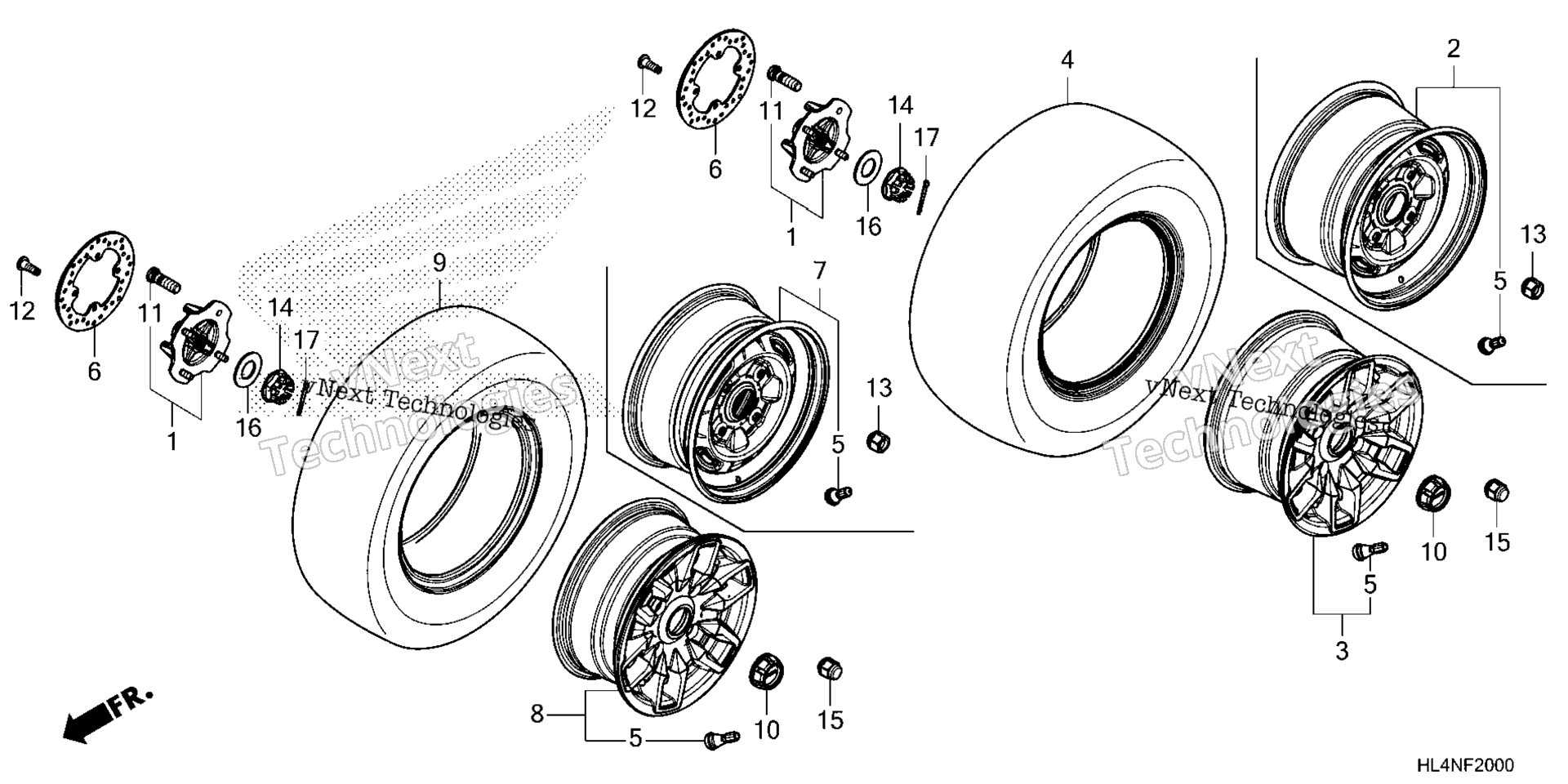

Схема колеса для Pioneer 1000 (SXS1000M3D A)
Схема
Детали
Номер
Наименование детали
Цена
1
HUB SUB-ASSY., WHEEL art. 42615-HL4-AK0
По запросу
3
WHEEL SUB-ASSY., RR. art. 42650-HL4-AK0
По запросу
4
TIRE (27X11.00R14 NHS) (OTR) art. 42711-HL4-A91
По запросу
5
VALVE, RIM (TR412) art. 42753-HL3-A00
По запросу
6
DISK, BRAKE art. 43251-HL4-A01
По запросу
8
WHEEL SUB-ASSY., FR. art. 44650-HL4-AK0
По запросу
9
TIRE (27X9.00R14 NHS) (OTR) art. 44711-HL4-A91
По запросу
10
CAP, WHEEL CENTER art. 44732-HR6-A60
По запросу
11
BOLT, WHEEL (SAGA) art. 90113-SM1-005
По запросу
12
BOLT, DISK (8X24) art. 90116-HP6-A00
По запросу
14
NUT, AXLE (22MM) art. 90306-HL4-AK0
По запросу
15
NUT, WHEEL art. 90307-MCA-000
По запросу
16
WASHER, PLAIN (43MM) art. 90506-HL4-AK0
По запросу
17
PIN, SPLIT (4.0X40) art. 94201-40400
По запросу
Другие схемы модели
Колесо
