модель 2023 года
- Модель Pioneer 1000
- Код модели Pioneer 1000 (SXS1000M5D 4AC)

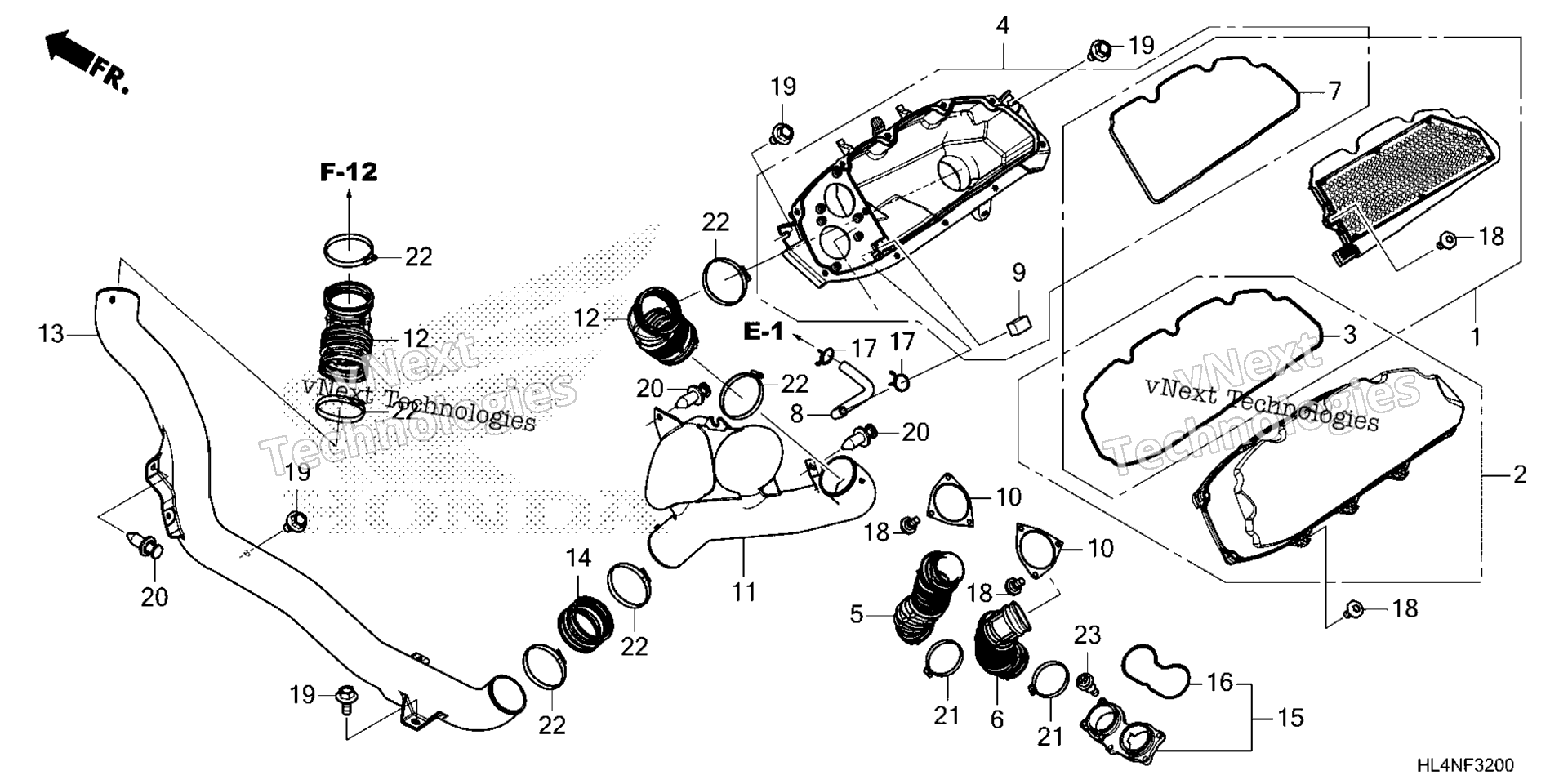

Схема воздушного фильтра для Pioneer 1000 (SXS1000M5D 4AC)
Схема
Детали
Номер
Наименование детали
Цена
1
Фильтр воздушный Honda art. 17215-HL4-AK0
По запросу
2
COVER SUB-ASSY., AIR CLEANER art. 17220-HL4-A01
По запросу
3
SEAL, COVER art. 17222-HL4-A01
По запросу
4
CASE SUB-ASSY., AIR CLEANER art. 17230-HL4-AK0
По запросу
5
TUBE A, AIR CLEANER art. 17232-HL4-A00
По запросу
6
TUBE B, AIR CLEANER art. 17233-HL4-A00
По запросу
7
SEAL, CASE art. 17234-HL4-A01
По запросу
8
TUBE, BREATHER art. 17235-HL4-A00
По запросу
9
FILTER, BREATHER ROOM art. 17237-HL4-A00
По запросу
10
PLATE, RING art. 17238-HL4-A00
По запросу
11
DUCT A, SNORKEL art. 17241-HL4-A01
По запросу
12
TUBE A, SNORKEL art. 17242-HL4-A00
По запросу
13
DUCT B, SNORKEL art. 17243-HL4-F02
По запросу
14
TUBE B, SNORKEL art. 17244-HL4-F00
По запросу
15
PLATE ASSY., SETTING art. 17250-HL4-AK0
По запросу
16
SEAL, SETTING PLATE art. 17252-HL4-305
По запросу
17
CLIP, BREATHER TUBE art. 17316-611-000
По запросу
18
SCREW, SPECIAL (5X12) art. 90102-HL4-AK0
По запросу
19
BOLT, FLANGE (6MM) art. 90111-162-000
По запросу
20
Пистон пластиковый Honda art. 90653-HC4-900
По запросу
21
BAND, AIR CLEANER CONNECTING TUBE (62) art. 90662-HN5-M00
По запросу
22
BAND, AIR CLEANER ELEMENT art. 90680-HP5-600
По запросу
23
SCREW, PAN (5MM) art. 91508-MM5-000
По запросу
