модель 2023 года
- Модель Pioneer 1000
- Код модели Pioneer 1000 (SXS1000M5P A)

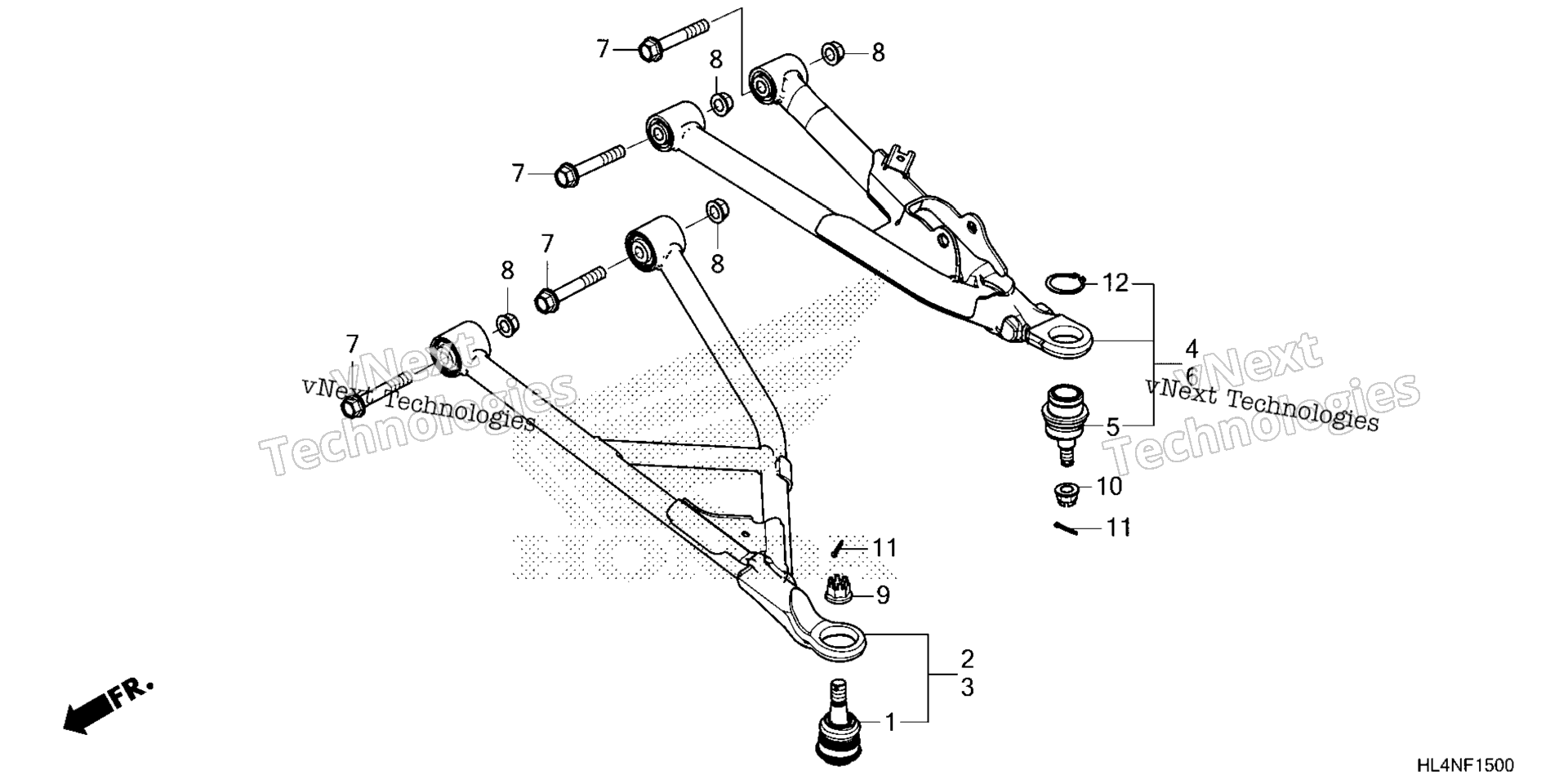

Схема передней части ARM для Pioneer 1000 (SXS1000M5P A)
Схема
Детали
Номер
Наименование детали
Цена
1
JOINT, FR. BALL (LOWER) art. 51220-HL4-AK1
По запросу
2
ARM ASSY., R. FR. (LOWER) *NH1* (BLACK) art. 51350-HL4-AK0ZA
По запросу
3
ARM ASSY., L. FR. (LOWER) *NH1* (BLACK) art. 51360-HL4-AK0ZA
По запросу
4
ARM ASSY., R. FR. (UPPER) *NH1* (BLACK) art. 51370-HL4-AK0ZA
По запросу
5
JOINT, FR. BALL (UPPER) art. 51375-HL6-A02
По запросу
6
ARM ASSY., L. FR. (UPPER) *NH1* (BLACK) art. 51380-HL4-AK0ZA
По запросу
7
BOLT, FLANGE (12X75) art. 90116-HL6-A00
По запросу
8
NUT, SELF-LOCK (12MM) (CLINCH) (SATO RASHI) art. 90215-SB0-003
По запросу
9
NUT, AXLE (14MM) art. 90305-401-680
По запросу
10
NUT, CASTLE (12MM) art. 90363-SF1-000
По запросу
11
Шплинт Honda art. 94201-30180
от 263 ₽
12
Стопор Honda art. 94514-34000
от 263 ₽
Другие схемы модели
Передняя часть ARM
