модель 2023 года
- Модель Pioneer 1000
- Код модели Pioneer 1000 (SXS1000M6D AC)

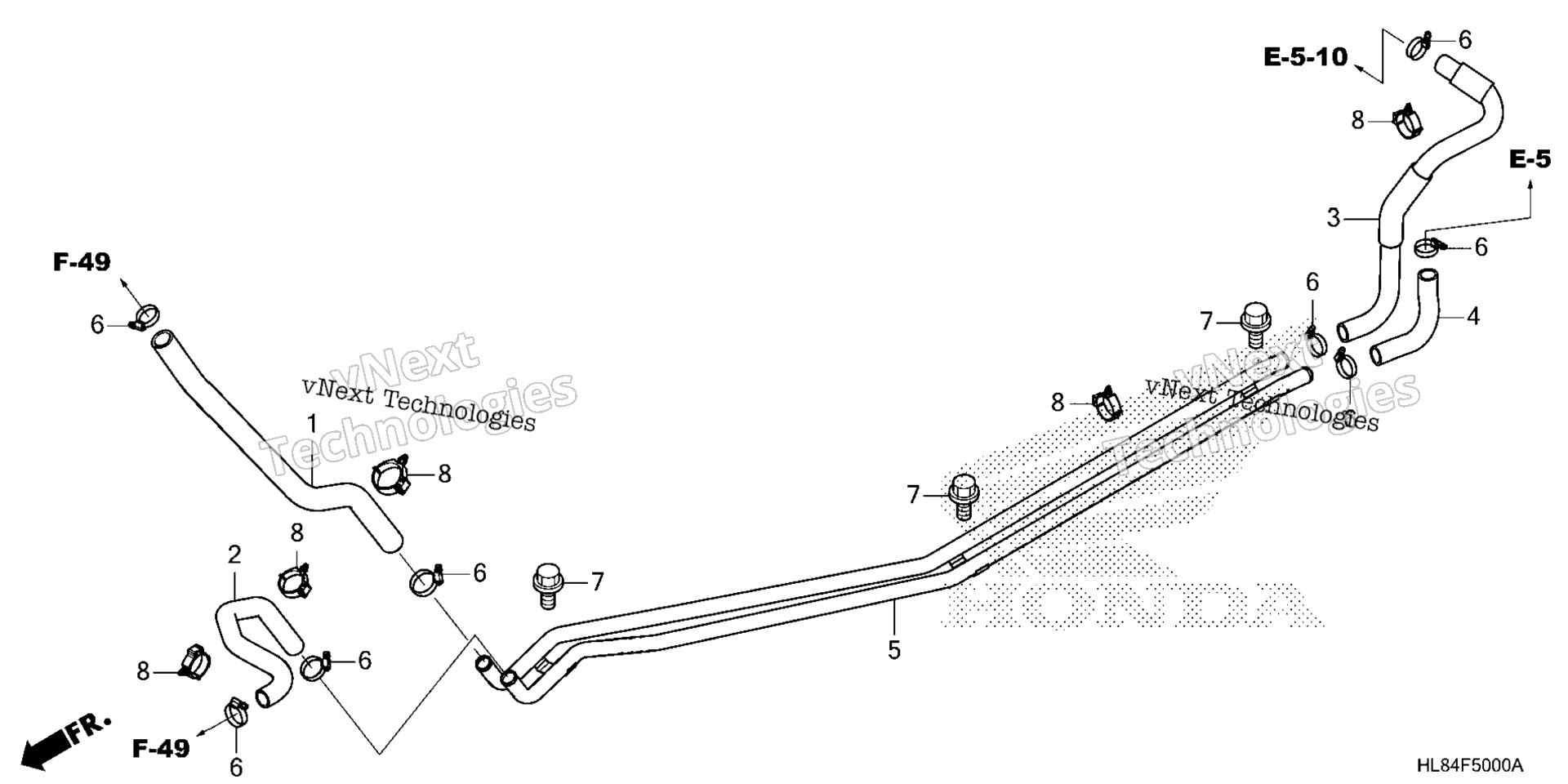

Схема системы охлаждения PIPE / WATER HOSE для Pioneer 1000 (SXS1000M6D AC)
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE, R. FR. WATER art. 19505-HL4-AK0
По запросу
2
HOSE, L. FR. WATER art. 19506-HL4-AK0
По запросу
3
HOSE, R. RR. WATER art. 19507-HL4-LK0
По запросу
4
HOSE, L. RR. WATER art. 19508-HL4-A00
По запросу
5
PIPE, WATER art. 19509-HL8-A10
По запросу
6
CLAMP, HOSE (30-37MM) art. 19516-GAG-003
По запросу
7
BOLT, FLANGE (6X10) (NA USE ALT:90021-SFA-000) art. 90021-TY0-000
По запросу
8
CLIP, WIRE HARNESS (BLACK) art. 91556-SK7-003
По запросу
Другие схемы модели
Система охлаждения PIPE / WATER HOSE
