модель 2023 года
- Модель Pioneer 700
- Код модели Pioneer 700 (SXS700M2 A)

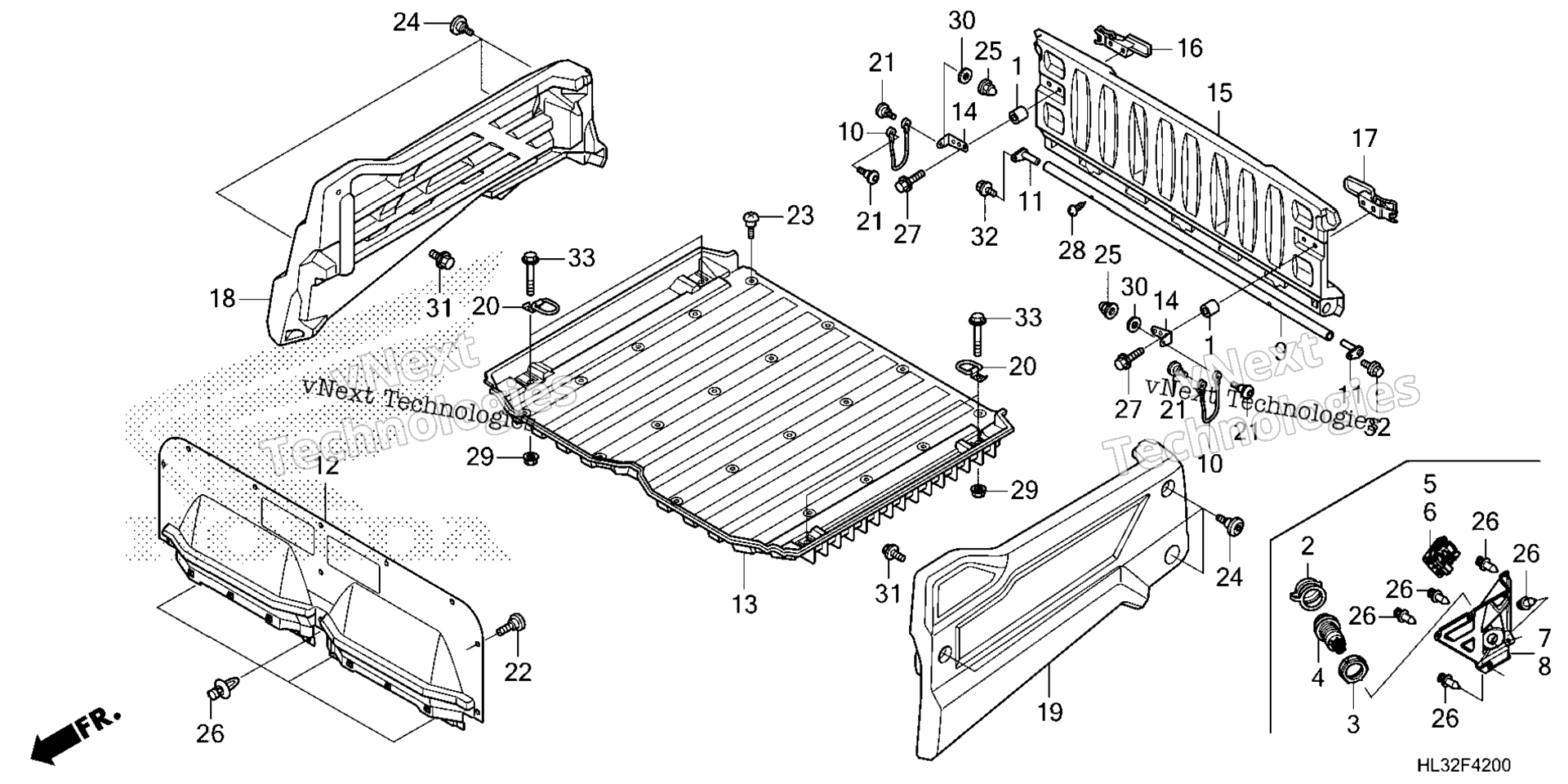

Схема bED PLATE / задний GATE (1) для Pioneer 700 (SXS700M2 A)
Схема
Детали
Номер
Наименование детали
Цена
1
COLLAR (6.4X10) art. 23813-KPH-720
По запросу
9
HINGE, RR. GATE art. 81503-HL3-A00
По запросу
10
WIRE, RR. GATE STOPPER art. 81504-HL3-A00
По запросу
11
BRACKET, RR. GATE HINGE art. 81505-HL1-A00
По запросу
12
PLATE, FR. BED art. 81506-HL3-B60
По запросу
13
PLATE, BED TOP art. 81507-HL3-A10
По запросу
14
BRACKET, RR. GATE LOCK art. 81508-HL1-A00
По запросу
15
GATE, RR. *NH1* (BLACK) art. 81530-HL3-A00ZA
По запросу
16
LOCK, R. RR. GATE art. 81531-HL3-A01
По запросу
17
LOCK, L. RR. GATE art. 81532-HL3-A01
По запросу
18
COVER SET, R. BED SIDE (TYPE2) (WL) art. 81555-HL3-B61ZA
По запросу
18
COVER SET, R. BED SIDE (TYPE1) (WL) art. 81555-HL3-B61ZB
По запросу
19
COVER SET, L. BED SIDE (TYPE1) (WL) art. 81565-HL3-B61ZB
По запросу
19
COVER SET, L. BED SIDE (TYPE2) (WL) art. 81565-HL3-B61ZA
По запросу
20
HOOK ASSY., TIE DOWN art. 84614-S06-000
По запросу
21
SCREW, SPECIAL (6X8) art. 90102-HN5-670
По запросу
22
SCREW, SPLASH GUARD art. 90103-HC4-770
По запросу
23
SCREW, SPECIAL (6MM) art. 90103-HF1-670
По запросу
24
BOLT, GRIP END art. 90109-HP1-000
По запросу
25
NUT, CAP (6MM) art. 90201-415-000
По запросу
26
Пистон пластиковый Honda art. 90653-HC4-900
По запросу
27
BOLT-WASHER (6X20) art. 93404-06020-07
По запросу
28
SCREW, TAPPING (5X16) art. 93903-25310
По запросу
29
NUT, FLANGE (6MM) art. 94050-06000
По запросу
30
WASHER, PLAIN (6MM) art. 94103-06700
По запросу
31
BOLT, FLANGE (6X10) art. 95701-06010-08
По запросу
32
BOLT, FLANGE (6X12) art. 95701-06012-08
По запросу
33
BOLT, FLANGE (6X60) art. 95701-06060-07
По запросу
