модель 2023 года
- Модель Pioneer 700
- Код модели Pioneer 700 (SXS700M4 A)

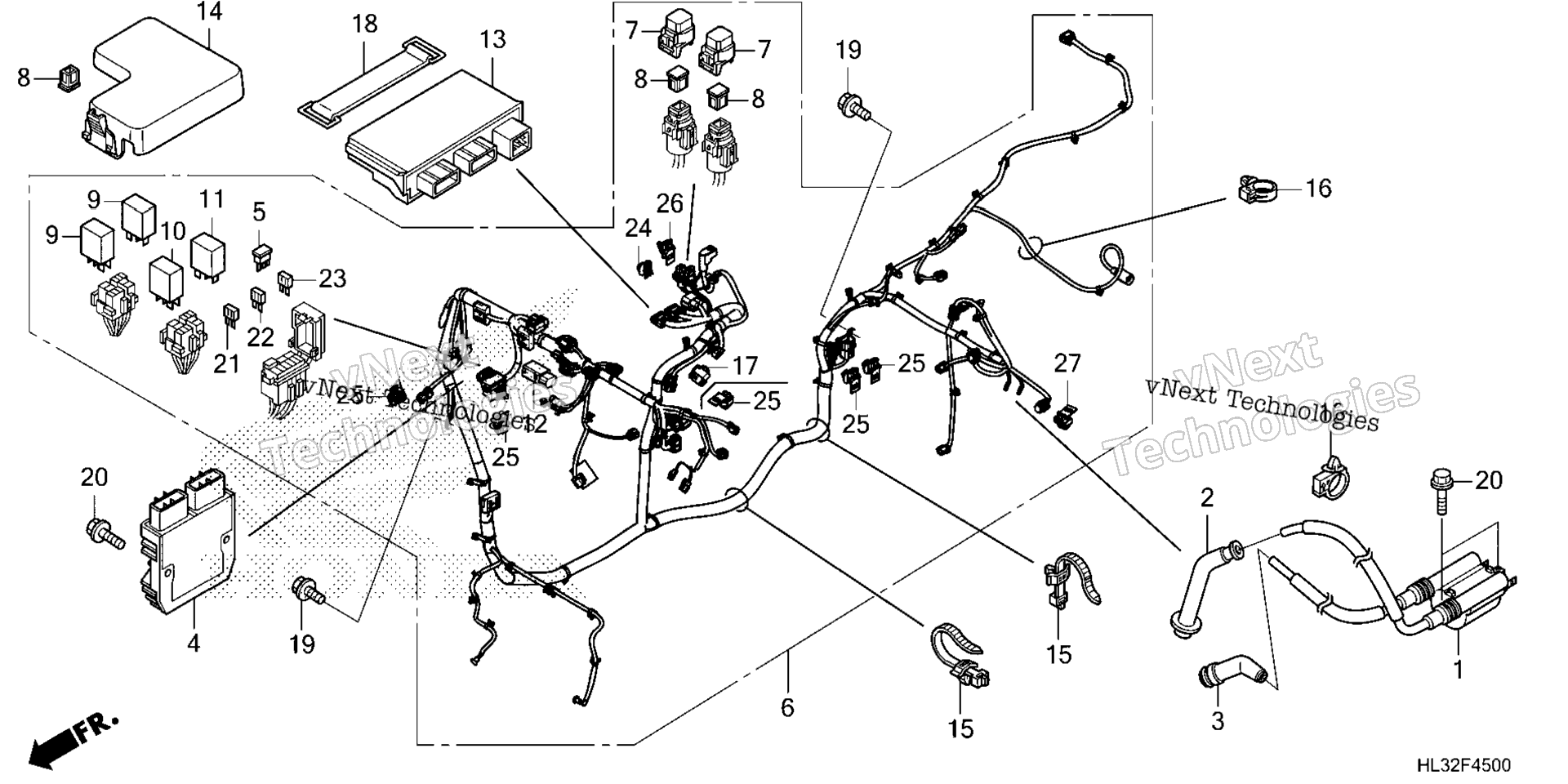

Схема жгута проводов для Pioneer 700 (SXS700M4 A)
Схема
Детали
Номер
Наименование детали
Цена
1
Катушка зажигания Honda art. 30510-HL3-A41
По запросу
2
CAP ASSY., NOISE SUPPRESSOR (NGK) art. 30700-HL3-A41
По запросу
3
Колпачок свечной Honda art. 30701-HN8-F41
По запросу
4
RECTIFIER ASSY., REGULATE art. 31600-MKN-D51
По запросу
5
DIODE ASSY., THREE WAY (SUMITOMO) art. 31730-MAS-601
По запросу
6
WIRE HARNESS art. 32100-HL3-B41
По запросу
7
COVER ASSY., FUSE (40A) art. 38205-HP0-B11
По запросу
8
FUSE, BLOCK (40A) art. 38211-SNA-A21
По запросу
9
RELAY, POWER (MICRO ISO 4P) art. 38501-MCS-G01
По запросу
10
RELAY, POWER (MICRO ISO 4P) art. 38501-MCS-G01
По запросу
11
RELAY, POWER (MICRO ISO 5P) art. 38502-MCS-G01
По запросу
13
PGM-FI UNIT art. 38770-HL3-B41
По запросу
14
COVER, FUSE BOX art. 61130-HL3-A00
По запросу
15
BAND, WIRE HARNESS (150MM) (NATURAL) art. 90649-SC2-003
По запросу
16
CLAMP, HARNESS art. 90652-HC4-003
По запросу
17
CONNECTOR, DUMMY (6P 025M) art. 91771-MKG-D81
По запросу
18
BAND F, BATTERY (155MM) art. 95012-17001
По запросу
19
BOLT, FLANGE (6X12) art. 95701-06012-00
По запросу
20
BOLT, FLANGE (6X25) art. 95701-06025-00
По запросу
21
FUSE, MINI (10A) art. 98200-41000
По запросу
22
FUSE, MINI (15A) art. 98200-41500
По запросу
24
CLIP, CONNECTOR (NATURAL) art. 91533-S04-003
По запросу
25
CLIP, CONNECTOR (DARK BLUE) art. 91535-STK-003
По запросу
26
CLIP, CONNECTOR (GRAY) art. 91565-S3Y-003
По запросу
27
CLIP, CONNECTOR (BLACK) art. 91565-SEL-003
По запросу
