модель 2012 года
- Модель Teryx4
- Код модели TERYX 4 750 4X4 EPS (KRT750ACFA)

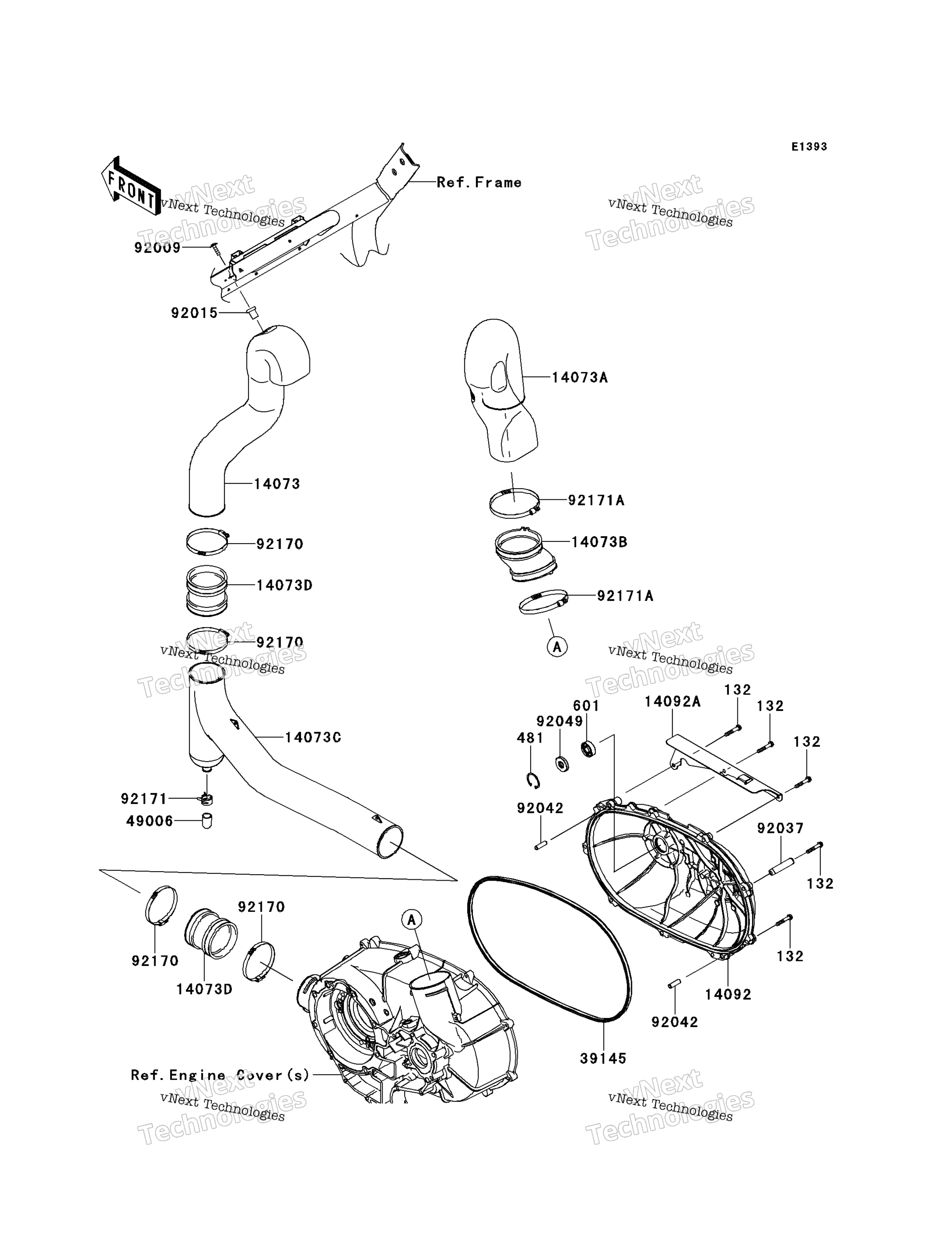

Схема Converter крышки для TERYX 4 750 4X4 EPS (KRT750ACFA)
Схема
Детали
Номер
Наименование детали
Цена
132
BOLT-FLANGED-SMALL,6X35 art. 132BA0635
По запросу
481
CIRCLIP-TYPE-C,32MM art. 481J3200
По запросу
601
BEARING-BALL art. 601A6201
По запросу
14073
DUCT,INTAKE art. 14073-0305
По запросу
14073
DUCT,EXHAUST art. 14073-0306
По запросу
14073
DUCT,JOINT art. 14073-0307
По запросу
14073
DUCT,INTAKE,LWR art. 14073-0716
По запросу
14073
DUCT,JOINT art. 14073-1805
По запросу
14092
COVER,CVT art. 14092-0266
По запросу
14092
COVER,HEAT GUARD art. 14092-0924
По запросу
39145
TRIM-SEAL,CVT COVER art. 39145-0043
По запросу
49006
BOOT art. 49006-0555
По запросу
92009
SCREW,6X22,BLACK art. 92009-1256
По запросу
92015
Гайка Kawasaki art. 92015-1692
По запросу
92037
CLAMP art. 92037-1993
По запросу
92042
PIN,DOWEL,8X28 art. 92042-050
По запросу
92049
SEAL-OIL,12X32X5.8 art. 92049-0167
По запросу
92170
Хомут Kawasaki art. 92170-1763
от 578 ₽
92171
CLAMP art. 92171-1277
По запросу
92171
CLAMP art. 92171-1383
По запросу
