модель 2014 года
- Модель Teryx
- Код модели TERYX (KRF800BEF)

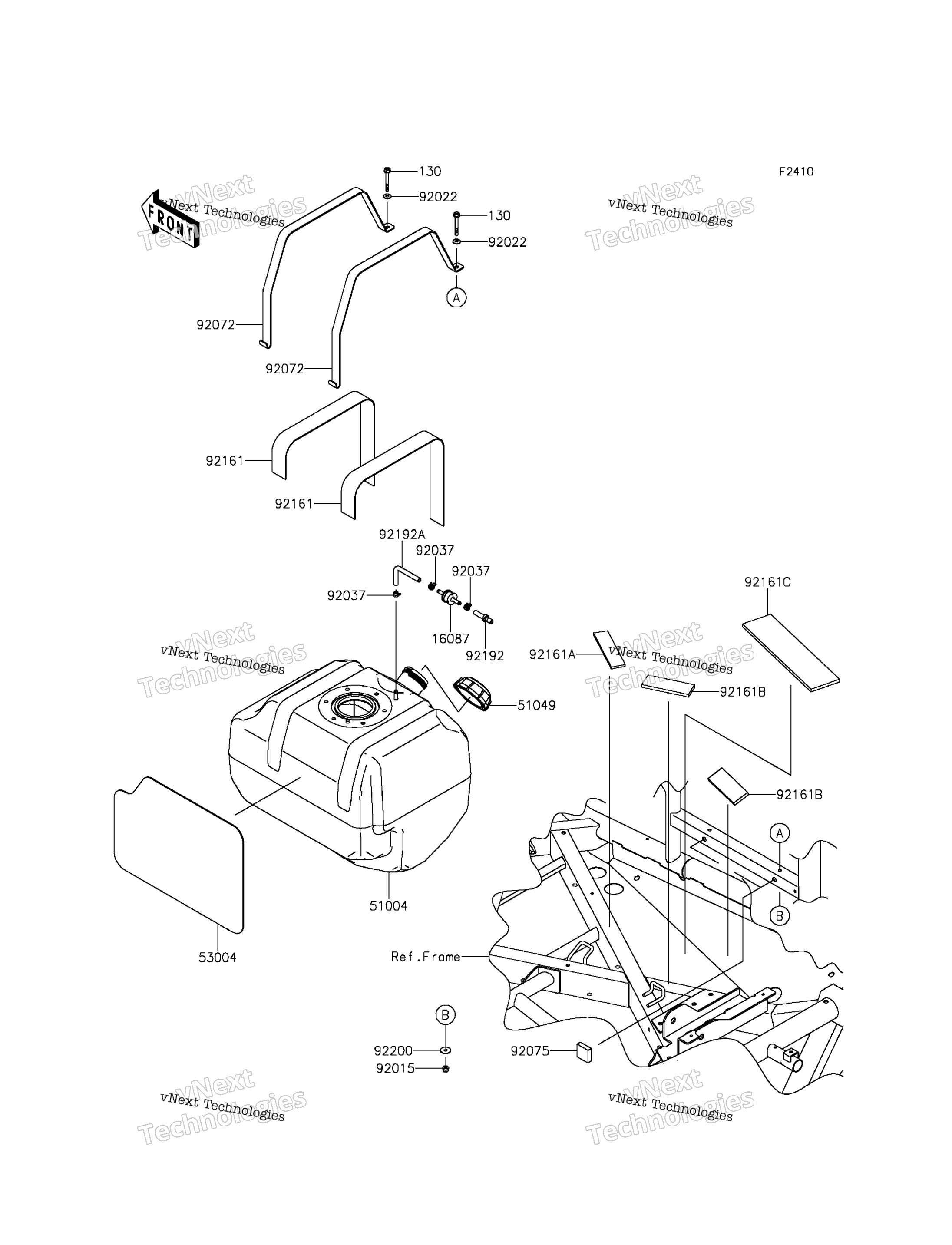

Схема топливного бака для TERYX (KRF800BEF)
Схема
Детали
Номер
Наименование детали
Цена
130
BOLT-FLANGED,6X50 art. 130BA0650
По запросу
16087
VALVE-CHECK art. 16087-0008
По запросу
51004
TANK-FUEL art. 51004-0002
По запросу
51049
CAP-TANK,FUEL art. 51049-0718
По запросу
53004
MAT art. 16073-0924
По запросу
92015
NUT,LOCK,FLANGED,6MM art. 92015-1339
По запросу
92022
WASHER,7X16X1.2 art. 92022-1344
По запросу
92037
CLAMP,TUBE art. 92037-1461
По запросу
92072
BAND,FUEL TANK art. 92072-0704
По запросу
92075
DAMPER art. 92075-1882
По запросу
92161
DAMPER,FUEL TANK art. 92161-0794
По запросу
92161
DAMPER,31.1X130X5 art. 92161-0936
По запросу
92161
DAMPER,38X105X7 art. 92161-0948
По запросу
92161
DAMPER,70X280X7 art. 92161-1452
По запросу
92192
TUBE,FRAME PIPE-CHECK VALVE art. 92192-0068
По запросу
92192
TUBE,VENT art. 92192-0949
По запросу
92200
WASHER,6.5X22X1.6 art. 92200-1087
По запросу
