модель 2005 года
- Модель Ranger 700
- Код модели RANGER XP (R05RD68AA)

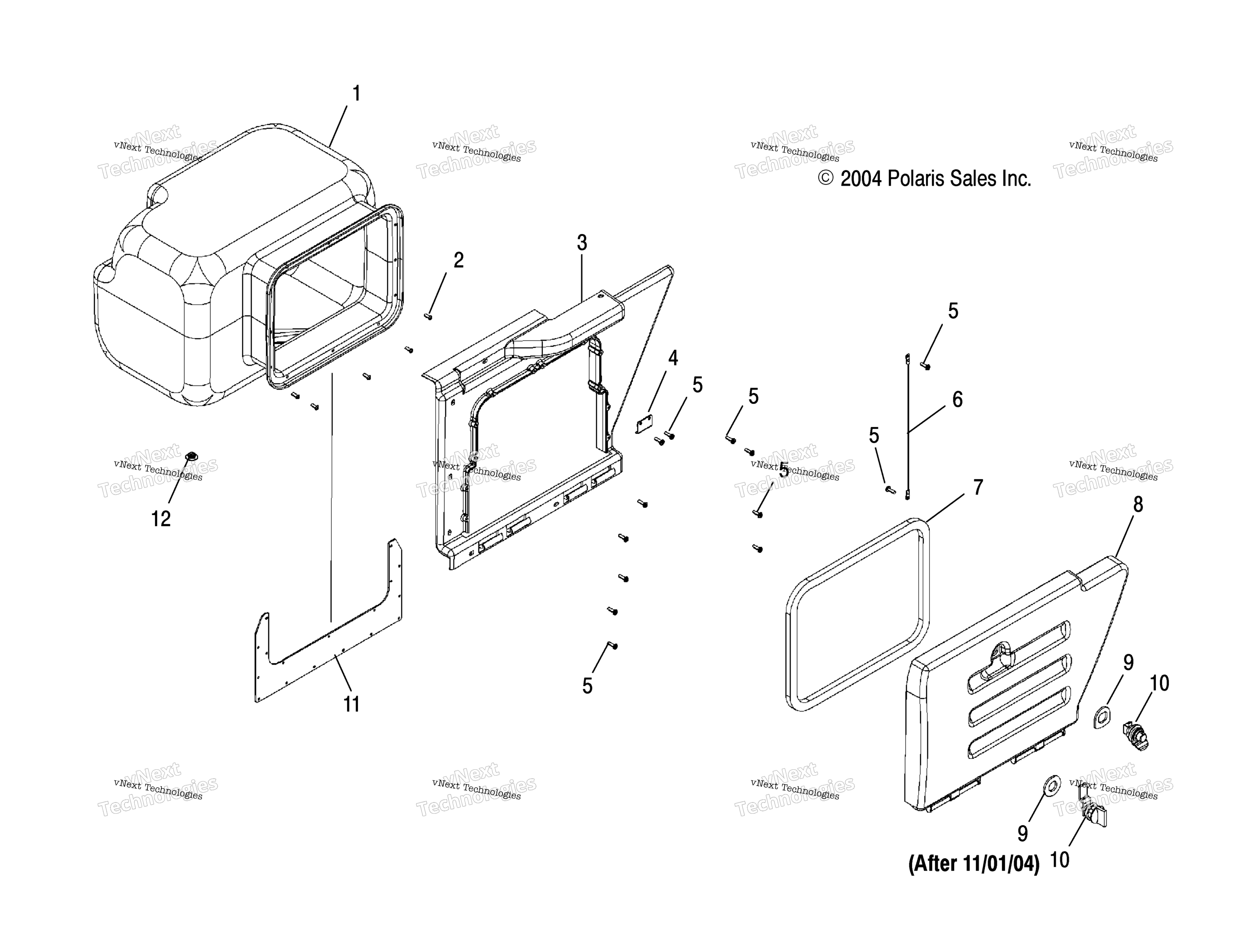

Схема storage Box / Ab для RANGER XP (R05RD68AA)
Схема
Детали
Номер
Наименование детали
Цена
0
N/A,USE COMPONENTS art. 9990000
По запросу
1
BOX-STORAGE,SIDE, AV. GREY (AB) art. 5435651-453
По запросу
1
STORAGE BOX, SIDE, GLOSS BLACK (AA) art. 5435651-070
По запросу
2
SCREW art. 7517396
По запросу
3
FENDER STORAGE BOX, GLOSS BLACK (AA) art. 5435843-070
По запросу
3
FENDER-STORAGE BOX, AV. GREY (AB) art. 5435843-453
По запросу
4
LATCH BRACKET, STORAGE BOX art. 5248581
По запросу
5
SCR,#10X3/4 HI/LO art. 7517790
По запросу
6
LID CABLE, FRONT art. 7081124
По запросу
7
STORAGE BOX SEAL art. 5521701
По запросу
8
STORAGE BOX, COVER (AA) art. 5435650-070
По запросу
8
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
9
Latch, Storage Box (If built before 11/01/04) art. 7081225
По запросу
9
LATCH, 1/4 TURN (If built after 11/01/04) art. 7081317
По запросу
10
LATCH SPACER BRACKET, MEDIUM GL (If built before 11/01/04) art. 5249363-067
По запросу
10
WASHER, .906 X 1.38 X .060 IN (If built after 11/01/04) art. 7556120
По запросу
11
PLATE-SUPPORT,STORAGE BOX,BLK art. 5248236-067
По запросу
12
COMPARTMENT PLUG art. 5412981
По запросу
