модель 2006 года
- Модель Ranger 500
- Код модели RANGER TM (R06RB63AA)

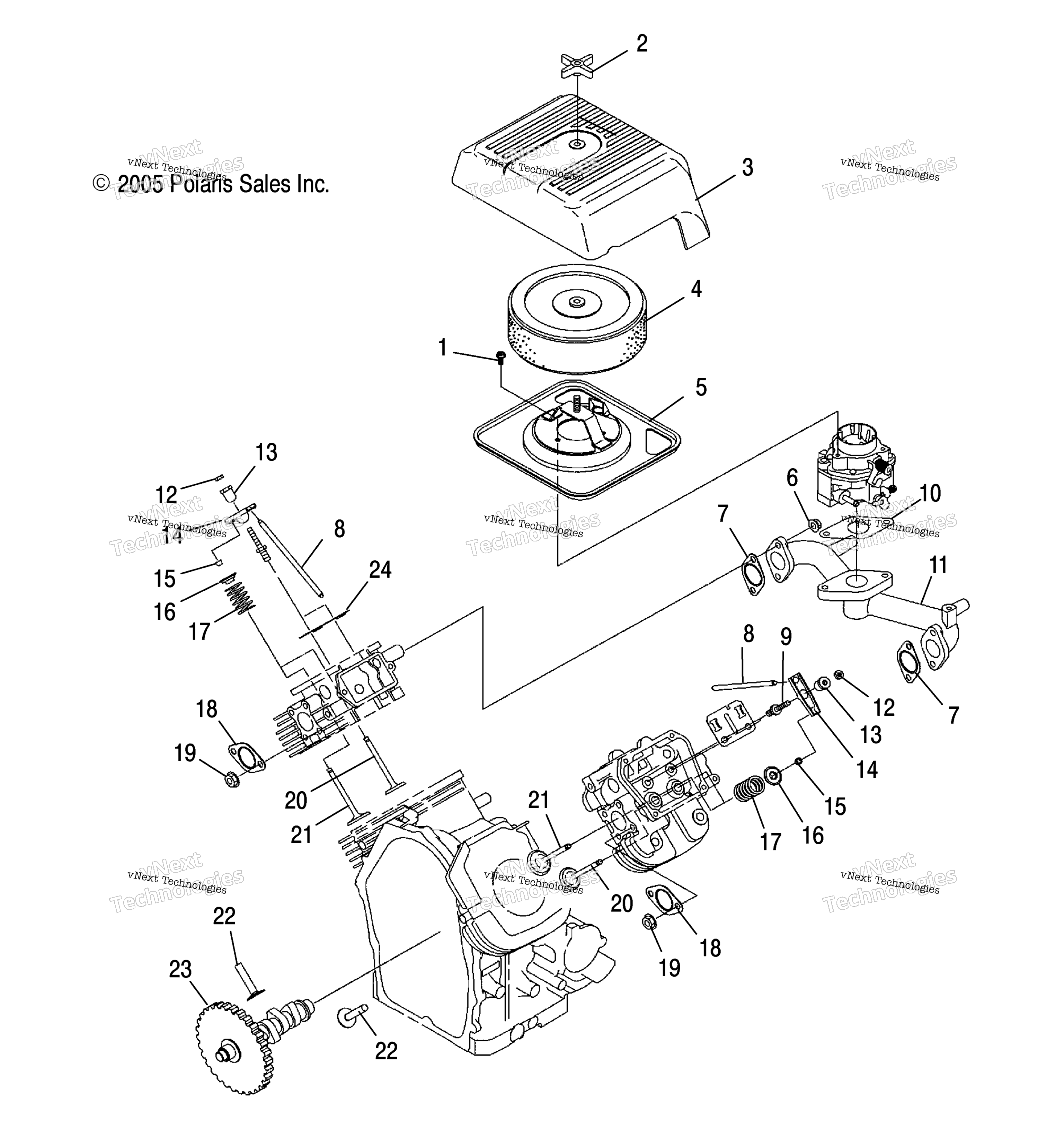

Схема впускной системы & Exhaust для RANGER TM (R06RB63AA)
Схема
Детали
Номер
Наименование детали
Цена
0
ASM,AIR CLEANER [Incl. 2,3-5] art. 3088776
По запросу
1
BOLT,FLANGE art. 3087256
По запросу
2
NUT-WING art. 3088390
По запросу
3
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
4
ELEMENT CLEANER, COMPL art. 3088387
По запросу
5
ASM,CLEANER BASE art. 3088777
По запросу
6
FLANGE NUT art. 3082910
По запросу
7
GASKET-INTAKE MANIFOLD art. 3088397
По запросу
8
ROD,PUSH art. 3089501
По запросу
9
BOLT-PIVOT art. 3088342
По запросу
10
GASKET, CARBURETOR [See Oil Pump Pg. D4, Ref. 23] art. -------
По запросу
11
MANIFOLD,INTAKE art. 3088773
По запросу
12
NUT art. 3088239
По запросу
13
PIVOT art. 3088728
По запросу
14
ARM,ROCKER art. 3088727
По запросу
15
COLLET-VALVE art. 3087578
По запросу
16
RETAINER,SPRING art. 3088726
По запросу
17
VALVE-SPRING art. 3087575
По запросу
18
GASKET art. 3089755
По запросу
19
NUT,FLANGE art. 3088778
По запросу
20
INTAKE-VALVE art. 3088393
По запросу
21
EXHAUST VALVE art. 3089500
По запросу
22
TAPPET art. 3088392
По запросу
23
CAMSHAFT art. 3088730
По запросу
24
PLATE,GUIDE art. 3088775
По запросу
Другие схемы модели
Впускная система & Exhaust
