модель 2011 года
- Модель RZR 800
- Код модели RZR 800 EFI/EPS ALL OPTIONS (R11VH76/VY76)

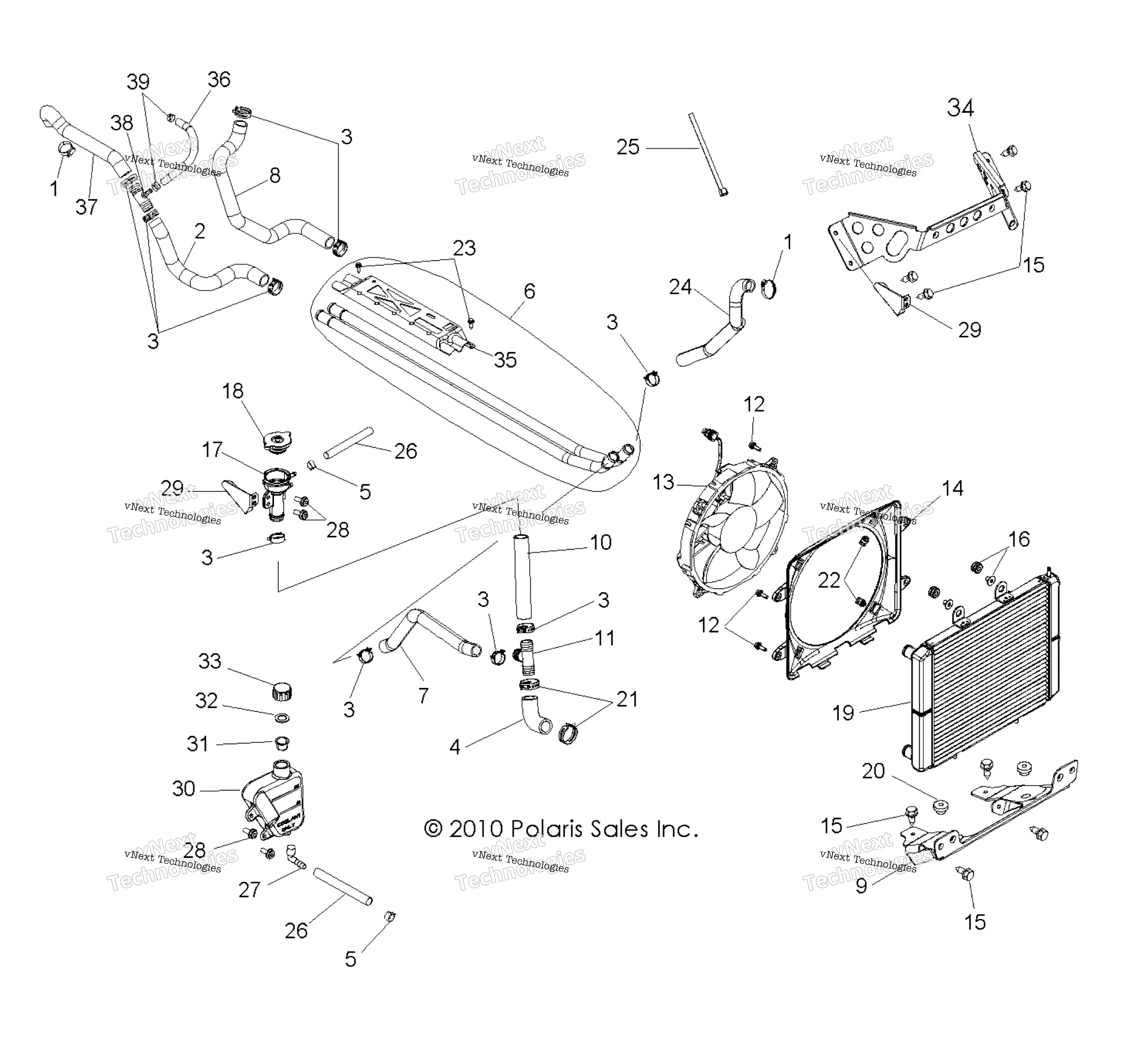

Схема двигателя, системы охлаждения All Options для RZR 800 EFI/EPS ALL OPTIONS (R11VH76/VY76)
Схема
Детали
Номер
Наименование детали
Цена
1
CLAMP-HOSE,13/16 -1 1/2 art. 7081174
По запросу
2
ENGINE INLET HOSE, REAR art. 5414206
По запросу
3
SPRING BAND CLAMPS, 32/12 art. 7080843
По запросу
4
HOSE-90 D LWR RADIATOR art. 5414202
По запросу
5
HOSE CLAMP art. 7080307
По запросу
6
COOLANT TUBE ASSEMBLY [Incl. 23,35] art. 1240551
По запросу
7
HOSE, LOWER, FRONT art. 5414204
По запросу
8
ENGINE OUTLET HOSE, REAR art. 5414005
По запросу
9
RADIATOR MOUNT BRACKET, LOWER, art. 5254709-067
По запросу
10
REMOTE HOSE FILL NECK art. 5414203
По запросу
11
CONNECTOR-TEE,1 ,1 ,1 BARBED art. 7052373
По запросу
12
SCREW art. 7516822
По запросу
13
Вентилятор радиатора Polaris art. 2410413
от 34 314 ₽
14
Корпус вентилятора радиатора Polaris art. 5437845
По запросу
15
SCREW art. 7517386
По запросу
16
GROMMET AND INSERT ASSEMBLY art. 5411975
По запросу
17
FILLER-REMOTE,COOLANT,2FITTING art. 5438110
По запросу
18
Крышка системы охлаждения Polaris art. 1240508
По запросу
19
Радиатор Polaris RZR 800 art. 1241480
По запросу
20
RADIATOR MOUNT BUSHING, LOWER art. 5410584
По запросу
21
Хомут Polaris art. 7080844
По запросу
22
U CLIP, 6.0 MM X 1.0 MM art. 7547366
По запросу
23
BOLT, M6 X 1.0 X 20 art. 7518529
По запросу
24
RADIATOR HOSE, UPPER art. 5414201
По запросу
25
TIE CABLE, 14 IN art. 7080761
По запросу
26
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
27
Штуцер расширительного бачка Polaris art. 7052065
от 1 029 ₽
28
SCREW art. 7512084
По запросу
29
FILLER NECK BRACKET art. 5253450
По запросу
30
Расширительный бачок Polaris art. 5436936
По запросу
31
CAP,PLUG9X(GRN),FLEX TEMP(10) art. 5433774
По запросу
32
Прокладка крышки расширительного бачка art. 5810279
от 326 ₽
33
OVERFLOW CAP art. 5430743
По запросу
34
RADIATOR MOUNT BRACKET, UPPER, art. 5254710-458
По запросу
35
BRKT-FUEL TANK MOUNT,CNTR,BLK art. 5254161-329
По запросу
36
BYPASS HOSE, 3/8 IN, FORMED art. 5413949
По запросу
37
HOSE-BYPASS,1IN FORMED art. 5413950
По запросу
38
TEE CONNECTOR, 1 X 1 X 3/8 art. 7052494
По запросу
39
HOSE CLAMP art. 7080699
По запросу
