модель 2012 года
- Модель Ranger XP 800
- Код модели RANGER XP 800 (R12TH76/TH7E/TX7E)

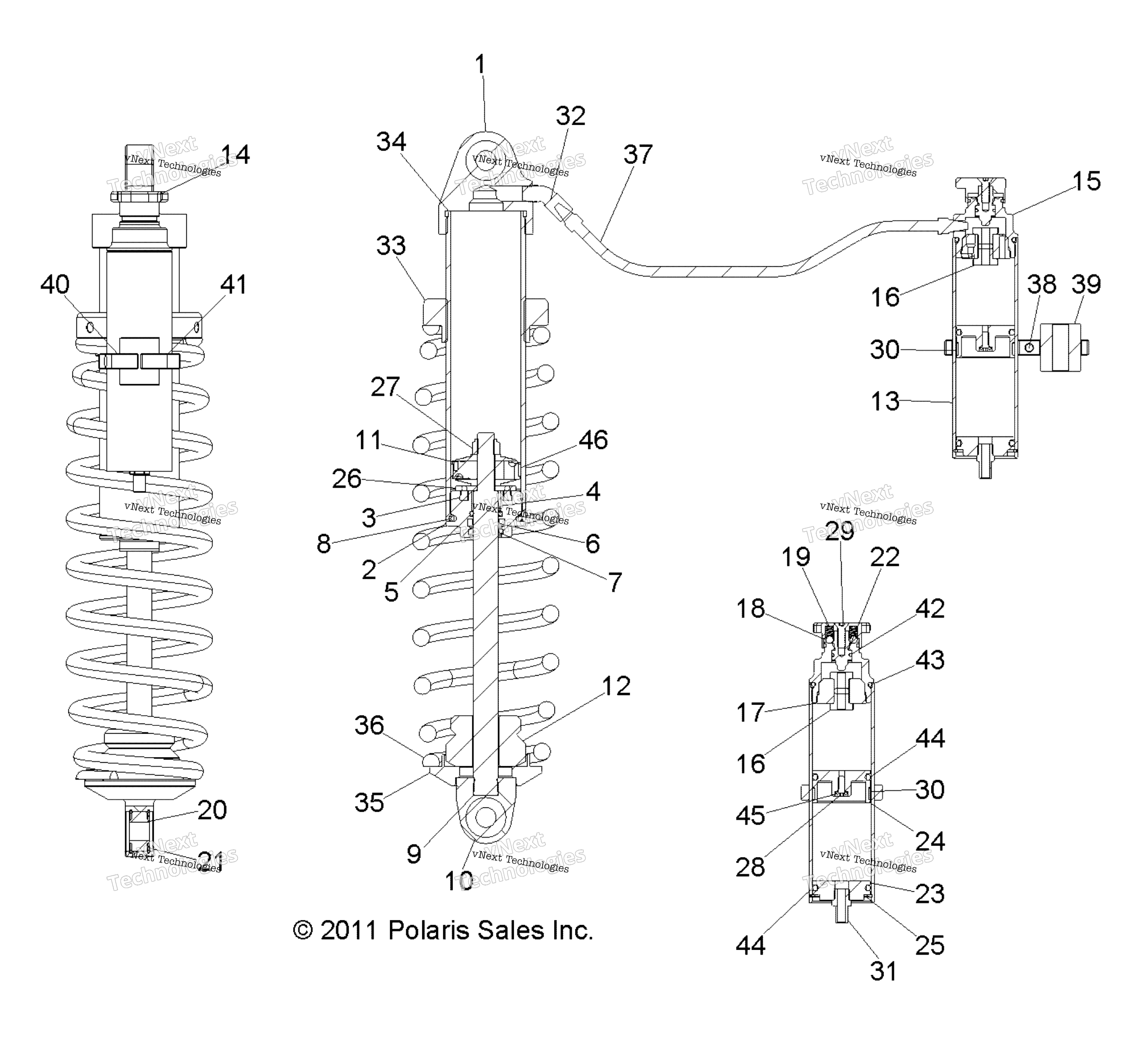

Схема подвески, заднего амортизатора R12th76ai/Aic для RANGER XP 800 (R12TH76/TH7E/TX7E)
Схема
Детали
Номер
Наименование детали
Цена
0
ASM-SHOCK,WALKEREVANS,RR,I.RED art. 1823887-293
По запросу
0
KIT-MOUNT,SHOCK RES. [Incl. 38-41] art. 2878887
По запросу
1
LOOP-BODY (320146) art. 1800237
По запросу
2
SEAL,HEAD, 2 W/STOP (920157) art. 1800385
По запросу
3
BUMP STOP, INTERNAL(900338) art. 1800386
По запросу
4
SHAFT BUSHING art. 1800038
По запросу
5
O-RING SHAFT SEAL HEAD (10) art. 1800037
По запросу
6
SHAFT SEAL U CUP art. 1800323
По запросу
7
D/TYPE WIPER art. 1800034
По запросу
8
Кольцо уплотнительное амортизатора Polaris art. 1800030
от 420 ₽
9
SHAFT,6 TRAVEL (920162) art. 1800390
По запросу
10
Loop, Shaft art. 1800466
По запросу
11
Piston art. 1800389
По запросу
12
BUMPER art. 1800593
По запросу
13
BODY RESERVOIR art. 1800199
По запросу
14
KNOB art. 1800218
По запросу
15
HOUSING-ADJ. art. 1800220
По запросу
16
SCREW W/THRU HOLE art. 1800219
По запросу
17
PISTON art. 1800217
По запросу
18
BALL-D-TENT(10) art. 1800127
По запросу
19
SPRING-D-TENT(10) art. 1800128
По запросу
20
BEARING art. 1800170
По запросу
21
END CAP SNAP RING art. 1800041
По запросу
22
STUD, CLICKER (400613) art. 1800352
По запросу
23
RESERVOIR END CAP art. 1800018
По запросу
24
PISTON-RESERVOIR (500204) art. 1800281
По запросу
25
RESERVOIR SNAP RING (10) art. 1800019
По запросу
26
WASHER 1.5X.125X.438 (1000800) art. 1800393
По запросу
27
NUT-7/16 CRIMP art. 1800164
По запросу
28
BLEED SCREW (10) art. 1800043
По запросу
29
SCREW art. 1800196
По запросу
30
TEFLON WEAR BAND art. 1800297
По запросу
31
SHRADER VALVE art. 1800021
По запросу
32
FITTING-1/8 NPT 45 art. 1800115
По запросу
33
NUT,SPRING RETAINER (1020345) art. 1800395
По запросу
34
Body art. 1800467
По запросу
35
SPRING RETAINER art. 5254385
По запросу
36
SPRING-200#,I.RED art. 7043787-293
По запросу
37
HOSE, 12 IN art. 1800432
По запросу
38
SHCS art. -------
По запросу
39
Spacer art. -------
По запросу
40
Clamp art. -------
По запросу
41
Clamp art. -------
По запросу
42
O-RING, STUD art. 1800215
По запросу
43
O-RING BODY art. 1800027
По запросу
44
O-RING, RESERVOIR art. 1800028
По запросу
45
O-RING BLEED SCREW art. 1800210
По запросу
46
PISTON BAND art. 1800185
По запросу
