модель 2012 года
- Модель RZR 170
- Код модели RZR 170 (R12VA17AA/AC)

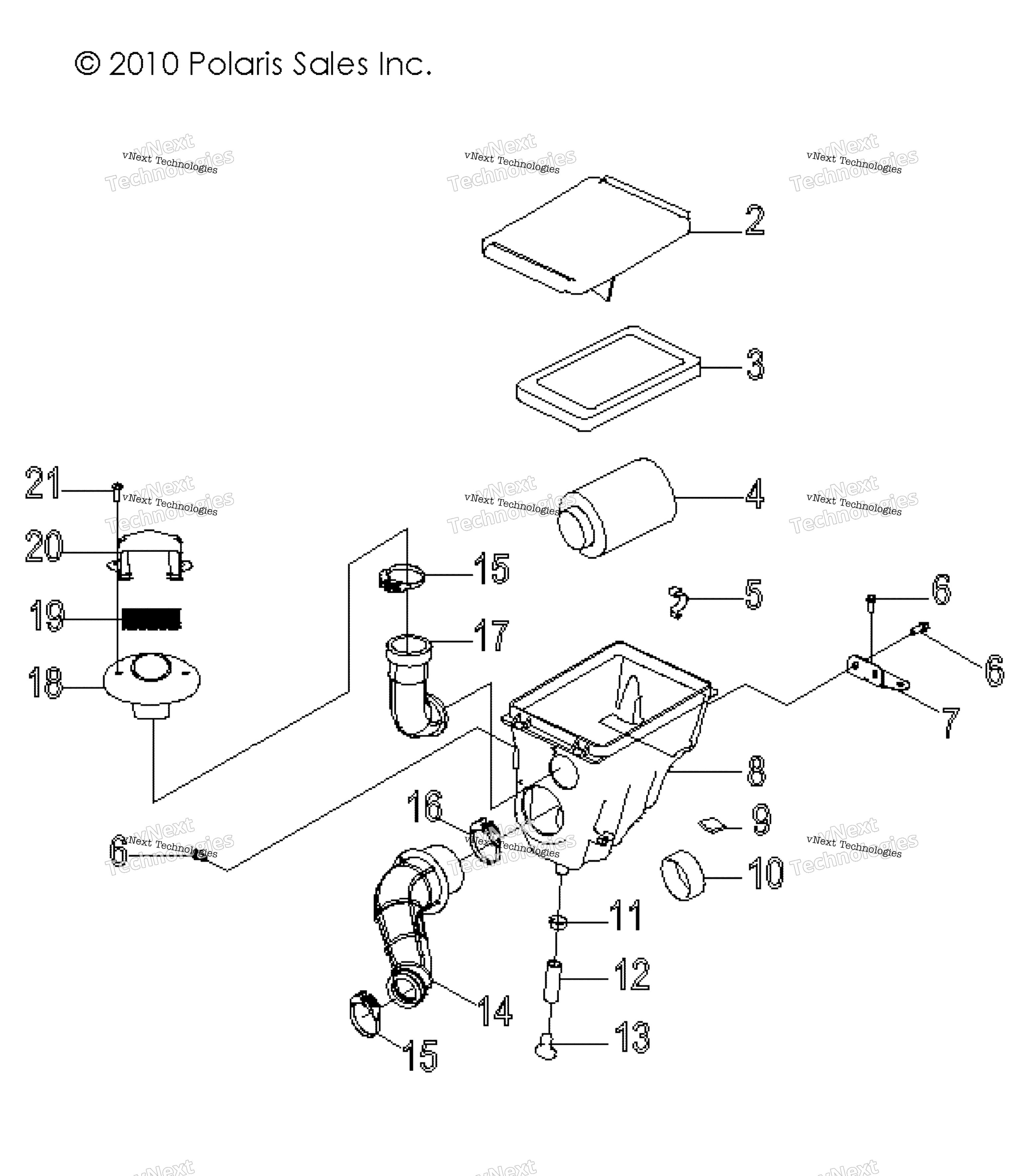

Схема двигателя, системы впуска для RZR 170 (R12VA17AA/AC)
Схема
Детали
Номер
Наименование детали
Цена
2
COVER-AIRBOX art. 0452560
По запросу
3
COVER GASKET art. 0452569
По запросу
4
AIR BOX FILTER ASSEMBLY art. 1262218
По запросу
5
AIRBOX CLIP art. 0452565
По запросу
6
BOLT-W/LOCTITE art. 0454785
По запросу
7
BRKT-SUPPORT art. 0454780
По запросу
8
BOX-AIR CLEANER art. 0454850
По запросу
9
RUBBER-ANTIVIBRATION (10) art. 0450863
По запросу
10
AIRBOX DUCT art. 0452557
По запросу
11
CLAMP art. 0452566
По запросу
12
HOSE-DRAIN art. 0452567
По запросу
13
PLUG-TRAP art. 0452568
По запросу
14
AIR BOX BOOT art. 0454778
По запросу
15
HOSE CLAMP art. 0454277
По запросу
16
CLAMP art. 0452561
По запросу
17
AIR BOX INLET art. 0454774
По запросу
18
MNT-AIRBOX,INLET art. 0454784
По запросу
19
MESH-METAL art. 0454779
По запросу
20
INLET COVER art. 0454777
По запросу
21
BOLT-PHILLIPS(10) art. 0450622
По запросу
