модель 2012 года
- Модель RZR S 800
- Код модели RZR S 800 EFI (R12VE76AB/AD/AE/AJ/AO)

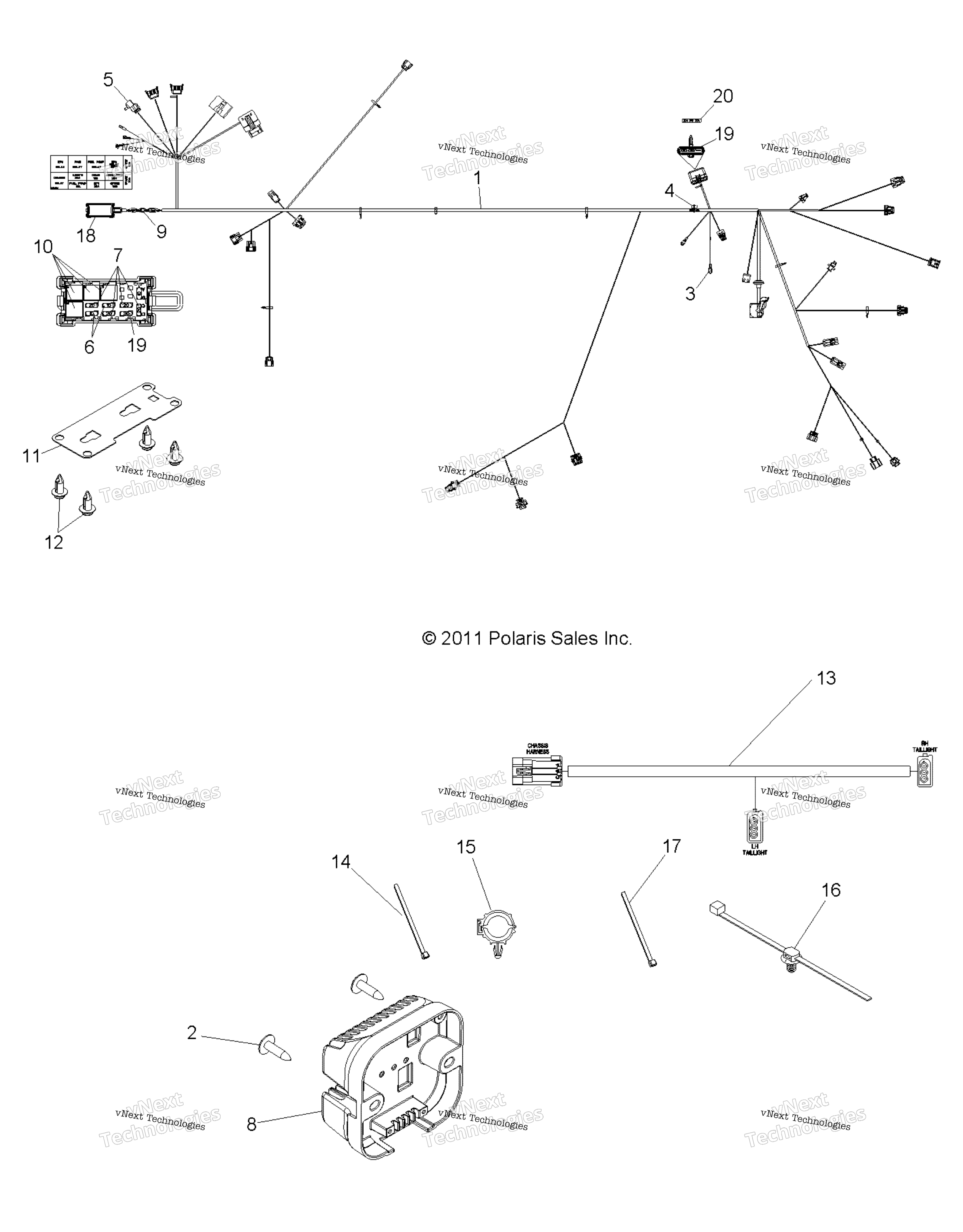

Схема электрооборудования, жгута проводов для RZR S 800 EFI (R12VE76AB/AD/AE/AJ/AO)
Схема
Детали
Номер
Наименование детали
Цена
1
KIT-HARNESS,T-BAP,T-MAP art. 2878494
По запросу
1
CHASSIS HARNESS, RZR [Incl. 3-7,9,1018-20, All Kits, Decal] art. 2411764
По запросу
1
BOOT, TPS art. 4013310
По запросу
1
PHASE SENSOR HARNESS KIT art. 2878504
По запросу
1
STATOR KIT art. 2878508
По запросу
1
Рекмплект проводки ( разъем) воздушного клапана Polaris art. 2878507
от 18 743 ₽
1
HARNESS REGULATOR KIT art. 2878506
По запросу
1
IGNITION COIL HARNESS KIT art. 2878501
По запросу
1
DECAL-RELAY/FUSE BLOCK art. 7176911
По запросу
1
CPS HARNESS KIT art. 2878497
По запросу
1
THROTTLE POSITION SENSOR HARNES art. 2878498
По запросу
1
ENGINE TEMP HARNESS KIT art. 2878496
По запросу
1
AC INPUT REGULATOR HARNESS KIT art. 2878505
По запросу
2
SCREW art. 7517685
По запросу
3
FUSIBLE LINK KIT, 1.0 MM art. 2202670
По запросу
4
Реле 20А, 2 ножки Polaris art. 2410881
от 10 406 ₽
5
DIAGNOSTIC COVER WITH CLIP art. 4012170
По запросу
6
FUSE, 10 AMP art. 2434016
По запросу
7
FUSE, 20 AMP art. 4012811
По запросу
8
Реле регулятор Polaris art. 4012941
от 35 333 ₽
Аналог
Реле-регулятор Forzoni ( 710001103, 4012941 )
art. FS-147
5 000 ₽
Требуется 1 шт.
Подписаться
9
Диод Polaris art. 2411035
По запросу
10
Реле 20 AMP ( 4-х контактное) Polaris art. 4016819
от 5 775 ₽
11
PLATE-FUSE,MNT,Y art. 5253675
По запросу
12
Клипса Polaris art. 7661855
По запросу
13
BOX HARNESS art. 2411384
По запросу
14
Хомут пластиковый Polaris art. 7080138
от 263 ₽
Аналог
Кнопка аварийной остановки двигателя SPI для Polaris
art. sm-01586
7 430 ₽
Требуется 3 шт.
Подписаться
15
ROSEBUD CLIP art. 4020149
По запросу
16
ROUTING CLIP art. 7081496
По запросу
17
TIE CABLE, 14 IN art. 7080761
По запросу
18
COVER-RELAY/FUSE CENTER art. 5438758
По запросу
19
MAIN FUSE, 30 AMP art. 2434015
По запросу
20
DECAL-POWER FUSE art. 7177211
По запросу
