модель 2013 года
- Модель Ranger Crew 500
- Код модели RANGER 500 CREW MIDSIZE (R13WH50AG/AH/AR/AX)

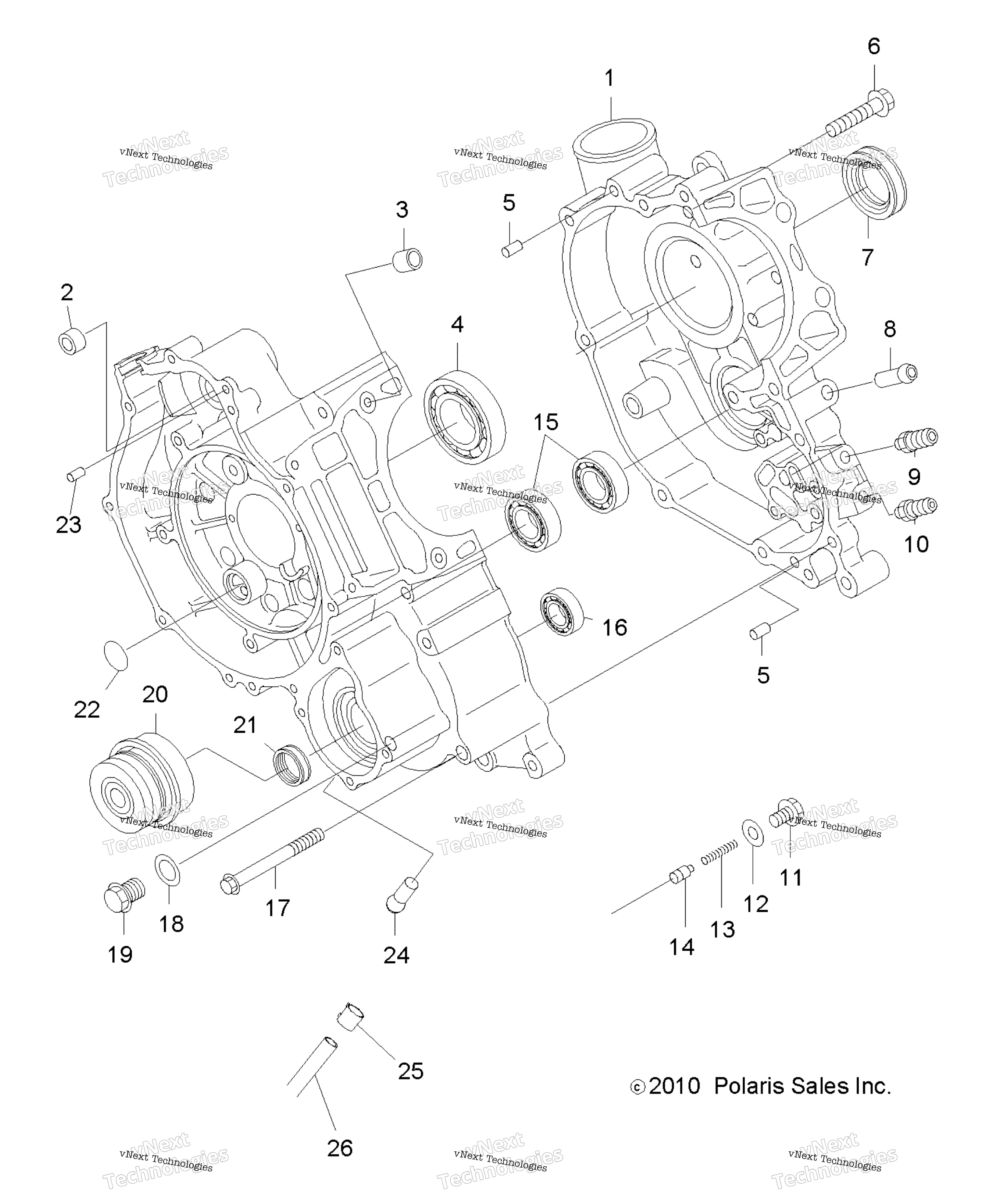

Схема двигателя, картера для RANGER 500 CREW MIDSIZE (R13WH50AG/AH/AR/AX)
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE ASSEMBLY [INCL. 2,4,5,7,8,15-17,20,21,23,24] art. 3089240
По запросу
2
Втулка стартера Polaris art. 3083669
По запросу
3
KNOCK, PIPE art. 3087266
По запросу
4
BALL BEARING art. 3080676
По запросу
5
PIN, DOWEL art. 3090304
По запросу
6
SCREW AND WASHER art. 3084205
По запросу
7
Сальник Polaris art. 3084839
от 3 423 ₽
8
AIR BREATHER PIPE art. 3085525
По запросу
9
UNION art. 3087154
По запросу
10
UNION art. 3090305
По запросу
11
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
12
ALUMINUM GASKET art. 3089450
По запросу
13
SPRING,ONE WAY VALVE art. 3084844
По запросу
14
Клапан перепускной Polaris art. 3086810
По запросу
15
BALL BEARING art. 3084834
от 2 190 ₽
16
BALL BEARING art. 3084835
По запросу
17
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
18
GASKET art. 3082956
По запросу
19
PLUG art. 3083453
По запросу
20
Сальник помпы Polaris art. 3084837
По запросу
21
Сальник двигателя Polaris art. 3084836
от 1 890 ₽
22
O-RING art. 3084847
По запросу
23
DOWEL PIN art. 3086838
По запросу
24
FITTING art. 7052145
По запросу
25
HOSE CLAMP art. 7080307
По запросу
26
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
