модель 2013 года
- Модель Ranger XP 800
- Код модели RANGER 800 EFI (R13TH76/7E)

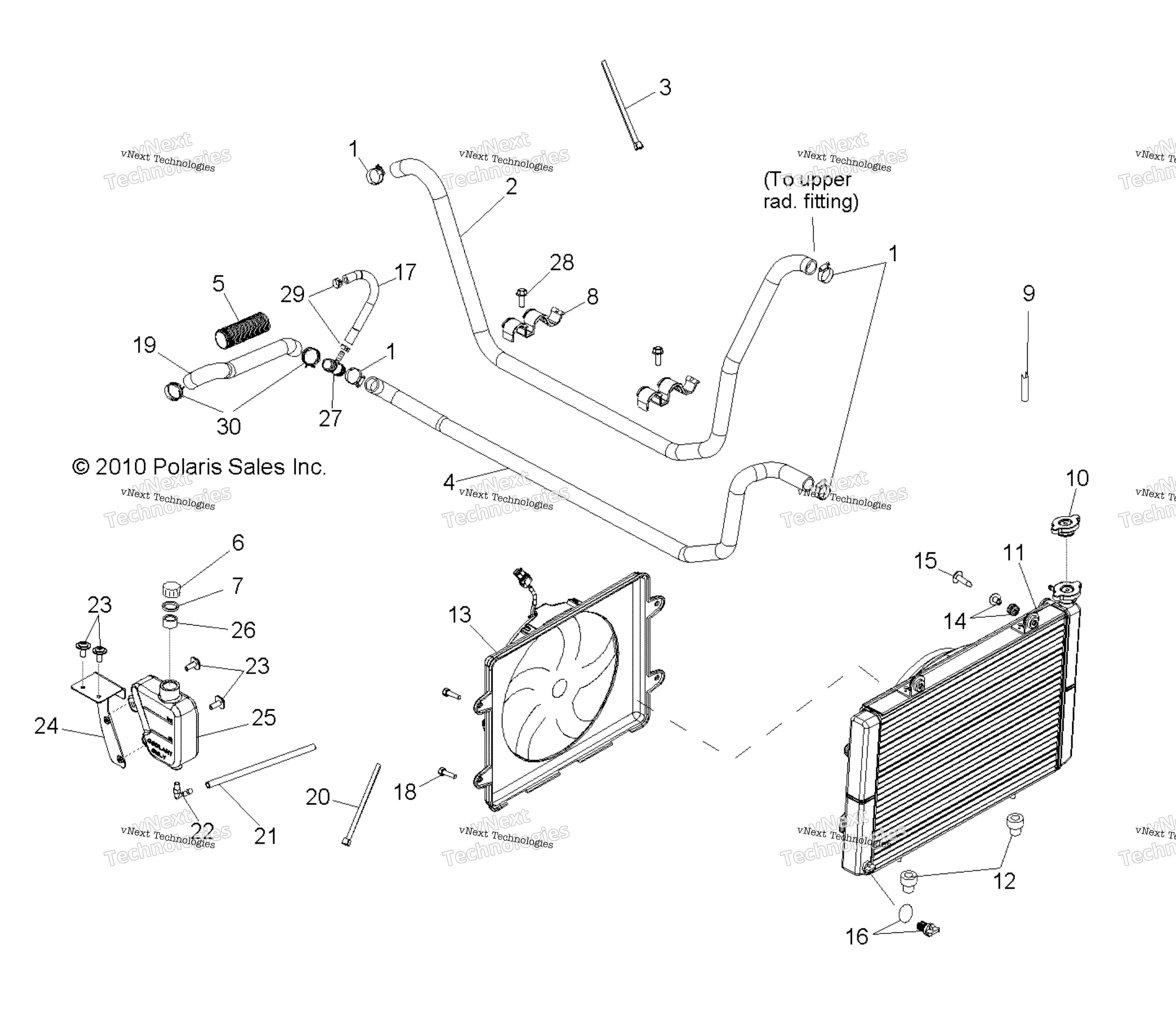

Схема двигателя, системы охлаждения All Options для RANGER 800 EFI (R13TH76/7E)
Схема
Детали
Номер
Наименование детали
Цена
1
CLAMP-HOSE,13/16 -1 1/2 art. 7081174
По запросу
2
HOSE-1 IN ID RAD INLET art. 5413953
По запросу
3
Хомут пластиковый Polaris art. 7080138
от 263 ₽
Аналог
Кнопка аварийной остановки двигателя SPI для Polaris
art. sm-01586
7 430 ₽
Требуется 1 шт.
Подписаться
4
HOSE-1 IN ID RAD OUTLET art. 5414508
По запросу
5
CONDUIT,FLEX,1.250ID art. 5521287-20
По запросу
6
OVERFLOW CAP art. 5430743
По запросу
7
Прокладка крышки расширительного бачка art. 5810279
от 326 ₽
8
CLIP-COOLANT,ROUTING art. 5438331
По запросу
9
EDGE TRIM, 6 FT, BLACK art. 5521131
По запросу
10
Крышка радиатора Polaris art. 1240300
от 9 963 ₽
Аналог
9 963 ₽
Требуется 1 шт.
11
Радиатор Polaris art. 1240721
По запросу
12
RADIATOR MOUNT BUSHING, LOWER art. 5410584
По запросу
13
Вентилятор радиатора Polaris art. 2411732
По запросу
14
GROMMET AND INSERT ASSEMBLY art. 5413155
По запросу
15
SCREW art. 7517685
По запросу
16
VALVE-PLASTIC RAD/COOLER DRAIN art. 7052410
По запросу
17
BYPASS HOSE, 3/8 IN, FORMED art. 5413949
По запросу
18
SCREW art. 7516822
По запросу
19
BYPASS HOSE, FORMED art. 5414207
По запросу
20
TIE CABLE, 14 IN art. 7080761
По запросу
21
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
22
Штуцер расширительного бачка Polaris art. 7052065
от 1 029 ₽
23
SCREW art. 7512084
По запросу
24
BRKT-SURGE TANK,BLK art. 5252305-329
По запросу
25
Расширительный бачок Polaris art. 5436936
По запросу
26
CAP,PLUG9X(GRN),FLEX TEMP(10) art. 5433774
По запросу
27
TEE CONNECTOR, 1 X 1 X 3/8 art. 7052494
По запросу
28
BOLT, M6 X 1.0 X 20 art. 7518529
По запросу
29
HOSE CLAMP art. 7080474
По запросу
30
CLAMP, BAND art. TBA
По запросу
