модель 2013 года
- Модель RZR 4 900 XP
- Код модели RZR 4 XP JAGGED X (R13XT9EAL)

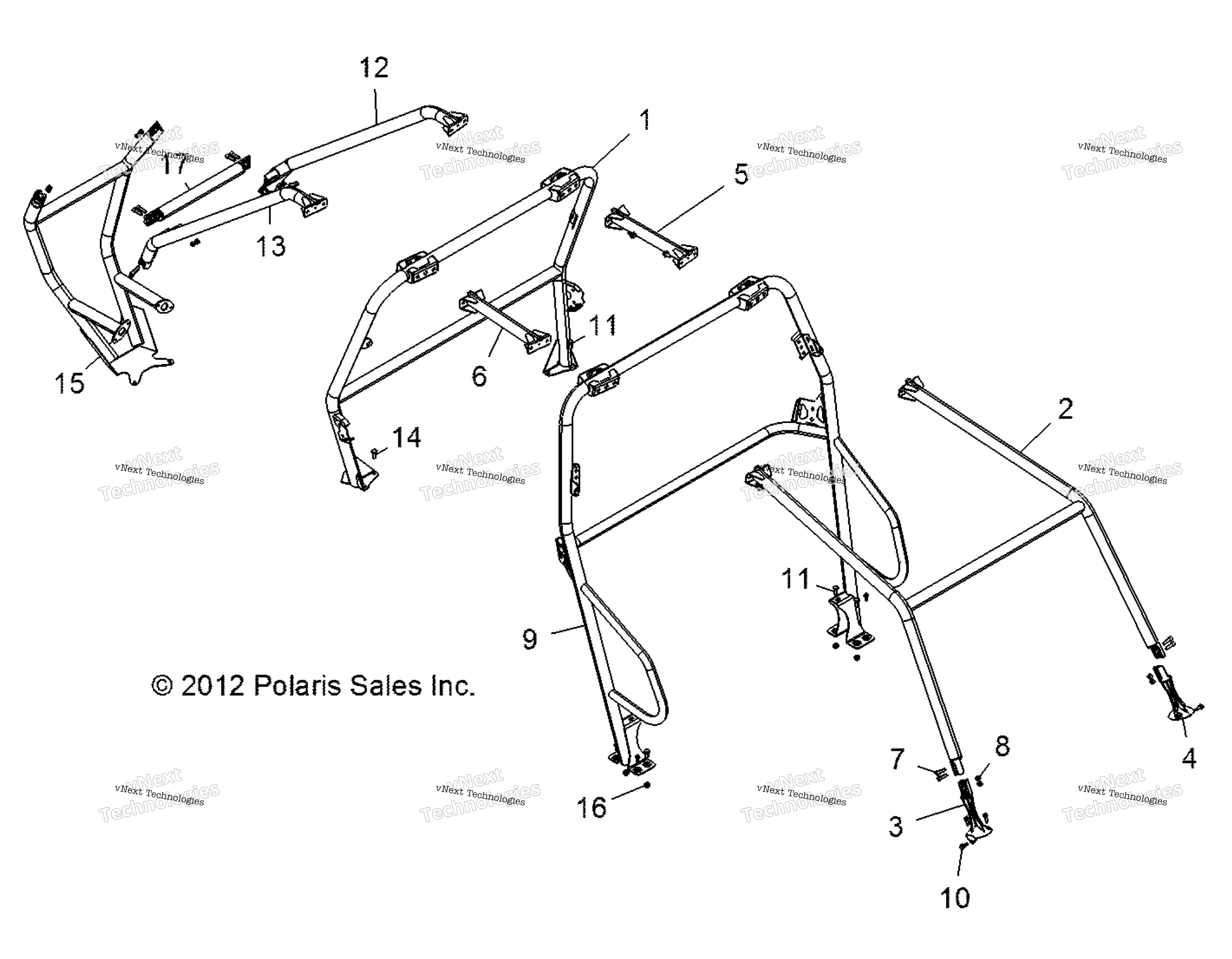

Схема шасси, рамы кабины & Side Bars для RZR 4 XP JAGGED X (R13XT9EAL)
Схема
Детали
Номер
Наименование детали
Цена
1
WELD-CAB FRAME,REAR,V.BLUE art. 1019682-619
По запросу
2
CAB FRAME WELD, FRONT, VELOCITY art. 1019678-619
По запросу
3
CAB FRAME BASE, FRONT, RIGHT, V art. 5632414-619
По запросу
4
BASE CAB FRAME, FRONT, LEFT, VO art. 5632415-619
По запросу
5
WELD-CAB TOP,LH,V.BLU art. 1019680-619
По запросу
6
WELD-CAB TOP,RH,V.BLUE art. 1019681-619
По запросу
7
HEX SOCKET SCREW, 3/8, 16 X 1 1 art. 7517935
По запросу
8
NYLOK NUT art. 7542451
По запросу
9
WELD-CAB FRAME,MID,V.BLUE art. 1019679-619
По запросу
10
HEX FLANGE BOLT, 8 MM X 1.25 MM art. 7518702
По запросу
11
SCR-M10X1.5X25,HEX,DIN933,8.8 art. 7519308
По запросу
12
WELD-CAB FRAME,LH,EXT,V. BLUE art. 1019683-619
По запросу
13
WELD-CAB FRAME,RH,EXT,V.BLUE art. 1019684-619
По запросу
14
HEX FLANGE BOLT, 8 MM X 1.25 MM art. 7518555
По запросу
15
WELD-CAB FRAME,EXT,V.BLUE art. 1019685-619
По запросу
16
NUT-NY INS,M10X1.5,HEX,ZINC,YW art. 7547385
По запросу
17
WELD-CAB FRAME,CROSS,EXT,V.BLU art. 1019687-619
По запросу
18
WASHER-M8 FW STL 2Y DIN 9021B LOCATION UNKNOWN art. 7556459
По запросу
19
BOLT-M6X1.0X25,TORX,PNHD,BLK LOCATION UNKNOWN art. 7518535
По запросу
20
Гайка Polaris art. 7547332
от 3 980 ₽
21
WASHER LOCATION UNKNOWN art. 7556064
По запросу
22
HEX FLANGE BOLT, 10 MM X 1.5 MM LOCATION UNKNOWN art. 7518460
По запросу
23
BOLT, M6 X 1.0 X 20 LOCATION UNKNOWN art. 7518529
По запросу
24
Гайка Polaris art. 7547317
от 221 ₽
