модель 2014 года
- Модель Ranger 400
- Код модели RANGER 4X4 400 (R14RH45AA)

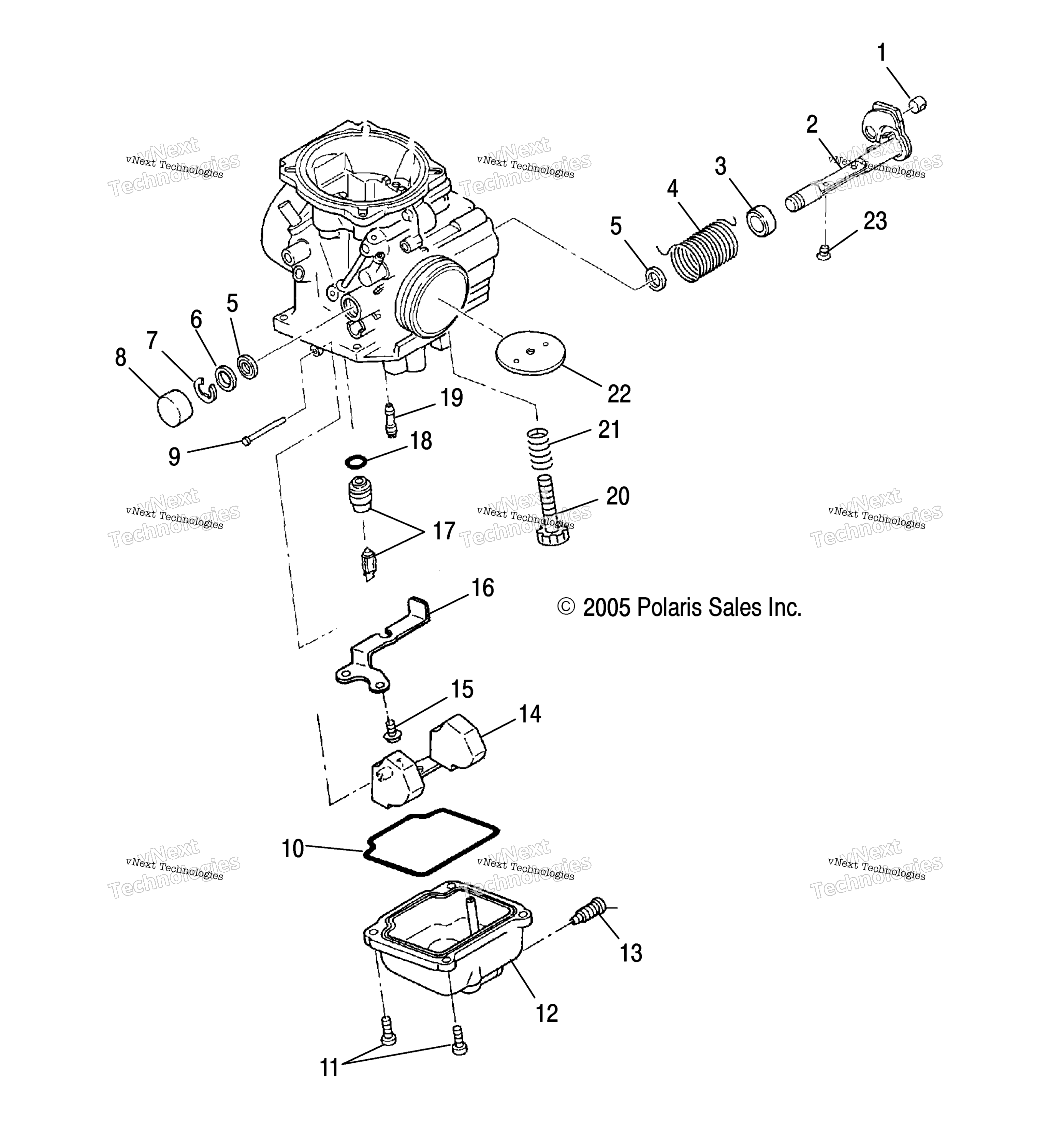

Схема engine, Carburetor, нижний для RANGER 4X4 400 (R14RH45AA)
Схема
Детали
Номер
Наименование детали
Цена
1
GUIDE CABLE art. 3130543
По запросу
2
THROTTLE SHAFT ASSEMBLY art. 3131602
По запросу
3
RING art. 3130932
По запросу
4
SPRING art. 3130589
По запросу
5
SEAL art. 3130515
По запросу
6
PACKING art. -------
По запросу
7
E-RING art. 3130518
По запросу
8
CAP art. 3130519
По запросу
9
FLOAT PIN art. 3130361
По запросу
10
O-RING art. 3130532
По запросу
11
SCREW art. 3130520
По запросу
12
FLOATBODY ASSEMBLY art. 3130590
По запросу
13
SCREW art. 3130521
По запросу
14
FLOAT ASSEMBLY art. 3130529
По запросу
15
SCREW art. 3130591
По запросу
16
PLATE SPACER BRACKET, UPPER, MA art. 3130594
По запросу
17
Клапан игольчатый карбюратора Polaris art. 3131360
от 6 584 ₽
18
O-RING art. 3130533
По запросу
19
JET,PILOT,#42.5 art. 3130526
По запросу
20
ADJUSTER SCREW art. 3131423
По запросу
21
SPRING art. 3130836
По запросу
22
VALVE-THROTTLE (95) art. 3131601
По запросу
23
SCREW art. 3130501
По запросу
