модель 2014 года
- Модель Ranger 570
- Код модели RANGER 570 EFI (R14RH57AA/AC/AR/6EAZ)

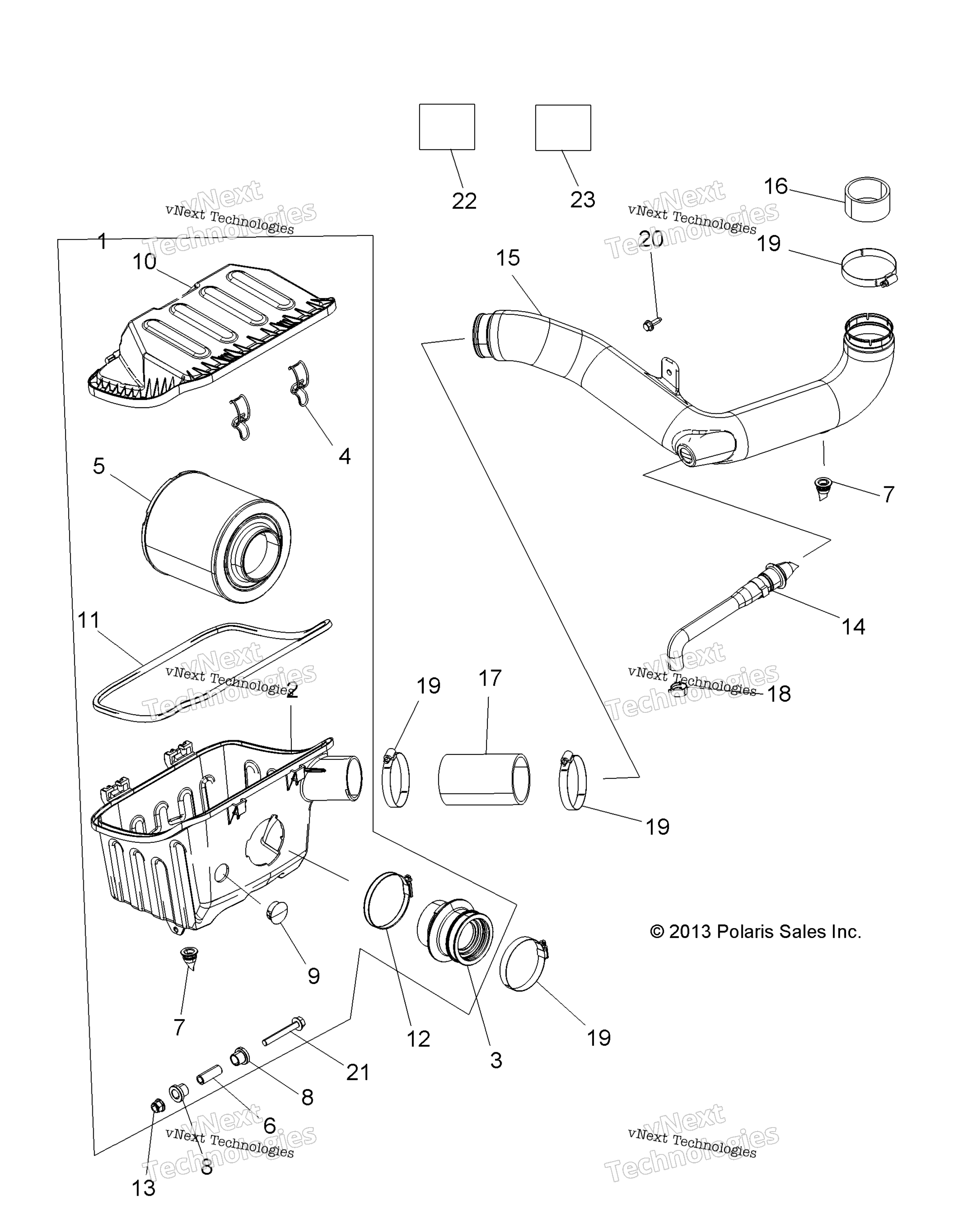

Схема двигателя, системы впуска для RANGER 570 EFI (R14RH57AA/AC/AR/6EAZ)
Схема
Детали
Номер
Наименование детали
Цена
1
AIRBOX ASSEMBLY [INCL. 1-12] art. 1204922
По запросу
2
AIR INTAKE BOX art. 5450174
По запросу
3
ENGINE BOOT, INTAKE art. 5450310
По запросу
4
AIRBOX CLIP art. 7081707
По запросу
5
Фильтр воздушный Polaris art. 7082037
По запросу
6
COMPRESSION SHAFT LIMITER, 34.4 art. 5138987
По запросу
7
DRAIN PLUG art. 5414472
По запросу
8
BUSHING-MOUNT art. 5414719
По запросу
9
PLUG-1 INCH art. 5414780
По запросу
10
AIRBOX COVER art. 5450175
По запросу
11
AIR BOX COVER SEAL art. 5814106
По запросу
12
Хомут впускного патрубка Polaris art. 7080707
По запросу
13
Гайка Polaris art. 7547332
от 3 980 ₽
14
HOSE ASSEMBLY, BREATHER art. 2521911
По запросу
15
AIRBOX INTAKE DUCT art. 5414503
По запросу
16
SEAL,ENGINE,INLET [BUILT 12/10/13 AND AFTER] art. 5415033
По запросу
16
HOSE-SEAL,ENGINE,INLET [BUILT 12/9/13 AND BEFORE] art. 5414747
По запросу
17
ENGINE HOSE, INLET art. 5414748
По запросу
18
SPRING HOSE CLAMP, .81 art. 7081026
По запросу
19
CLAMP HOSE art. 7081623
По запросу
20
BOLT, M6 X 1.0 X 20 art. 7518529
По запросу
21
HEX FLANGE SCREW, 8 MM X 1.25 M art. 7519298
По запросу
22
DECAL-PROTECTOR,WHITE art. 7180133
По запросу
23
DECAL-CAUTION INFO,AIRBOX art. 7180123
По запросу
