модель 2014 года
- Модель Ranger 800 Mid-size
- Код модели RANGER 800 EFI MIDSIZE (R14RH76AA/76AC/7EAZ)

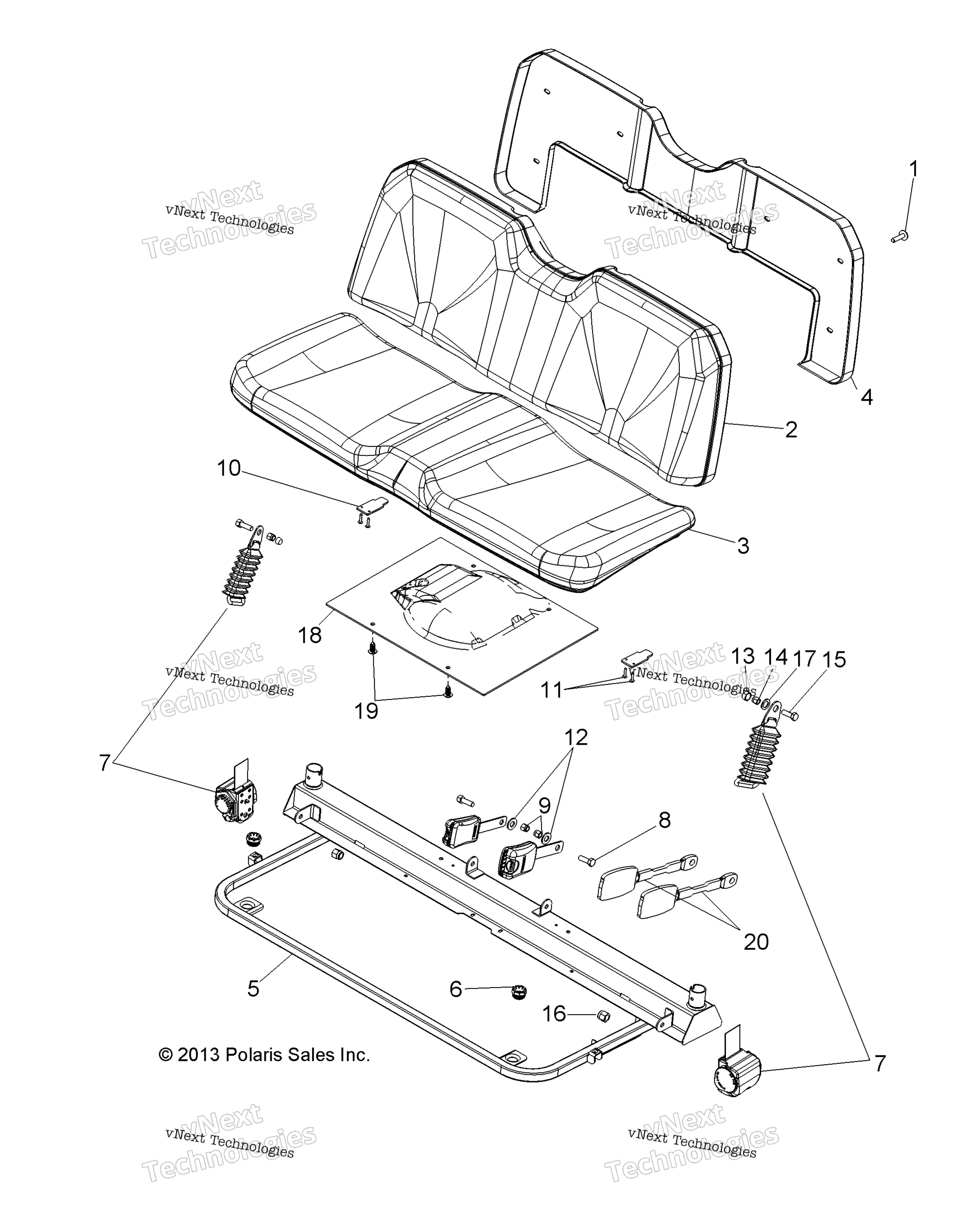

Схема кузова, сиденья для RANGER 800 EFI MIDSIZE (R14RH76AA/76AC/7EAZ)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW, #14 X 1, HI/LO art. 7518158
По запросу
2
SEAT CBACK, GLOSS BLACK [AA][AC] art. 2684887-070
По запросу
2
ASM-SEAT,RNGR,BACK,BLK/D.STEEL [7EAZ] art. 2685398
По запросу
3
SEAT REPAIR PIN KIT [REPLACES 1 SEAT PIN] art. 2204383
По запросу
3
SEAT BOTTOMW ASSEMBLY, [INCL. 4,10,11][7EAZ] art. 2685622
По запросу
3
SEAT ASSEMBLY, BOTTOM, GLOSS BL [INCL. 4,10,11][AA][AC] art. 2684886-070
По запросу
4
SEAT COVER, BACK, GLOSS BLACK art. 5437909-070
По запросу
5
CAB AND SEAT BASE WELD, MATTE B art. 1017799-458
По запросу
6
Втулка резиновая Polaris art. 5412507
По запросу
7
3 POINT SEAT BELT ASSEMBLY [INCL. 13-16][BUILT 10/01/13 AND AFTER] art. 2635049
По запросу
7
3 POINT SEAT BELT ASSEMBLY [INCL. 13-16][BUILT 9/30/13 AND BEFORE] art. 2634887
По запросу
8
HEX FLANGE SCREW 12 MM X 1.75 M [BUILT 10/01/13 AND AFTER] art. 7519072
По запросу
8
BOLT [BUILT 9/30/13 AND BEFORE] art. 7512520
По запросу
9
HEX FLANGE NUT, 12 MM X 1.75 MM [BUILT 10/01/13 AND AFTER] art. 7547441
По запросу
9
NYLOK NUT, 7-16-20 [BUILT 9/30/13 AND BEFORE] art. 7547066
По запросу
10
MOUNT TAB, SEAT art. 5437903
По запросу
11
RIVET art. 7621479
По запросу
12
WASHER-FLAT,.531X1.063X.094-Y [BUILT 9/30/13 AND BEFORE] art. 7556333
По запросу
13
CAP, BOLT art. -------
По запросу
14
NUT art. -------
По запросу
15
BOLT art. -------
По запросу
16
NUT art. -------
По запросу
17
SEATBELT WASHER, RUBBER art. 5813829
По запросу
18
SHIELD-SEAT BASE art. 5813902
По запросу
19
CLIP-PINE TREE,.375 DIA,BASIC art. 5435864
По запросу
20
SEATBELT BUCKLE CABLE [BUILT 10/01/13 AND AFTER] art. 2635104
По запросу
