модель 2014 года
- Модель RZR XP 4 1000
- Код модели RZR XP 4 1000/PS (Z146T1EAM/EAW)

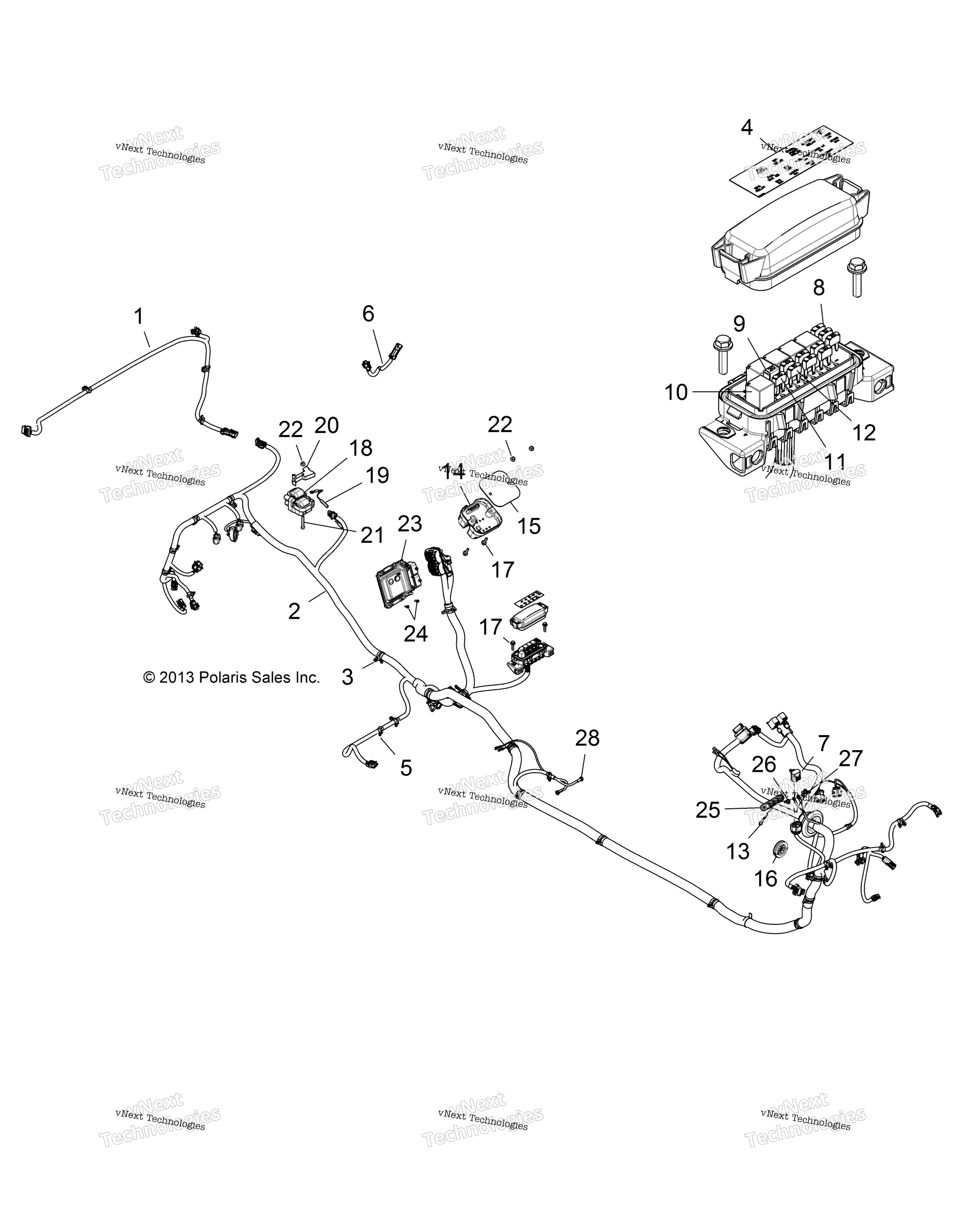

Схема электрооборудования, жгута проводов для RZR XP 4 1000/PS (Z146T1EAM/EAW)
Схема
Детали
Номер
Наименование детали
Цена
1
BOX HARNESS, RZR XP art. 2412623
По запросу
2
CHASSIS HARNESS, RZR 4 [INCL. 3-5,7-13] art. 2413751
По запросу
3
STRAP-PANDUIT,DBL LOOP,260MM art. 7081916
По запросу
4
LABEL-FUSE BOX art. 7179353
По запросу
5
ROUTING CLIP art. 7081496
По запросу
6
THERMISTER LEAD WIRE art. 4014319
По запросу
7
DIAGNOSTIC COVER WITH CLIP art. 4012170
По запросу
8
FUSE, 5 AMP art. 4011652
По запросу
9
Предохранитель 20А Polaris art. 4011372
По запросу
10
Реле 20 AMP ( 4-х контактное) Polaris art. 4016819
от 5 775 ₽
11
FUSE, 20 AMP art. 4012811
По запросу
12
FUSE, 10 AMP art. 2434016
По запросу
13
LED-PANEL MNT,12V,BLUE art. 2413217
По запросу
14
Гайка Polaris art. 7547332
от 3 980 ₽
14
SCR-HXFL-M6X1.0X30,RIE,DGPNT art. 7519202
По запросу
14
Реле-регулятор напряжения Polaris art. 2206367
По запросу
14
Реле регулятор Polaris art. 4016868
По запросу
14
REGULATOR ADAPTER HARNESS art. 2413573
По запросу
15
REGULATOR HEAT SINK PLATE art. 5254970
По запросу
16
CAB ELECTRICAL GROMMET art. 5414440
По запросу
17
Болт 6 MM X 20 MM Polaris art. 7518576
от 168 ₽
18
Катушка зажигания art. 2876049
от 9 020 ₽
19
COIL GROUND JUMPER art. 4014422
По запросу
20
COIL MOUNT SPACER art. 5436577
По запросу
21
SCR-M6X1.0X40,HX/SOC/CP-B art. 7518780
По запросу
22
Гайка Polaris art. 7547332
от 3 980 ₽
23
NO START ELECTRIC CONTROL MODUL art. 4014125
По запросу
24
SCR-#10X1/2-HI/LO-PN-T25,TRX-M art. 7519091
По запросу
25
TERMINAL BLOCK, 3 POST art. 4011892
По запросу
26
Болт кожуха Polaris art. 7518196
от 116 ₽
27
NUTS-10-32 KEPS art. 7547341
По запросу
28
GROMMET-ELEC,LED art. 5414942
По запросу
