модель 2015 года
- Модель Ranger 570 Full-size
- Код модели RANGER 570 FULL SIZE (R15RTA57AA/BA/AR/AC/EAU)

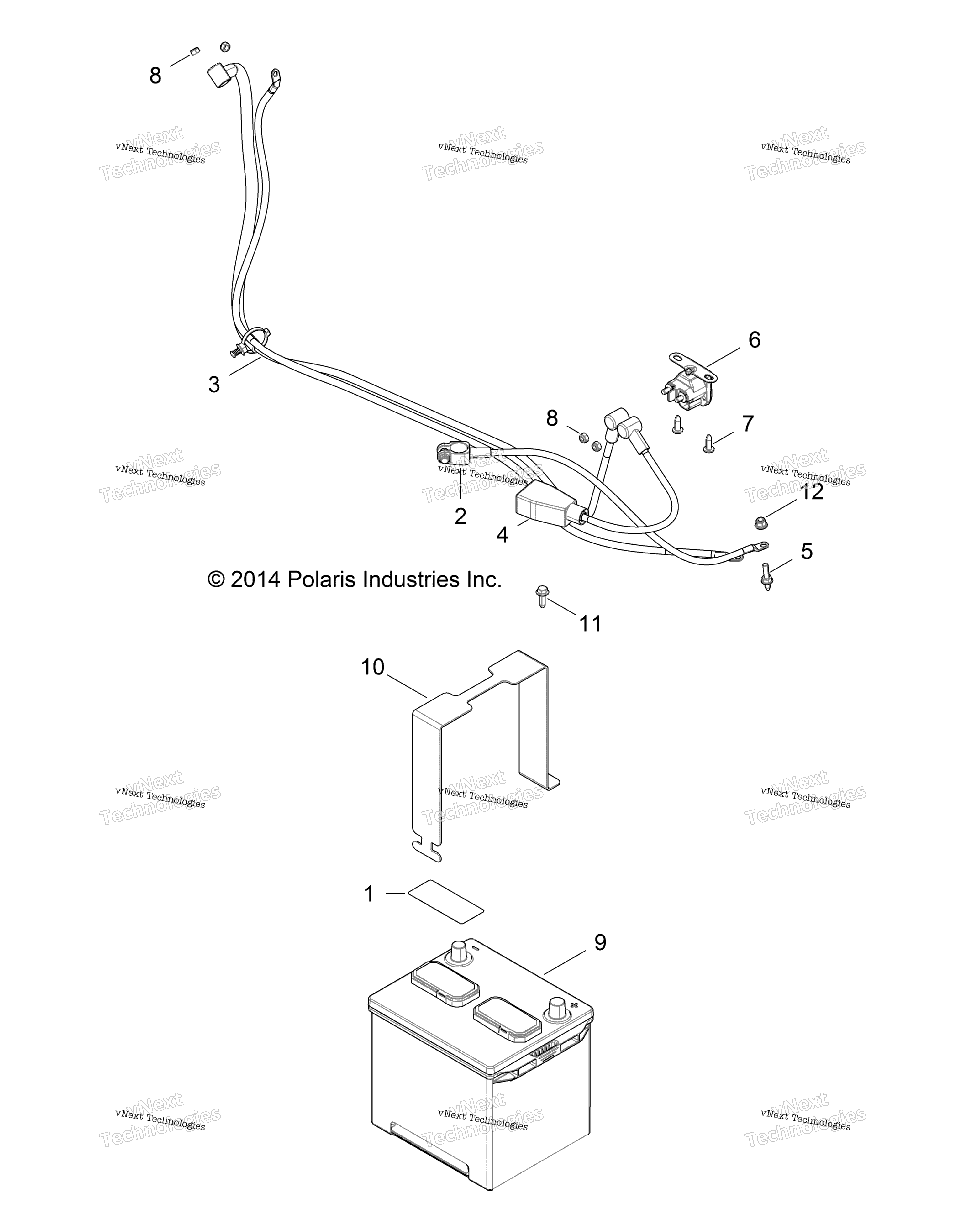

Схема электрооборудования, аккумулятора для RANGER 570 FULL SIZE (R15RTA57AA/BA/AR/AC/EAU)
Схема
Детали
Номер
Наименование детали
Цена
1
DECAL-BATTERY,DIESEL,POLARIS art. 7177052
По запросу
2
CABLE-BAT TO GND art. 4014947
По запросу
3
START TO SOLENOID CABLE art. 4014948
По запросу
4
BATTERY TO SOLENOID CABLE art. 4014949
По запросу
5
STUD-M6X1.0X19-M6 TAPTITE art. 7519333
По запросу
6
SEALED STARTER SOLENOID art. 4014655
По запросу
7
TORX SCREW, #14 X 3/4 art. 7519045
По запросу
8
NYLOK NUT art. 7546703
По запросу
9
Аккумулятор Polaris art. 4014132-P
По запросу
9
BATTERY-HD,AGM,SEALED [HD OPTION] art. 4081481
По запросу
10
BRKT-BATTERY STRAP GALV art. 5257827
По запросу
11
BOLT, M6 X 1.0 X 20 art. 7518529
По запросу
12
NYLOCK FLANGE NUT, 6 MM art. 7547274
По запросу
