модель 2015 года
- Модель Ranger 570
- Код модели RANGER 570 (R15RMA57FA)

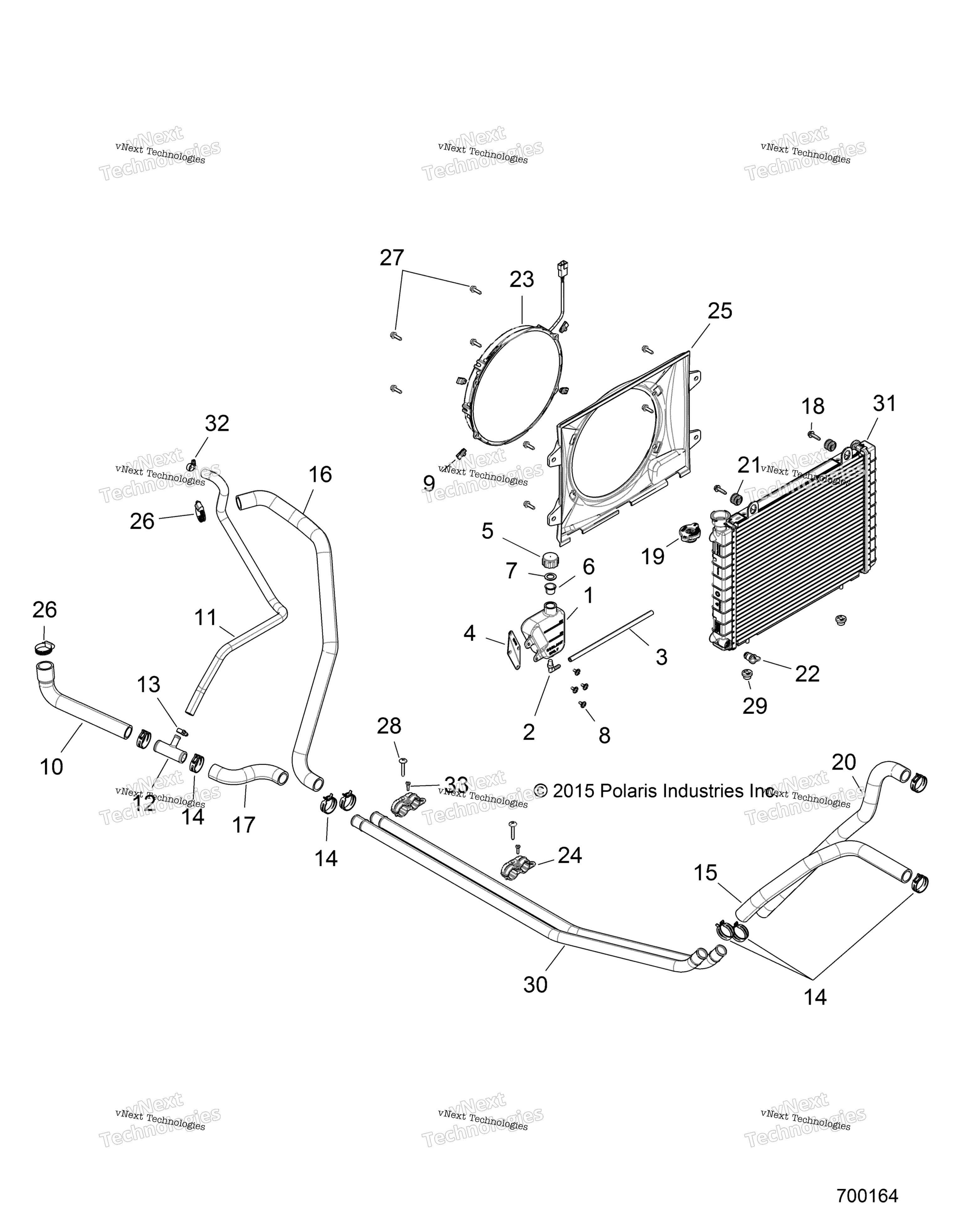

Схема двигателя, системы охлаждения для RANGER 570 (R15RMA57FA)
Схема
Детали
Номер
Наименование детали
Цена
1
Расширительный бачок Polaris art. 5436936
По запросу
2
Штуцер расширительного бачка Polaris art. 7052065
от 1 029 ₽
3
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
4
BRKT-SURGE TANK art. 5254763
По запросу
5
OVERFLOW CAP art. 5430743
По запросу
6
CAP,PLUG9X(GRN),FLEX TEMP(10) art. 5433774
По запросу
7
Прокладка крышки расширительного бачка art. 5810279
от 326 ₽
8
SCREW art. 7512084
По запросу
9
U CLIP, 6.0 MM X 1.0 MM art. 7547366
По запросу
10
HOSE-BYPASS,1IN FORMED art. 5414162
По запросу
11
BYPASS HOSE, 1/2 IN FORMED art. 5414590
По запросу
12
TEE CONNECTOR, 1 X 1 X 0.5 art. 7052530
По запросу
13
HOSE CLAMP art. 7080474
По запросу
14
SPRING BAND CLAMPS, 32/12 art. 7080843
По запросу
15
RADIATOR HOSE, LOWER art. 5414977
По запросу
16
ENGINE OUTLET HOSE, REAR art. 5415053
По запросу
17
ENGINE HOSE, LOWER, SHORT art. 5415054
По запросу
18
SCR-TFHFL-M6X1.0X25,ZOD art. 7519342
По запросу
19
PRESSURE CAP art. 1240899
По запросу
20
RADIATOR HOSE, UPPER art. 5415269
По запросу
21
ASM-GROMMET & INSERT art. 5415268
По запросу
22
VALVE-PLASTIC RAD/COOLER DRAIN art. 7052617
По запросу
23
FAN ASSEMBLY art. 2410865
По запросу
24
COOLANT TUBE BRACKET art. 5451221
По запросу
25
FAN SHROUD art. 5436852
По запросу
26
HOSE CLAMP, 25-40 MM art. 7081192
По запросу
27
SCREW art. 7516822
По запросу
28
SCR-M6X1X40,TR/TX-M art. 7519001
По запросу
29
GROMMET-FLANGED art. 7052616
По запросу
30
COOLANT TUBE, 1 IN art. 5139239
По запросу
31
CORE RADIATOR ASSEMBLY art. 1240772
По запросу
32
HOSE CLAMP art. 7080474
По запросу
33
SCREW art. 7512026
По запросу
