модель 2015 года
- Модель Ranger Crew 570
- Код модели RANGER 570 EFI CREW (R15RNA57AA/AC/AR/E57AS)

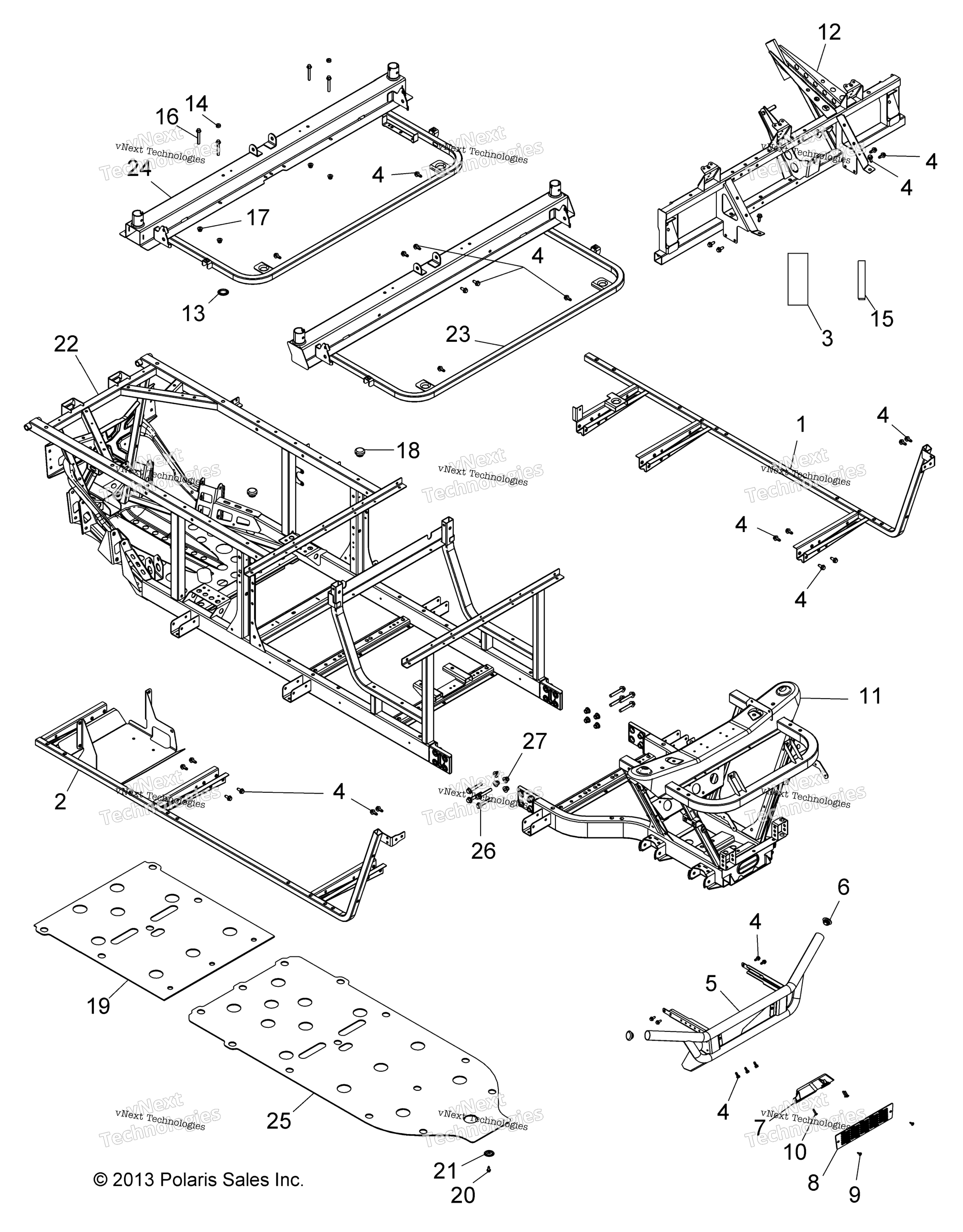

Схема chassis, рама & передний Bumper для RANGER 570 EFI CREW (R15RNA57AA/AC/AR/E57AS)
Схема
Детали
Номер
Наименование детали
Цена
1
FLOOR SUPPORT WELD, LEFT, BLACK art. 1020149-329
По запросу
2
FLOOR SUPPORT WELD, RIGHT, BLAC art. 1020150-329
По запросу
3
SEAL FOAM art. 5810947
По запросу
4
HEX FLANGE BOLT, 8 MM X 1.25 MM art. 7518555
По запросу
5
BUMPER, MATTE BLACK art. 1020136-458
По запросу
6
BUMPER CAP art. 5434191
По запросу
7
BUMPER GUARD BRACKET, GLOSS BLA art. 5438181-070
По запросу
8
BUMPER SCREEN, UPPER, GLOSS BLA art. 5438240-070
По запросу
9
SCR-1/4-20X3/4-TR/TX/TAP-M art. 7517916
По запросу
10
SCREW, #14 X 1, HI/LO art. 7518158
По запросу
11
MAIN FRAME WELD, FRONT, MATTE B art. 1020156-458
По запросу
12
CAB SUPPORT WELD, FRONT, BLACK art. 1020151-329
По запросу
13
PLUG-1 3/16 DIA art. 5413398
По запросу
14
CAP-SCREW art. 5414017
По запросу
15
EDGE TRIM, 6 FT, BLACK art. 5521131
По запросу
16
SCREW art. 7517281
По запросу
17
Гайка Polaris art. 7547332
от 4 494 ₽
18
BUMPER-RUBBER,.62 STEALTH art. 5411435
По запросу
19
SKID PLATE, REAR art. 5450137
По запросу
20
SCREW art. 7517386
По запросу
21
SKID PLATE WASHER art. 7556065
По запросу
22
WELD-MAIN FRAME,REAR,M.BLK art. 1020157-458
По запросу
23
WELD-SEAT BASE,CAB SUPT,M.BLK art. 1020161-458
По запросу
24
WELD-SEAT BASE,CAB SUPT,M BLK art. 1020154-458
По запросу
25
SKID PLATE art. 5813381
По запросу
26
M10 X 1.25 X 60 SCREW art. 7518563
По запросу
27
Гайка Polaris art. 7547333
от 261 ₽
