модель 2015 года
- Модель Ranger Crew XP 900
- Код модели RANGER CREW 900 ALL OPTIONS (R15RUA87/E87/YAA/ZAC)

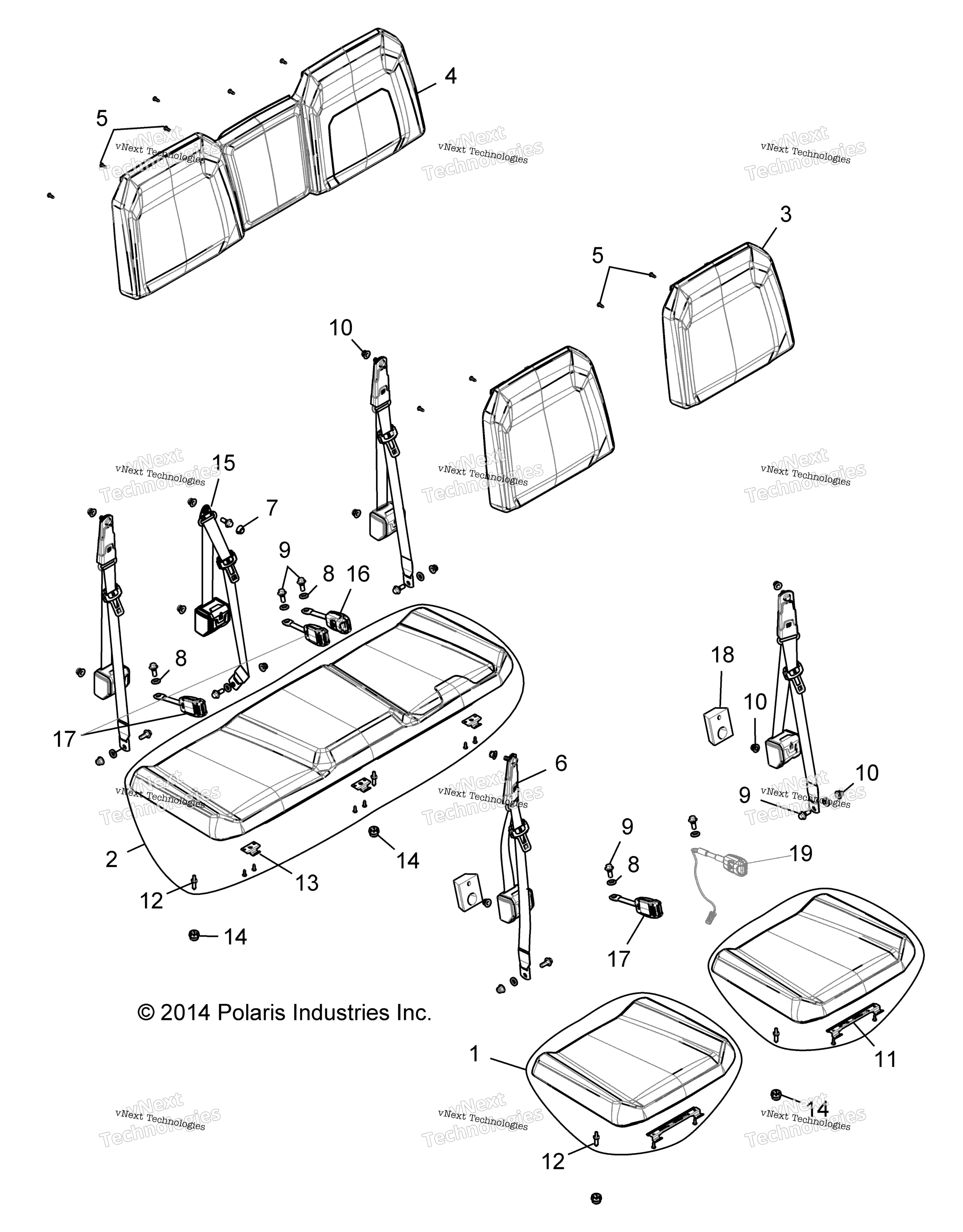

Схема body, Seat, задний Bench All Options (49Rgrseat15crew) для RANGER CREW 900 ALL OPTIONS (R15RUA87/E87/YAA/ZAC)
Схема
Детали
Номер
Наименование детали
Цена
1
SEAT BOTTOM ASSEMBLY, GLOSS BLA [AA][AC][AR][BR][BA][BC][Incl. QTY 4 OF 5, QTY 2 OF 12,11] art. 2684966-070
По запросу
2
SEAT BOTTOM BASE 3 PASS, GLOSS [AA][AC][AR][BR][BA][BC][Incl QTY 6 OF 5, QTY 2 OF 12,13] art. 2685651-070
По запросу
3
SEAT ASSEMBLY, BACK [AA][AC][AR][BR][BA][BC] art. 2684968-070
По запросу
4
SEAT BACK, GLOSS BLACK [AA][AC][AR][BR][BA][BC] art. 2685653-070
По запросу
5
TORX SCREW, #14 X 3/4 art. 7519045
По запросу
6
ASM-SEAT BELT,3PT art. 2638785
По запросу
7
BOLT HEAD CAP art. 5450708
По запросу
8
SEATBELT WASHER, RUBBER art. 5813829
По запросу
9
HEX FLANGE SCREW 12MM X 1.75MM art. 7519770
По запросу
10
HEX FLANGE NUT, 12 MM X 1.75 MM art. 7547441
По запросу
11
DOUBLE SEAT HINGE BRACKET art. 5259065
По запросу
12
SEAT LATCH PIN art. 5910404
По запросу
13
SEAT HINGE BRACKET art. 5256836
По запросу
14
GROMMET art. 5439179
По запросу
15
ASM-SEAT BELT,3PT,CENTER art. 2638784
По запросу
16
DRIVER SEATBELT BUCKLE, 9.6 art. 2635223
По запросу
17
PASSENGER SEATBELT BUCKLE, art. 2635235
По запросу
18
SEAT BASE PAD, REAR art. 5814036
По запросу
19
SEATBELT BUCKLE SWITCH art. 2637304
По запросу
