модель 2015 года
- Модель Ranger Diesel
- Код модели RANGER 1000 DIESEL (R15RTAD1AA/EA/ED1EA)

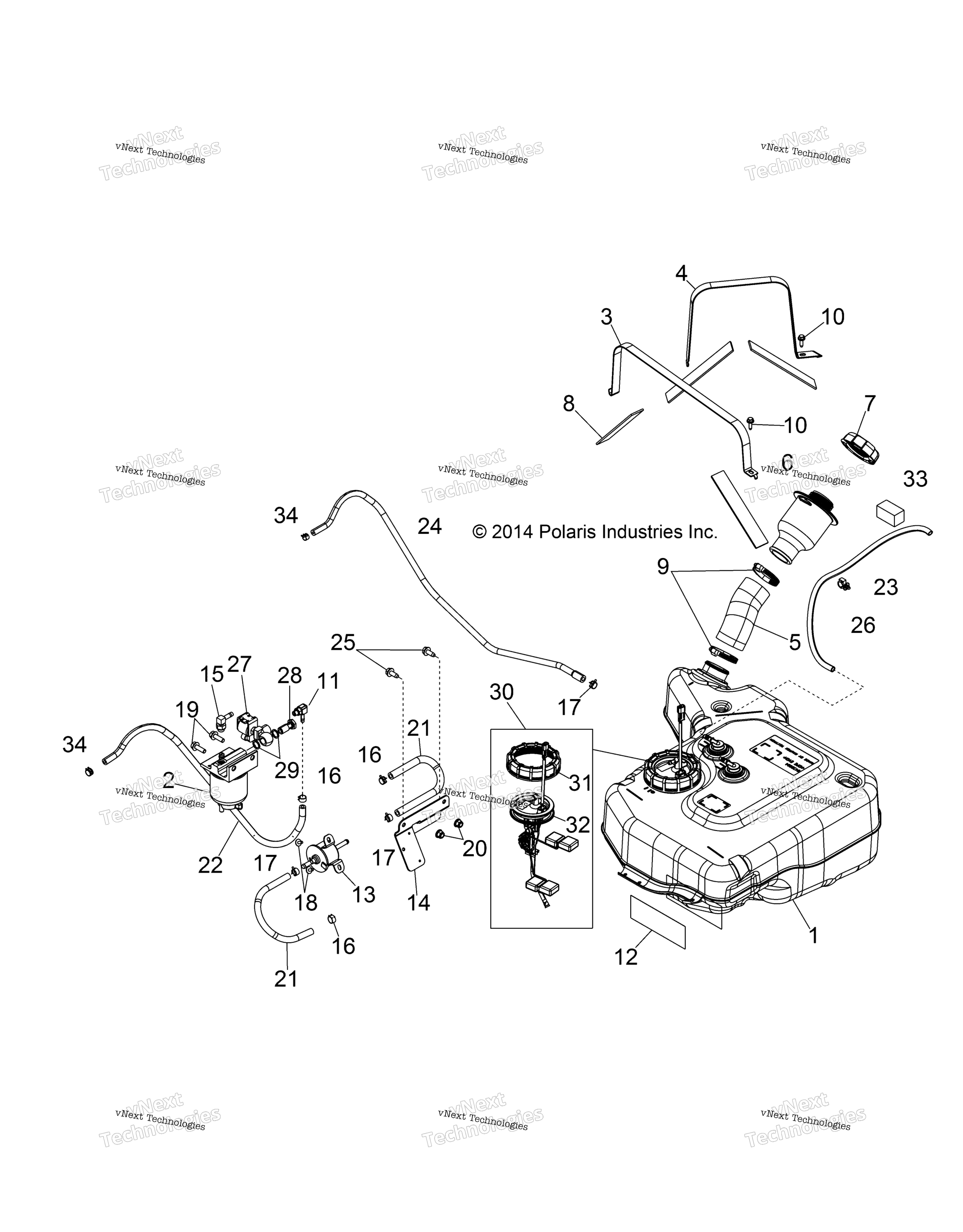

Схема кузова, топливного бака Asm для RANGER 1000 DIESEL (R15RTAD1AA/EA/ED1EA)
Схема
Детали
Номер
Наименование детали
Цена
1
FUEL TANK ASSEMBLY, DIESEL art. 2521181
По запросу
2
FUEL FILTER ASSEMBLY art. 2521460
По запросу
2
DIESEL FUEL FILTER WITH WATER S [INCL. W/2521460] art. 2521087
По запросу
3
BRKT-TANK,STRAP,INSIDE,GALV art. 5258203
По запросу
4
BRKT-TANK,STRAP,OUTSIDE,GALV art. 5258204
По запросу
5
FUEL FILL HOSE art. 5414548
По запросу
6
FUEL INLET ASSEMBLY art. 2521311
По запросу
7
TANK CAP, DIESEL art. 5438877
По запросу
8
BATTERY PAD art. 5810290
По запросу
9
CLAMP BAND, NARROW art. 7080413
По запросу
10
BOLT, M6 X 1.0 X 20 art. 7518529
По запросу
11
FITTING-M10X1.0X6.35-90 art. 7052602
По запросу
12
FOIL-FENDER JOINT,RH art. 5813526
По запросу
13
FUEL PUMP ASSEMBLY art. 2521461
По запросу
14
BRKT-FUEL SYSTEM MOUNT art. 5259003
По запросу
15
FITTING-SAEJ1926-1/2-20X.25-90 art. 7052601
По запросу
16
Хомут пружинный Polaris art. 7080003
от 116 ₽
17
CLAMP-HOSE, 17/32, GREEN art. 7081432
По запросу
18
SCREW art. 7512084
По запросу
19
Болт 6 MM X 20 MM Polaris art. 7518576
от 168 ₽
20
Гайка Polaris art. 7547332
от 3 980 ₽
21
FUEL HOSE, 250 CM art. 8450117-250
По запросу
22
FUEL HOSE, 250 CM art. 8450117-250
По запросу
23
FUEL LINE 1/4 SAE #30R7,274CM art. 8450040-274
По запросу
24
HOSE-FUEL,3/16 ID,5/16 FLARE art. 5415253
По запросу
25
HEX FLANGE BOLT, 8 MM X 1.25 MM art. 7518555
По запросу
26
CLIP,ROUTING,.472 B.D.,HINGED art. 7670116
По запросу
27
FUEL SOLENOID art. 4014784
По запросу
28
BOLT-BANJO M14X1.5 art. 7520008
По запросу
29
WSHR-14.2X19X1.5 COPPER art. 7556839
По запросу
30
FUEL SENDER KIT, DIESEL [INCL. 31,32] art. 2204883
По запросу
31
MASON JAR NUT art. 5437138
По запросу
32
GASKET-PFA,RIBBED art. 5413451
По запросу
33
VENT LINE FILTER art. 5813554
По запросу
34
HOSE CLAMP art. 7080236
По запросу
