модель 2015 года
- Модель RZR XP 1000
- Код модели RZR XP 1000 INTL (Z15VDE99FV)

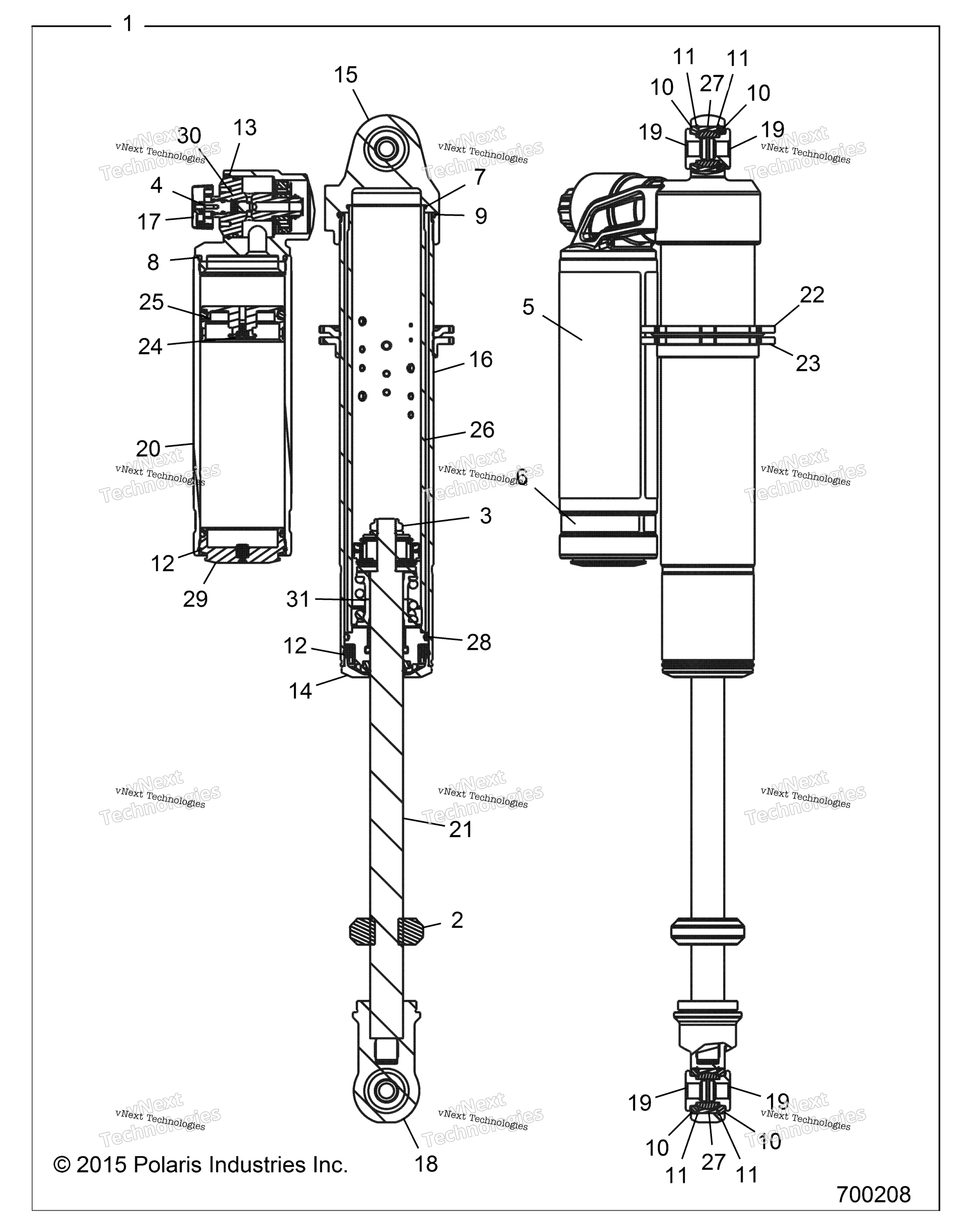

Схема подвески, переднего амортизатора для RZR XP 1000 INTL (Z15VDE99FV)
Схема
Детали
Номер
Наименование детали
Цена
1
SHOCK, FRONT, RIGHT, RZR XP (INCL. ALL)[USE 1501097] art. 7044375
По запросу
1
PLATE-TOP-OUT (050-00-001) (NOT SHOWN) art. 1500838
По запросу
1
PLATE,TOP OUT (050-00-009) (NOT SHOWN) art. 1500943
По запросу
1
PLATE-BACK-UP (050-01-018) (NOT SHOWN) art. 1500841
По запросу
1
SHOCK-FRONT,RZRXP,FOXPBK,LH (INCL. ALL)[USE 1501097] art. 7044374
По запросу
2
BUMPER (008-02-013) art. 1500866
По запросу
3
NUT-LOCK art. 1500472
По запросу
4
SCREW #4 SS PAN 018-01-036 art. 1501011
По запросу
5
DECAL,RES,INT.BYPAS 024-00-328 art. 1501045
По запросу
6
DECAL,BAND,PS 024-00-329 art. 1501046
По запросу
7
O-RING .07CSX1.99ID 029-03-033 art. 1501047
По запросу
8
O-RING, .103 X 2.18 art. 1501048
По запросу
9
O-RING, .103 X 2.42 art. 1501049
По запросу
10
O-RING, .210 X .787 art. 1501050
По запросу
11
INTERNAL SNAP RING art. 1501051
По запросу
12
WIRE, RETAIN. RING 038-01-052 art. 1500960
По запросу
13
RING,RET.,WIRE SS 038-01-058 art. 1501052
По запросу
14
CAP, BEARING, CLR 202-00-036-1 art. 1501053
По запросу
15
CAP, BODY 135 PB 206-72-406-1 art. 1501055
По запросу
16
BODY,2.25X12.1TLG 207-54-121-4 art. 1501056
По запросу
17
KNOB,LOW SPD,BLK 210-35-142-0 art. 1501057
По запросу
18
EYELET,.875 SHAFT 213-01-355 art. 1501058
По запросу
19
REDUCER, .560 TLG 214-52-280-3 art. 1501092
По запросу
20
RESERVOIR 227-42-080-4 art. 1501093
По запросу
21
SHAFT, .875X14.5TLG 229-91-145 art. 1501059
По запросу
22
RING, PRELOAD B/U 234-00-292 art. 1500955
По запросу
23
RING, PRELOAD 234-00-293 art. 1500956
По запросу
24
SCREW ASM,BLK (800-10-008) art. 1501341
По запросу
25
FLOAT PISTON ASSEMBLY art. 1501060
По запросу
26
ASM,BODY,INT BYP. 806-53-001 art. 1501061
По запросу
27
BRNG.,SPHER,1.187OD 001-00-029 art. 1501044
По запросу
28
ASM,BRNG,INT BYP. 812-07-073 art. 1501062
По запросу
29
END CAP ASSEMBLY art. 1501063
По запросу
30
ADJ.,LSC,HIFLOW 815-04-073 art. 1501064
По запросу
31
GUIDE,NEG SPRING 817-04-007 art. 1501065
По запросу
