модель 2016 года
- Модель Ranger Crew 570 Full-size
- Код модели RANGER 570-6, FULL SIZE CREW (R16RDA57A1/B1)

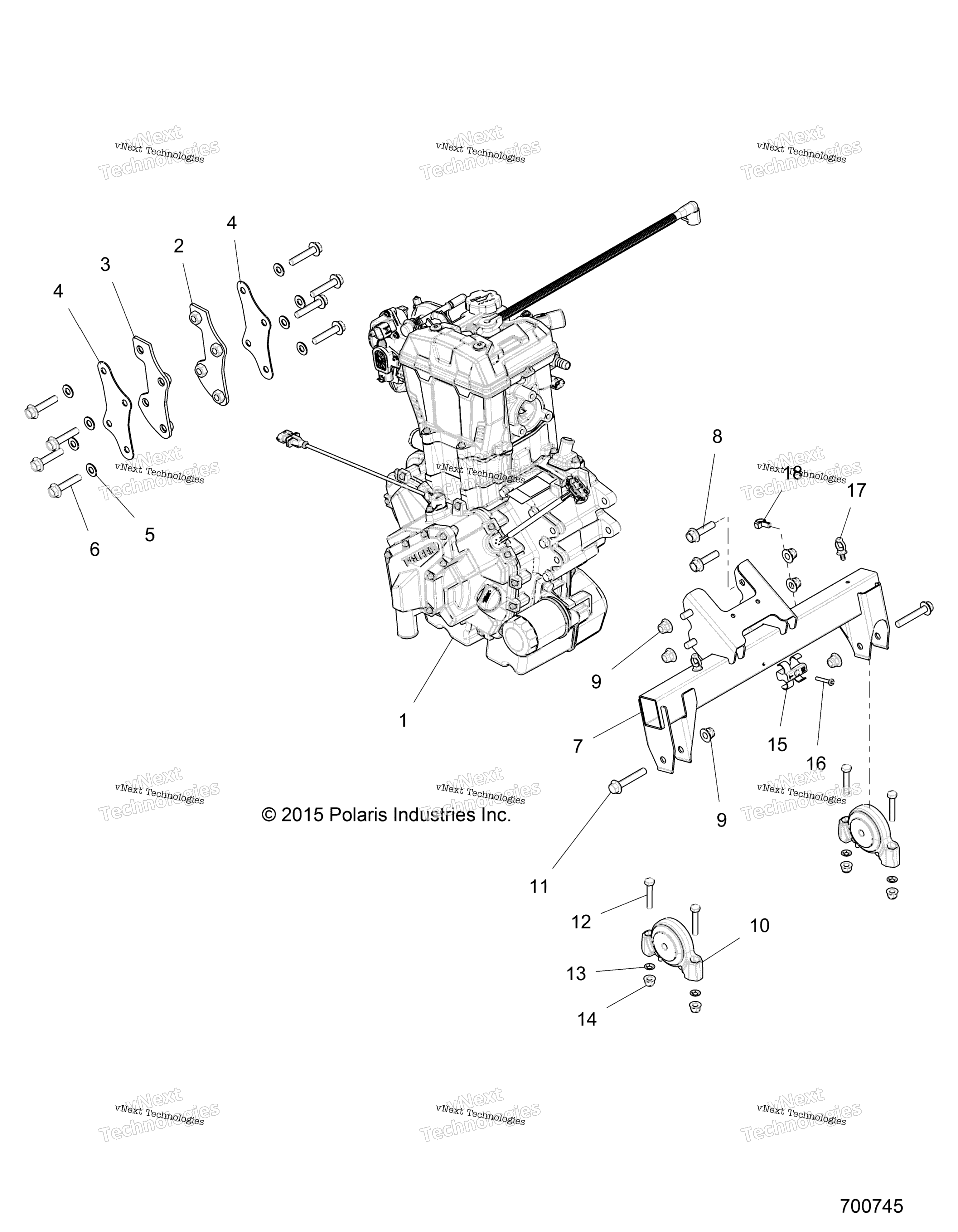

Схема engine, трансмиссия крепление & Long Block для RANGER 570-6, FULL SIZE CREW (R16RDA57A1/B1)
Схема
Детали
Номер
Наименование детали
Цена
1
LONG BLOCK KIT, 570 [NOTE: THE LONG BLOCK ASSEMBLY CONTAINS A CRANKCASE, BALANCE SHAFT, CYLINDER HEAD, PISTON AND CRANKSHAFT ASSEMBLIES. ALSO INCL. THE SEALS, SPARK PLUG, VALVE COVER AND OIL PUMP. PRIOR AUTHORIZATION REQUIRED.] art. 2205747
По запросу
2
TRANS WELD, INNER, LEFT art. 1018420
По запросу
3
TRANSMISSION WELD, INNER, RIGHT art. 1018421
По запросу
4
BRKT-COUPLER,TRANS,OUTER art. 5255321
По запросу
5
Шайба Polaris art. 7556153
от 473 ₽
Аналог
4 500 ₽
Требуется 8 шт.
Подписаться
6
SCR-M10X1.5X50 8.8 HX/FL ZOD art. 7518971
По запросу
7
ENGINE MOUNT WELD, BLACK art. 1018903-329
По запросу
8
HEX FLANGE SCREW 10 MM X 1.25 M art. 7519332
По запросу
9
Гайка Polaris art. 7547333
от 261 ₽
10
Опора двигателя Polaris art. 1332955
от 8 558 ₽
11
M10 X 1.25 X 60 SCREW art. 7518563
По запросу
12
HEX HEAD SCREW, 8 MM X 1.25 MM art. 7519097
По запросу
13
PALNUT art. 7547030
По запросу
14
Гайка Polaris art. 7547332
от 4 494 ₽
15
T-CLIP,T15 art. 7081689
По запросу
16
SCREW art. 7512025
По запросу
17
ROUTING CLIP art. 7081496
По запросу
18
CLIP art. 7670102
По запросу
