модель 2016 года
- Модель Ranger Crew 570
- Код модели RANGER 570 EFI CREW (R16RNA57A1/A9/A4/EAH)

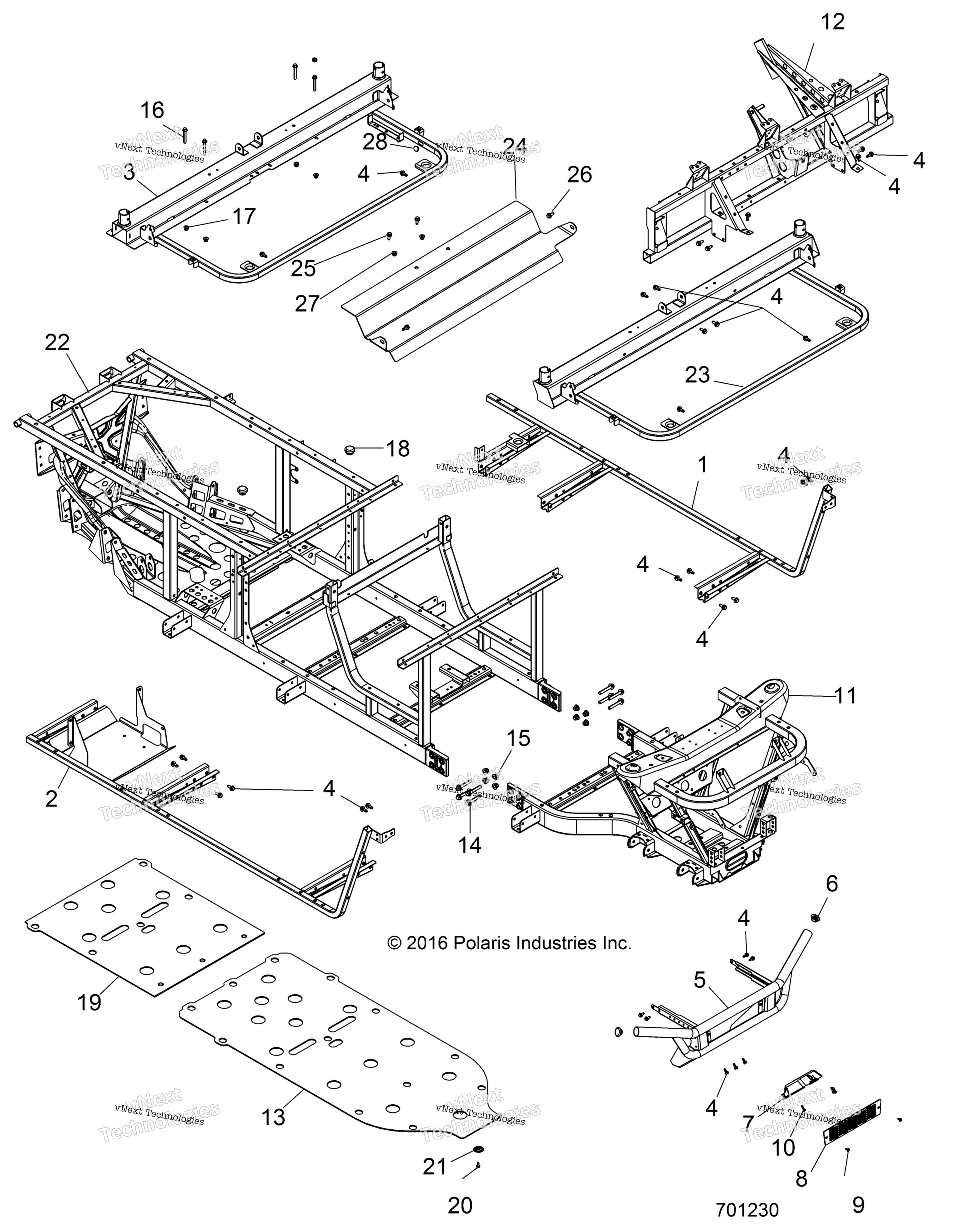

Схема chassis, рама & передний Bumper R16rna57a1 / A9 / A4 / E57ah для RANGER 570 EFI CREW (R16RNA57A1/A9/A4/EAH)
Схема
Детали
Номер
Наименование детали
Цена
1
FLOOR SUPPORT WELD, LEFT, BLACK art. 1020149-329
По запросу
2
FLOOR SUPPORT WELD, RIGHT, BLAC art. 1020150-329
По запросу
3
WELD-SEAT BASE,CAB SUPT,M BLK art. 1020154-458
По запросу
4
HEX FLANGE BOLT, 8 MM X 1.25 MM art. 7518555
По запросу
5
BUMPER, MATTE BLACK art. 1020136-458
По запросу
6
BUMPER CAP art. 5434191
По запросу
7
BUMPER GUARD BRACKET, GLOSS BLA art. 5438181-070
По запросу
8
BUMPER SCREEN, UPPER, GLOSS BLA art. 5438240-070
По запросу
9
BOLT art. 7519650
По запросу
10
SCREW, #14 X 1, HI/LO art. 7518158
По запросу
11
MAIN FRAME WELD, FRONT, MATTE B art. 1021395-458
По запросу
12
CAB SUPPORT WELD, FRONT, BLACK art. 1020151-329
По запросу
13
SKID PLATE art. 5813381
По запросу
14
M10 X 1.25 X 60 SCREW art. 7518563
По запросу
15
Гайка Polaris art. 7547333
от 261 ₽
16
SCREW art. 7517281
По запросу
17
Гайка Polaris art. 7547332
от 4 494 ₽
18
BUMPER-RUBBER,.62 STEALTH art. 5411435
По запросу
19
SKID PLATE, REAR art. 5450137
По запросу
20
SCREW art. 7517386
По запросу
21
SKID PLATE WASHER art. 7556065
По запросу
22
K-MAIN FRAME,REAR,BLK art. 2208503
По запросу
23
WELD-SEAT BASE,CAB SUPT,M.BLK art. 1020161-458
По запросу
24
PANEL-HEAT-SHIELD [FROM 5/2/16] art. 5510898
По запросу
25
HEX HEAD FLANGE SCREW, 6 MM X 1 [FROM 5/2/16] art. 7518591
По запросу
26
Винт M6X1.0X15 ZPB TAP Polaris art. 7519092
По запросу
27
Гайка 6 MM X 1.0 MM Polaris art. 7547453
По запросу
28
PLUG-GROMMET [FROM 5/2/16] art. -------
По запросу
