модель 2016 года
- Модель Ranger Diesel
- Код модели RANGER 1000 DIESEL (R16RTAD1A1/ED1E1)

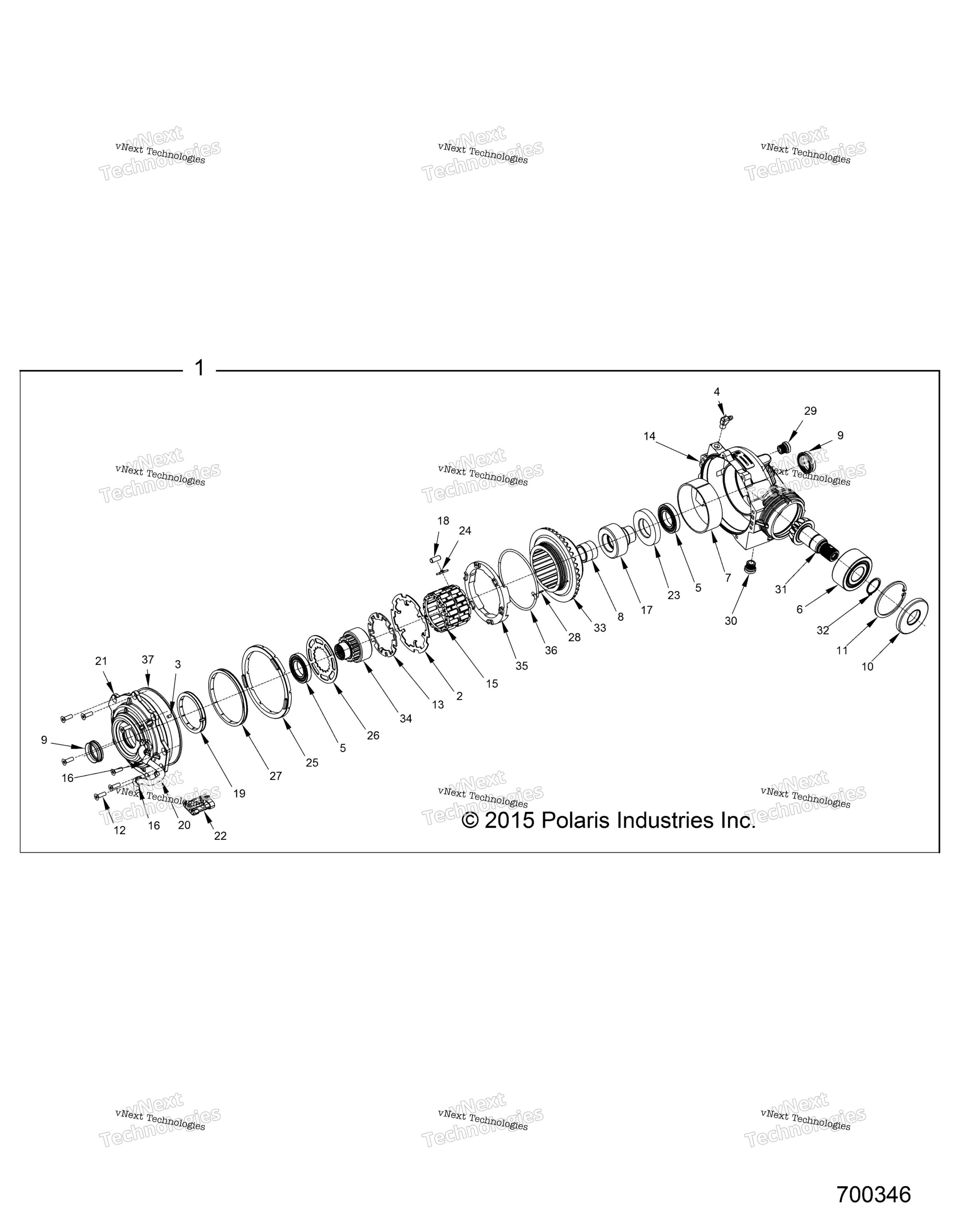

Схема трансмиссии, внутренностей переднего редуктора R16rted1e1 для RANGER 1000 DIESEL (R16RTAD1A1/ED1E1)
Схема
Детали
Номер
Наименование детали
Цена
1
ASM-OUTPUT HUB [INCL 5(2x), 8, 17, 23 ,26,34 ] art. 3236676
По запросу
1
GEARCASE SEAL ASSEMBLY, FRONT [INCL ALL] art. 1334265
По запросу
1
SHAFT SEAL OUTPUT [INCL 9 ] art. 3235829
По запросу
1
ARMATURE PLATE, BD [INCL 13 ] art. 3235626
По запросу
1
Седло магнитной пластины переднего редуктора Polaris art. 3235712
По запросу
1
PINION GEAR HOUSING ASSEMBLY KI [INCL 6, 11, 28, 31, 32, 33 ] art. 3235623
По запросу
1
Пробка заливная переднего редуктора Polaris art. 2203739
По запросу
1
Пробка сливная Polaris art. 2203738
По запросу
1
GEARCASE KIT ASSEMBLY [INCL 4, 7, 9, 14, 29, 30 ] art. 3235801
По запросу
1
ROLL CAGE ASSEMBLY [INCL 15, 24(24x) ] art. 3235625
По запросу
1
Ролик сепаратора редуктора Polaris art. 3235624
По запросу
1
PINION BEARING [INCL 5(2x), 6 ] art. 3235174
от 7 907 ₽
Аналог
17 000 ₽
Требуется 1 шт.
1
Магнитная пластина переднего редуктора Polaris art. 3236048
По запросу
1
K-SEAL REPAIR [INCL 9(2x), 10, 37 ] art. 3236685
По запросу
1
FASTENER KIT [INCL 12(7x) ] art. 3235170
По запросу
1
ASM-COVER OUTPUT [INCL 3, 9, 16(2x), 19, 20, 21, 22, 25, 27, 37] art. 3236656
По запросу
2
ARMATURE PLATE art. -------
По запросу
3
DOWEL PIN, 3/16 DIA X .250" LG art. -------
По запросу
4
90~ BARBED HOSE FITTING art. -------
По запросу
5
16006 BRG. (OPEN) art. -------
По запросу
6
BEARING, DOUBLE ROW 307230.2 art. -------
По запросу
7
BUSHING, DU art. -------
По запросу
8
BUSHING art. -------
По запросу
9
SEAL, OIL W/SLINGER 30X40X4MM art. -------
По запросу
10
SEAL OIL 30X72X8MM TC art. -------
По запросу
11
N5000-281 INTERNAL RING art. -------
По запросу
12
M6x1x20 T30 TORX ZINC PLATED art. -------
По запросу
13
ARMATURE PLATE art. -------
По запросу
14
GEARCASE MACHINING art. -------
По запросу
15
ROLL CAGE WELDED ASS’Y art. -------
По запросу
16
CLIP art. -------
По запросу
17
HUB MACHINING art. -------
По запросу
18
ROLL art. -------
По запросу
19
COIL art. -------
По запросу
20
CONDUIT, CONVOLUTED art. -------
По запросу
21
COVER, MACHINING art. -------
По запросу
22
WIRE CONNECTOR ASSEMBLY SP2 art. -------
По запросу
23
NYLON SPACER art. -------
По запросу
24
H-CLIP art. -------
По запросу
25
BACKLASH SPACER art. -------
По запросу
26
HUB PLATE art. -------
По запросу
27
4WD COIL art. -------
По запросу
28
PIN SPIRAL 3/32X1/2L HD art. -------
По запросу
29
FILL PLUG art. -------
По запросу
30
MAGNETIC DRAIN PLUG art. -------
По запросу
31
PINION MACHINING art. -------
По запросу
32
RETAINING RING VSH-119 art. -------
По запросу
33
RING GEAR MACHINING art. -------
По запросу
34
SPQ HUB ASSY art. -------
По запросу
35
SPRING RETAINER ASSEMBLY art. -------
По запросу
36
TORSION SPRING art. -------
По запросу
37
161S SQ O-RING BUNA-N 70 DURO art. -------
По запросу
