модель 2016 года
- Модель RZR 570
- Код модели RZR 570 (Z16VHA57A2/EAK/AS)

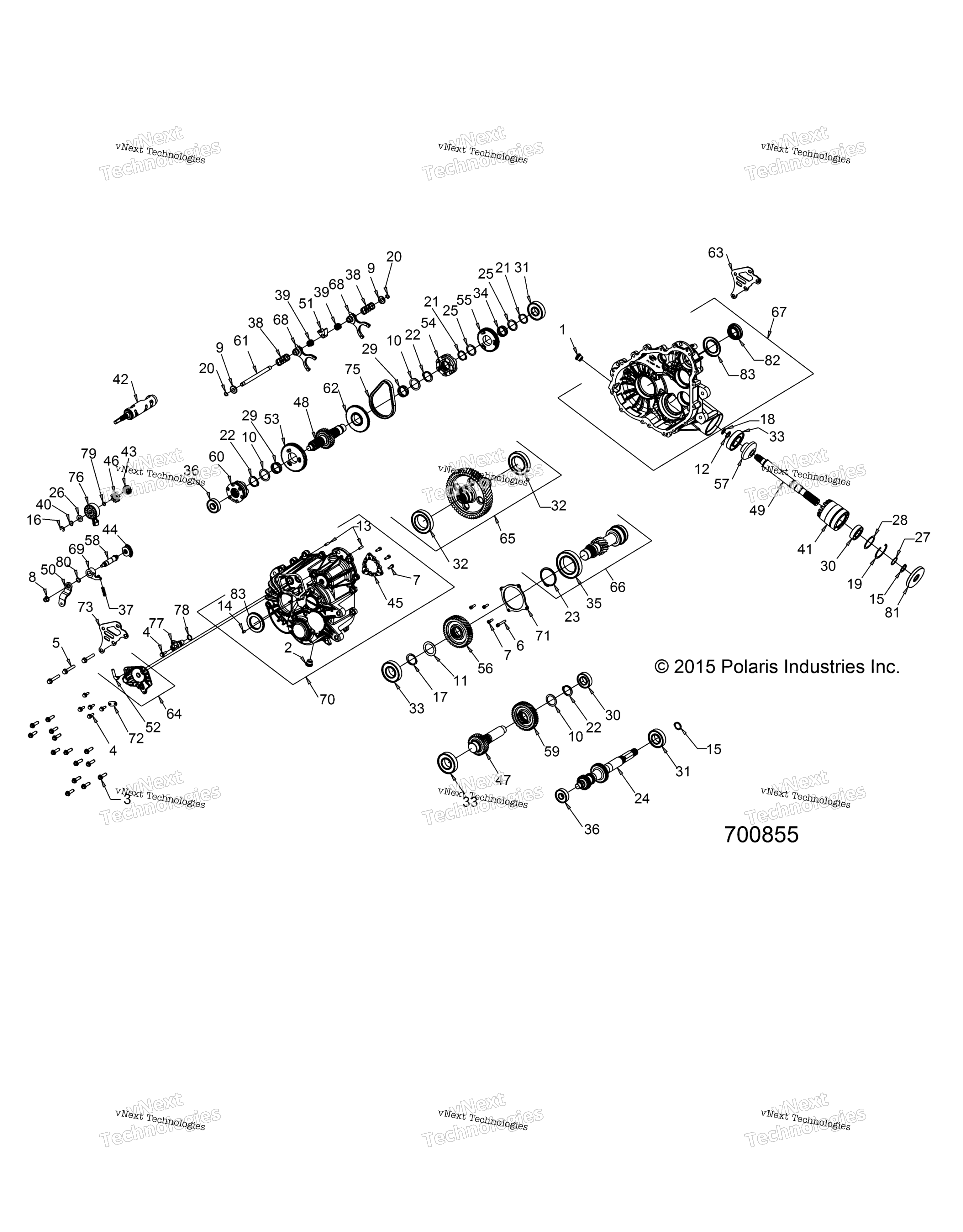

Схема трансмиссии, главного редуктора Z16vha57a2 для RZR 570 (Z16VHA57A2/EAK/AS)
Схема
Детали
Номер
Наименование детали
Цена
0
COMPLETE GEARCASE ASSEMBLY [INCL. ALL] art. 1333507
По запросу
1
Пробка заливная Polaris art. 3234755
По запросу
2
SOCKET HEAD W/ MAG PLUG 18 MM X art. 3234756
По запросу
3
HEX HEAD FLANGE SCREW 8MMX1.25M art. 3234898
По запросу
4
SCREW art. 3235206
По запросу
5
SCREW art. 3235207
По запросу
6
SCREW, 6 MM X 1.0 MM 40 MM art. 3235208
По запросу
7
SOCKET HEAD SCREW, 6 MM X 1 MM art. 3235332
По запросу
8
HEXFLANGE NUT, NYLON, 8 MM X 1. art. 3235210
По запросу
9
Шайба Polaris art. 3234091
По запросу
10
WASHER art. 3235211
По запросу
11
WASHER art. 3235212
По запросу
12
WASHER art. 3235213
По запросу
13
PIN, DOWEL, 6 X 20 art. 3234330
По запросу
14
SPRING-SLOTTED PIN,6MM art. 7043746
По запросу
15
SNAP RING art. 3233106
По запросу
16
RETAINING RING art. 3233834
По запросу
17
RETAINING RING art. 3233364
По запросу
18
EXTERNAL RETAINING RING art. 3234318
По запросу
19
RING,RETAININGBASICINTRNL2.047 art. 3234269
По запросу
20
Стопорное кольцо Polaris art. 3234090
По запросу
21
Стопорное кольцо Polaris art. 3234205
По запросу
22
Стопорное кольцо КПП Polaris art. 3235214
По запросу
23
RETAINING RING art. 3235216
По запросу
24
PINION SHAFT art. 3235429
По запросу
25
Шайба КПП Polaris art. 3233378
По запросу
26
THRUST WASHER, .446 X .88 X .02 art. 3234642
По запросу
27
Натяжная гайка выходного вала КППП Polaris art. 3234278
По запросу
28
SHIM, 2.040 OD X 1.630 ID art. 3234273
По запросу
29
Подшипник КПП игольчатый Polaris art. 3233014
от 5 775 ₽
30
Подшипник КПП Polaris art. 3233019
от 18 820 ₽
Аналог
18 820 ₽
Требуется 2 шт.
31
Подшипник КПП Polaris art. 3233020
По запросу
32
Подшипник Polaris art. 3233268
от 18 820 ₽
Аналог
Ремкомплект заднего редуктора All Balls для Polaris
art. 25-2080
8 010 ₽
Требуется 2 шт.
Подписаться
Аналог
18 820 ₽
Требуется 2 шт.
33
Подшипник Polaris art. 3234065
от 6 426 ₽
Аналог
18 820 ₽
Требуется 3 шт.
34
Подшипник КПП игольчатый Polaris art. 3233384
По запросу
35
Подшипник Polaris art. 3235218
от 7 907 ₽
36
Подшипник КПП Polaris art. 3234652
По запросу
37
BRKT-MOUNT(430592) art. 3235350
По запросу
38
Пружина КПП Polaris art. 3234078
По запросу
39
COMPRESSION SPRING art. 3234089
По запросу
40
SPRING WASHER art. 3235327
По запросу
41
Натяжная гайка выходного вала КППП Polaris art. 3234278
По запросу
42
SHIFT DRUM art. 3235463
По запросу
43
Шестерня переключения КПП Polaris art. 3233839
По запросу
44
Шестерня переключения передач Polaris art. 3233832
По запросу
45
PARK PLATE art. 3235456
По запросу
46
DETENT STAR art. 3235603
По запросу
47
Шестерня КПП 29 зубьев Polaris art. 3235223
от 91 400 ₽
Аналог
Шестерни КПП XRW для Polaris (+10 км/ч ) ( 3235229 + 3235223 )
art. 110051540NA
91 400 ₽
Требуется 1 шт.
48
Вал 25 зубьев Polaris art. 3235380
от 28 413 ₽
49
Вал Polaris art. 3235394
По запросу
50
Рычаг селектора КПП Polaris art. 3235386
По запросу
51
Муфта КПП Polaris art. 3234073
По запросу
52
TUBE-VENT,90-1/4 HOSE art. 3234230
По запросу
53
Шестерня КПП 67 зубьев Polaris art. 3235232
По запросу
54
Муфта КПП Polaris art. 3235233
По запросу
55
Звезда КПП 53 зуба Polaris art. 3235234
По запросу
56
STAGE 3 GEAR, 46 TOOTH art. 3235236
По запросу
57
Шестерня 13 зубьев Polaris art. 3235237
По запросу
58
SHIFT SHAFT art. 3235238
По запросу
59
STAGE 3 GEAR, 46 TOOTH art. 3235381
По запросу
60
Собачка переключения Polaris art. 3235457
По запросу
61
Вал КПП Polaris art. 3235542
По запросу
62
Шестерня реверса 48 зубьев Polaris art. 3235755
По запросу
63
BRACKET, MOUNT, REAR art. 3235239
По запросу
64
SECTOR GEARS COVER [INCL. ALL HARDWARE] art. 3235713
По запросу
65
Главная пара заднего редуктора art. 3235335
По запросу
66
Вал КПП Polaris art. 3235336
По запросу
67
CASE SUBASSEMBLY, LEFT [INCL. ALL HARDWARE] art. 3235382
По запросу
68
Вилка переключения Polaris art. 3235454
от 12 485 ₽
69
ROLLER PAWL art. 3235452
По запросу
70
CASE SUBASSEMBLY, RIGHT [INCL. ALL HARDWARE] art. 3235756
По запросу
71
CENTER DRIVE BEARING COVER art. 3235241
По запросу
72
BRKT-MOUNT(430592) art. 3235350
По запросу
73
REAR MOUNT BRACKET art. 3235351
По запросу
74
PLUG,CAP VENT [NOT SHOWN] art. 3233578
По запросу
75
Цепь КПП Polaris art. 3234737
По запросу
76
Датчик КПП Polaris art. 7661999
По запросу
77
TRANSMISSION SPEED SENSOR art. 4013908
от 2 000 ₽
78
Кольцо уплотнительное Polaris art. 3234302
от 1 187 ₽
79
O-RING art. 3233836
По запросу
80
O-RING art. 3233828
По запросу
81
Сальник Polaris art. 3234113
от 5 156 ₽
Аналог
18 820 ₽
Требуется 1 шт.
82
Сальник Polaris art. 3234851
от 5 250 ₽
Аналог
18 820 ₽
Требуется 1 шт.
83
Сальник редуктора боковой Polaris art. 3235052
от 3 728 ₽
Аналог
Ремкомплект заднего редуктора All Balls для Polaris
art. 25-2080
8 010 ₽
Требуется 2 шт.
Подписаться
